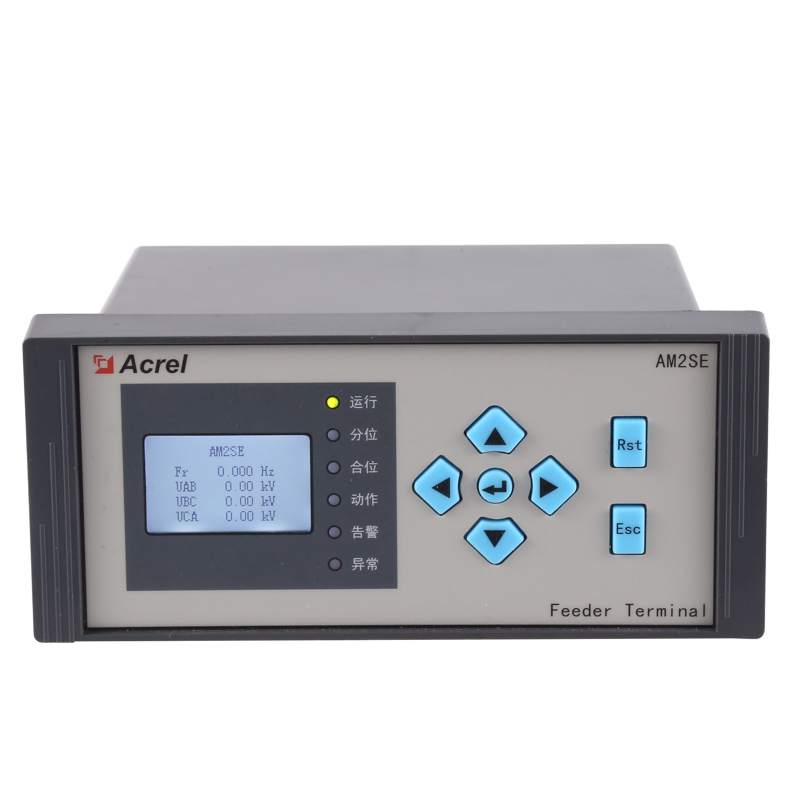

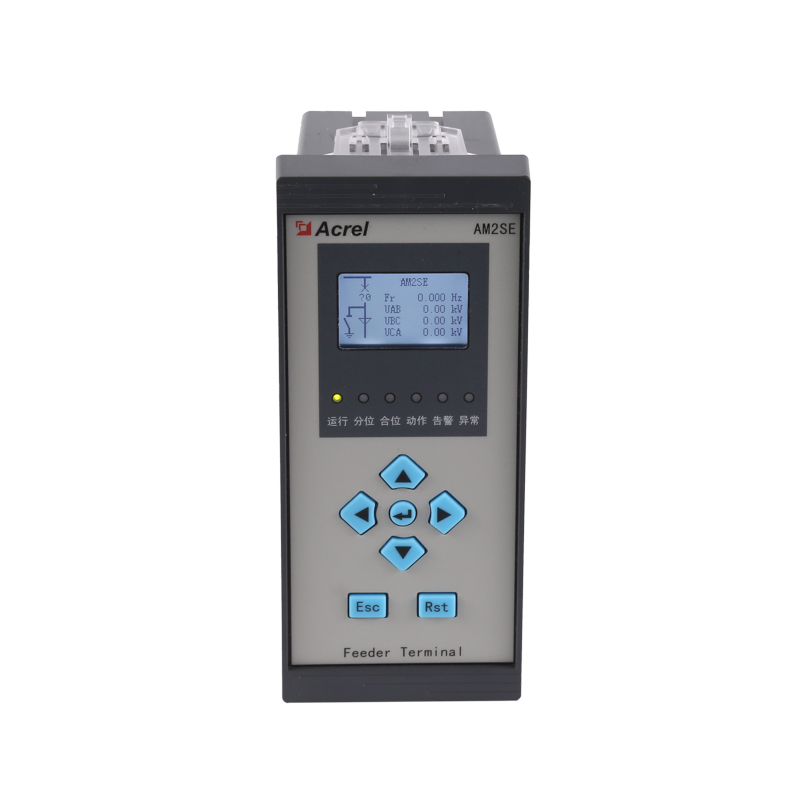

Реле защиты AM2SE для среднего напряжения 10 кВ

Программируемые цифровые входы

Подходит для основного блока Ring

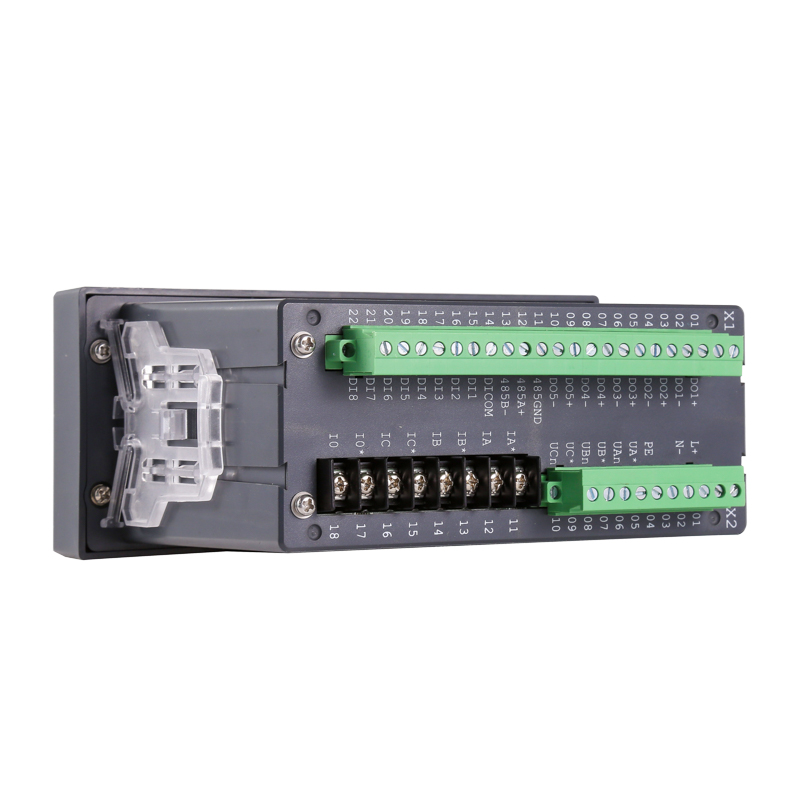

8 цифровых входов и 5 цифровых выходов

4 входных тока и 3 входных напряжения

Регистратор неисправностей

АНСИ 50Н/51/51Н/46/49Ф/27/59Н...

Связаться с нами
ПРЕДЫДУЩИЙ: Сертифицированный UL трехфазный счетчик энергии переменного тока высокой точности класса 0,2S
СЛЕДУЮЩИЙ: Трехфазный программируемый счетчик энергии переменного тока, устанавливаемый на панели

+86-18702106858 / +86-21-69156352

[email protected]

  • Описывать

  • Реле защиты Acrel AM2SE — это легко адаптируемое решение, предназначенное для приложений среднего напряжения (10 кВ). Он имеет модульную конструкцию с программируемыми цифровыми входами (8 цифровых входов и 5 цифровых выходов), что делает его идеальным для кольцевых главных блоков и распределительных устройств среднего напряжения. Реле поддерживает 4 входных тока и 3 входных напряжения, обеспечивая гибкость для различных сценариев защиты фидеров.

    Оснащенный расширенными функциями защиты, AM2SE соответствует стандартам ANSI, включая 50N, 51, 51N, 46, 49F, 27 и 59N. Он включает в себя регистратор неисправностей для подробного анализа событий, повышая надежность системы и эффективность обслуживания.

    Реле предлагает универсальные возможности связи с поддержкой протоколов Modbus-RTU/TCP и IEC 60870-5-103. Его мощный процессор обеспечивает эффективную обработку данных и интеграцию в современные энергосистемы. Кроме того, AM2SE обеспечивает подключение USB для простой настройки и программируемые выходы постоянного тока 4–20 мА для передачи аналогового сигнала.

    Благодаря прочной конструкции и обширному набору функций реле защиты AM2SE является надежным выбором для защиты сетей среднего напряжения, обеспечивая эффективное и безопасное распределение электроэнергии.

  • Технические характеристики
  • Технические параметры Значение
    Ввод Подключение Однофазный 2-проводной, 3-фазный 3-проводной, 3-фазный 4-проводной
    Частота 45-65 Гц
    Напряжение Рейтинг:
    однофазный: переменный ток 100 В, 400 В
    Трехфазный: переменный ток 3 × 57,7 В/100 В (100 В), 3 × 220 В/380 В (400 В), 3 × 380 В/660 В (660 В) (только размер 96)
    Перегрузка: рейтинг в 1,2 раза (непрерывный): рейтинг в 2 раза в течение 1 секунды.
    Потребляемая мощность: < 0,5 ВА
    Текущий Рейтинг: AC IA、5A
    Перегрузка: 1,2-кратная оценка (непрерывная); 10-кратная оценка в течение 1 секунды.
    Потребляемая мощность: < 0,5 ВА
    Выход Электрическая энергия Выход mode:open-collector photo-coupler pulse
    Постоянная импульса: 10000 имп/кВтч (настраиваемая), подробности см. на схеме подключения;
    Общение Порт RS485, протокол Modbus-RTU, протокол DLT645 (версии 07 и 97),
    скорость передачи данных 1200 ~ 38400 бод
    Функция Переключающий вход Вход с сухим контактом, встроенный источник питания; если модель KA, активен переменный ток 220 В.
    Коммутационный выход Выход mode: Relay normally open contact output
    Емкость контактов: 250 В переменного тока/3 А, 30 В постоянного тока/3 А.
    Аналоговый выход 4–20 мА
    Класс точности Частота:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Источник питания 85–265 В переменного/постоянного тока или 24 В постоянного тока (±20%) или 48 В постоянного тока (±20%)
    потребляемая мощность≤10ВА
    Безопасность Выдерживаемое напряжение промышленной частоты Между источником питания//коммутационным выходом//токовым входом//входом напряжения и передачей// связью //импульсный выход//коммутирующим входом переменного тока 2 кВ 1 мин;
    Между источником питания, коммутационным выходом, входным током, входным напряжением переменного тока 2 кВ 1 мин;
    Между передачей, связью, импульсным выходом, коммутационным входом переменного тока 1 кВ 1 мин;
    Сопротивление изоляции Ввод、Output end to machine enclosure >100MΩ
    Окружающая среда Температура работа: -25°C~ 65°C  хранение: -40°C ~ 80°C
    Влажность ≤93% относительной влажности, без конденсации
    Высота ≤2500м

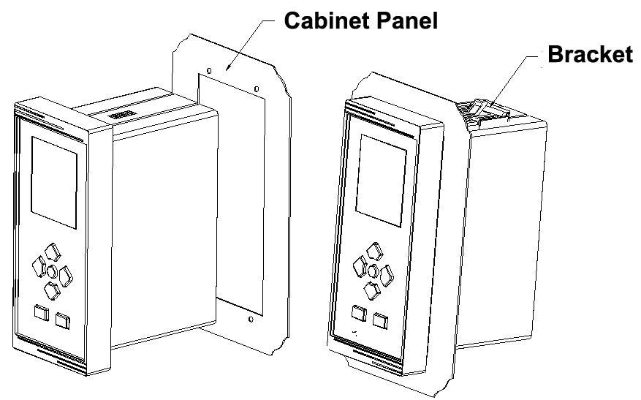

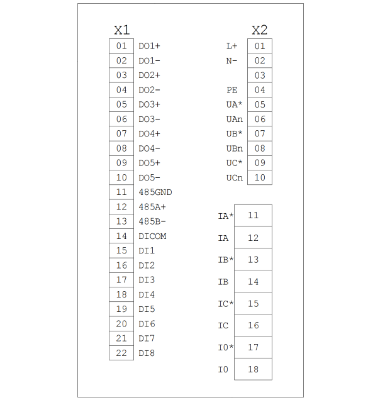

  • Габариты и схема подключения

  • Сценарий применения

  • Решение для мониторинга электропитания

  • Заявка на проведение работ на строительной площадке
