Как интеллектуальные шлюзы на базе Modbus превращают разбросанные данные счетчиков энергии в информацию о полезной мощности
Почему промышленные предприятия стандартизируют один протокол связи
Большинство промышленных объектов не намеревались создавать фрагментированную среду измерения. Это происходило постепенно: изготовитель щитов установил один счетчик на основной ввод, подрядчик по электромонтажу добавил еще один для новой производственной линии, а проект модернизации прикрутил третий для цепей освещения. Каждое устройство использует свой собственный диалект регистров, скоростей передачи данных и соглашений об адресации. В результате появилась установка, которая генерирует огромные объемы электрических данных, но при этом не может ответить на простой вопрос: где именно потребляется энергия и почему.
Это практическая причина, по которой многие инженеры объектов сходятся на использовании единого последовательного протокола для своего уровня измерения. Хорошо настроенный умный шлюз находится между полевыми устройствами и вышестоящими системами, преобразуя трафик RS485 в форматы на основе Ethernet, которые могут потребляться платформами управления зданиями, уровнями SCADA и облачными панелями без специальных драйверов для каждой модели счетчика. Вместо поддержки дюжины двухточечных интеграций предприятие стандартизирует одну схему адресации и одну логику опроса, а затем позволяет шлюзу выполнять работу по трансляции.
Шлюз, преобразующий полевой трафик RS485 в потоки данных на базе Ethernet.
Основной движущей силой является стоимость владения. Предприятия, использующие сочетание собственных протоколов, сообщают о более длительных циклах ввода в эксплуатацию и более высоких затратах на интеграцию при каждой замене счетчика или добавлении новой цепи. Уровень общего протокола уменьшает это трение, поскольку счетчик энергии Modbus от любого соответствующего поставщика, в принципе, можно добавить в сеть, используя ту же логику регистрации, которая уже документирована для остального парка.
Как связь Модбус РТУ на самом деле перемещает данные по производственному цеху
Связь Modbus RTU осуществляется по модели ведущего и ведомого устройства через общую последовательную шину, обычно проводную как RS485. Одно главное устройство, обычно шлюз или локальный контроллер, выдает запрос, который включает адрес устройства и код функции. Отвечает только подчиненное устройство, соответствующее этому адресу, что обеспечивает детерминированность шины, даже если десятки метров используют одну и ту же физическую пару кабелей. Функциональные коды определяют операцию: чтение регистров хранения для измеренных значений, чтение входных регистров для данных состояния или запись отдельных регистров для изменений конфигурации.
Интеграция счетчиков энергии RS485 во многом зависит от дисциплины физического уровня. Полярность проводов, шлейфовая топология вместо подключения звездой и правильное сопротивление нагрузки на обоих концах шины — все это влияет на надежность работы счетчика на больших расстояниях или при более высоких скоростях передачи данных. На объектах, которые пропускают согласующие резисторы, часто наблюдаются периодические тайм-ауты, которые выглядят как проблема программного обеспечения, но на самом деле являются проблемой проводки.
Счетчики, анализаторы и шлюзы: разные роли в одной цепочке данных

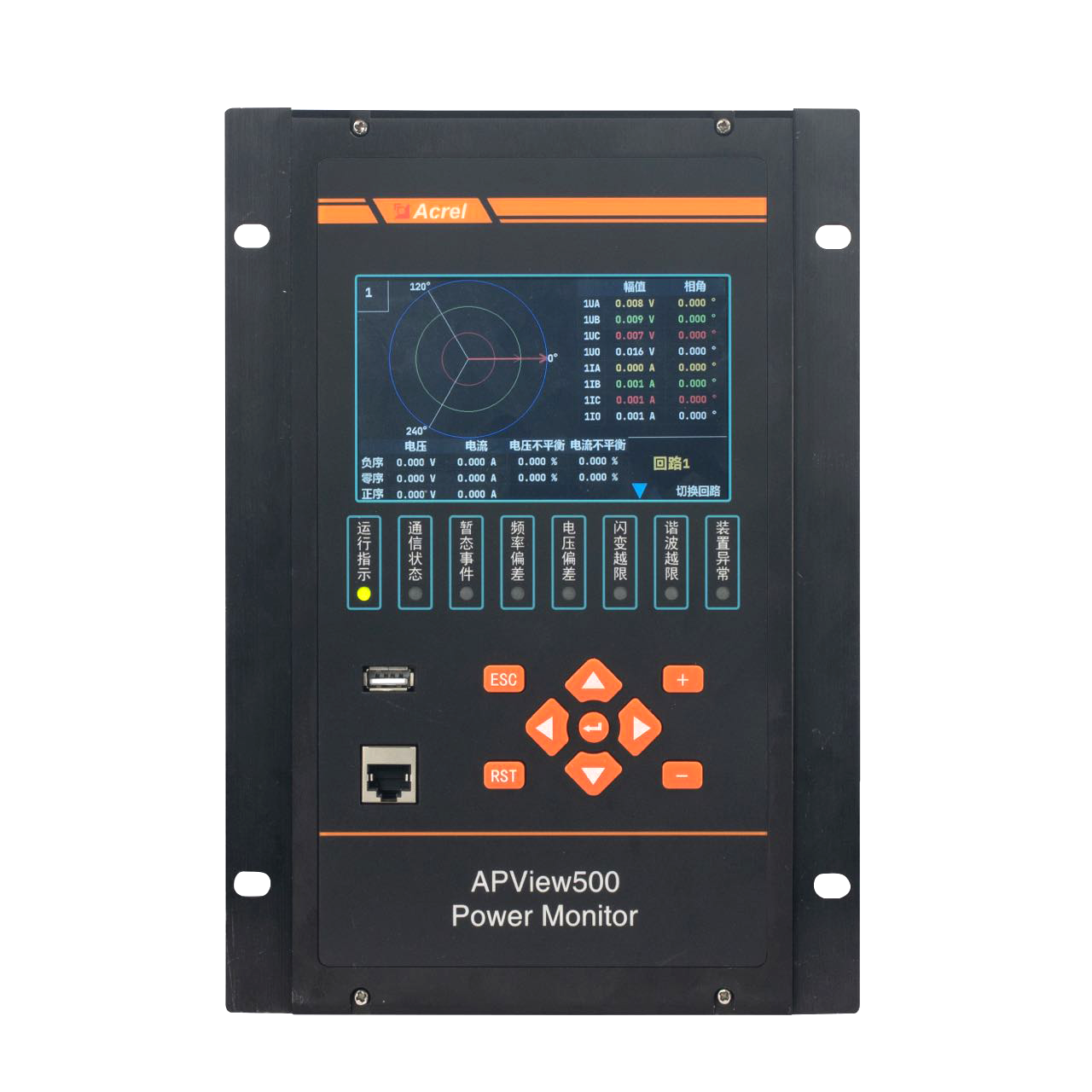

Это помогает определить, что на самом деле вносит каждый тип устройства, прежде чем проектировать сеть. А многоконтурный счетчик электроэнергии измеряет множество фидеров с помощью одного устройства, что подходит для панелей с десятками слаботочных цепей, таких как освещение или субсчетные нагрузки арендаторов. А анализатор качества электроэнергии идет еще дальше, фиксируя гармоники, провалы напряжения, мерцание и переходные процессы, которые обычно не регистрируются базовым счетчиком энергии. Шлюз сам ничего не измеряет; его работа — агрегирование и перевод.
| Тип устройства | Основная функция | Типичное размещение |
|---|---|---|
| Многоконтурныйs Energy Meter | Отслеживание потребления подконтуров | Распределительные щиты, подсчет арендаторов |
| Анализатор качества электроэнергии | Гармоники, провалы, переходные процессы | Основные входы, фидеры чувствительной нагрузки |
| Умный шлюз (ANet series) | Преобразование протоколов, агрегация данных | Коммуникационная, сетевой шкаф |
Линейка аппаратных шлюзов ANet часто сочетается с парком счетчиков, поскольку она разработана на основе тех же соглашений о регистрах, которые уже используются счетчиками, что сокращает работу по сопоставлению, описанную в следующем разделе. Выбор устройств, предназначенных для взаимодействия, сокращает необходимость индивидуальной настройки, которая в противном случае ложится на плечи инженера по вводу в эксплуатацию.
Сопоставление данных счетчиков энергии: структурирование регистров, чтобы значения имели смысл
Сопоставление данных счетчика энергии — это процесс документирования, какой адрес регистра соответствует какой физической величине, какой тип данных он использует и какой коэффициент масштабирования необходимо применить, прежде чем необработанное целое число станет значимым инженерным значением. Пропуск этой документации — одна из наиболее распространенных причин, по которой проекты интеграции останавливаются на полпути, поскольку тот, кто настраивает теги SCADA, должен заново проектировать сопоставление методом проб и ошибок.
| Зарегистрировать адрес | Параметр | Тип данных | Масштабирование |
|---|---|---|---|
| 0x0000 | Напряжение фазы А | Беззнаковый 16-битный | Разделить на 10 |
| 0x0006 | Ток фазы А | Беззнаковый 16-битный | Разделить на 1000 |
| 0x000C | Общая активная мощность | Подписанный 32-битный | Разделить на 100 |
| 0x0100 | Совокупная энергия | Беззнаковый 32-битный | Разделить на 100 |
Полезной дисциплиной является обеспечение контроля версий карты регистров наряду со схемой соединений, чтобы техническому специалисту, заменяющему вышедший из строя счетчик годы спустя, не приходилось догадываться об исходной схеме адресации. Там, где это возможно, стандартизация одной и той же карты для всех счетчик энергии Modbus в парке, даже для цепей разных размеров, это означает, что один и тот же шаблон SCADA можно использовать повторно, а не перестраивать для каждой панели.
Что показывают полевые данные: количественная оценка выгод от интеграции
Команды предприятий, которые переходят от изолированных показаний счетчиков к сети, агрегированной шлюзами, обычно сообщают о двух измеримых эффектах: уменьшении расхождений между выставленным счетом и измеренным потреблением и резком сокращении усилий, затрачиваемых вручную на сверку показаний между панелями. На следующих рисунках суммированы результаты, полученные для различных типов объектов после стандартизации интеграции счетчиков энергии RS485 с общим уровнем шлюза.
Настройка шлюза: практические шаги по преобразованию протокола энергосистемы
Конфигурация шлюза для энергосистем следует предсказуемой последовательности, и пропуск шагов в неправильном порядке является причиной большинства задержек. Приведенный ниже список отражает порядок, который большинство команд по вводу в эксплуатацию считают эффективным.
- Назначьте уникальный адрес устройства каждому счетчику на шине до подключения, а не после него.
- Согласуйте скорость передачи данных, четность и стоповые биты на всех устройствах, использующих один и тот же последовательный сегмент.
- Определите интервал опроса, который сбалансирует актуальность данных и загрузку шины, особенно в сегментах с более чем двадцатью устройствами.
- Сопоставьте каждый регистр счетчика с соответствующим тегом восходящего протокола, будь то другая карта Modbus, BACnet или тема MQTT.
- Перед передачей выполните тест на выдержку в течение как минимум 24 часов, чтобы выявить периодические проблемы с тайм-аутом или шумом.
Преобразование промышленных протоколов становится более сложным, когда на объекте смешиваются сегменты последовательного порта и Ethernet, поскольку тогда шлюзу приходится одновременно управлять двумя разными моделями синхронизации. Недооценка задержки опроса на последовательной стороне является частой причиной появления устаревших показаний на правильно настроенной информационной панели.
Преобразование, опосредованное шлюзом, и прямой двухточечный опрос
Некоторые небольшие установки по-прежнему опрашивают каждый счетчик напрямую с локального контроллера без выделенного уровня шлюза. Это работает на нескольких устройствах, но ухудшается по мере роста парка. Приведенное ниже сравнение радаров отражает сравнение двух подходов по пяти практическим измерениям.
Прямой опрос может превзойти шлюз по чистой задержке при очень небольшом количестве устройств, но это преимущество исчезает, как только объект добавляет второй протокол, резервный контроллер или расстояние более пятнадцати метров на одной шине.
Распространенные ошибки реализации и практические исправления
- Повторяющиеся адреса устройств: Два счетчика, использующие один адрес, приводят к коллизиям ответов; во время установки сохраняйте распечатанный адресный журнал.
- Смешанные скорости передачи данных в одном сегменте: Все устройства на одной физической шине должны совпадать, даже если настройки производителя по умолчанию отличаются.
- Немасштабированные значения регистров: Необработанные целые числа без правильного коэффициента масштабирования дают показания напряжения или мощности, которые выглядят правдоподобно, но ошибочны на порядок.
- Длинный кабель проходит без повторителей: Качество сигнала RS485 ухудшается на обычных расстояниях, указанных поставщиком; репитер восстанавливает надежную синхронизацию.
- Перекрывающиеся интервалы опроса: Слишком агрессивный опрос на большой шине может привести к истощению менее быстро реагирующих метров полосы пропускания.
Контрольный список развертывания перед запуском в эксплуатацию
Журнал адресов подтвержден Карта регистрации документирована Установлены согласующие резисторы Испытание на замачивание завершено Теги восходящего потока сопоставлены
Отношение к этому контрольному списку как к формальному подтверждающему документу, а не как к неформальной привычке, отличает проекты ввода в эксплуатацию, которые завершаются в срок, от проектов, в которых один и тот же коммутационный шкаф открывается трижды.
Часто задаваемые вопросы
Вопрос 1. В чем практическая разница между Modbus RTU и Modbus TCP в контексте мониторинга энергопотребления?
Modbus RTU работает через последовательную шину RS485 и распространен на уровне счетчика, тогда как Modbus TCP работает через Ethernet и обычно используется между шлюзом и вышестоящими системами. Шлюз выполняет преобразование между ними.
Вопрос 2: Сколько метров реально может использовать одну шину RS485?
Спецификации часто допускают использование до 32 устройств в сегменте без повторителей, но практическая надежность при более высоких частотах опроса обычно лучше поддерживается при меньшем количестве устройств в сегменте, особенно на шумных промышленных объектах.
Вопрос 3. Почему анализатору качества электроэнергии нужен другой профиль данных, чем стандартному счетчику энергии?
Анализатор качества электроэнергии улавливает быстрые переходные процессы и содержание гармоник, которые требуют более высоких частот дискретизации, поэтому его набор регистров и частота отчетов структурированы иначе, чем у счетчика, ориентированного только на накопленную энергию.
Вопрос 4: Могут ли счетчики разных производителей сосуществовать в одной сети Modbus?
Да, при условии, что настройки адресации, скорости передачи данных и четности согласованы, а карта регистров каждого устройства документируется отдельно, поскольку расположение регистров не стандартизировано у разных производителей.
Вопрос 5. Какова наиболее распространенная причина, по которой на вновь введенном в эксплуатацию шлюзе периодически возникают проблемы с данными?
В большинстве полевых отчетов основной причиной является незавершенная или неправильно подключенная проводка RS485, за которой следуют слишком агрессивные интервалы опроса для количества устройств на шине.
