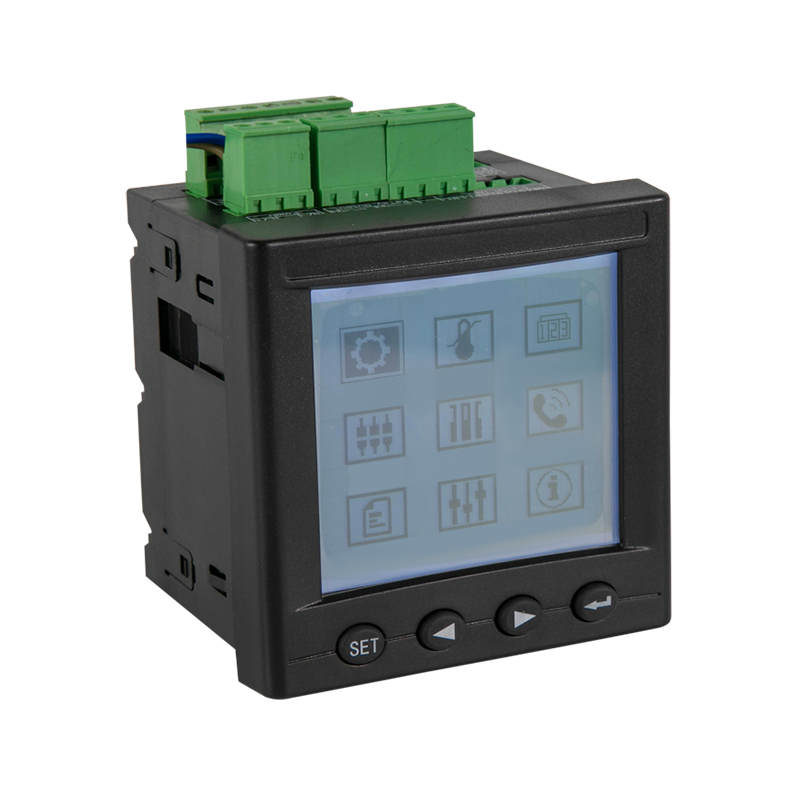

Данные восходящей линии связи: RS485, Modbus-RTU
Класс точности 0,5
сбор данных максимум 60 датчиков температуры ATE
4DI/2DO
Панель: 96*96*17 мм, глубина: 65 мм
Система мониторинга мощности
Substation O&M

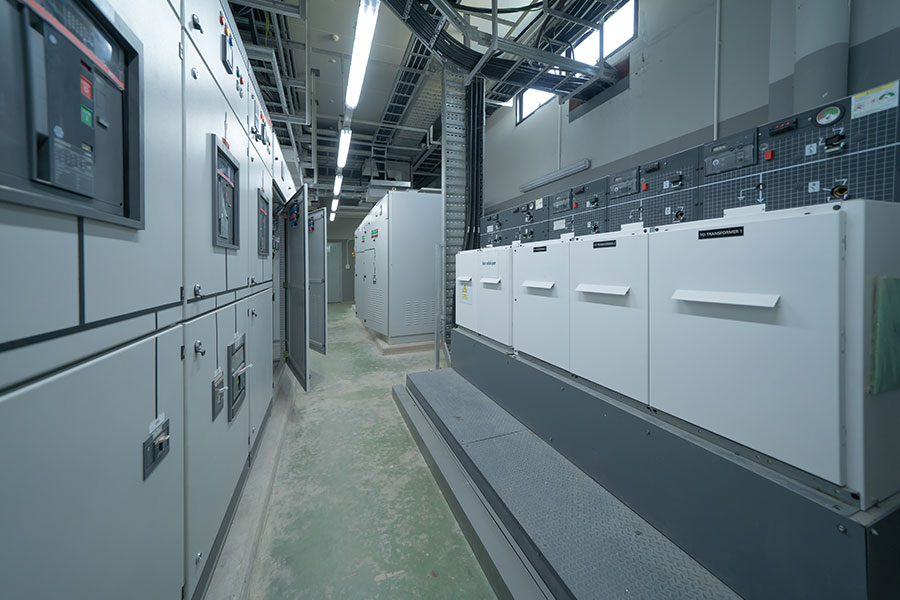

Distribution Room

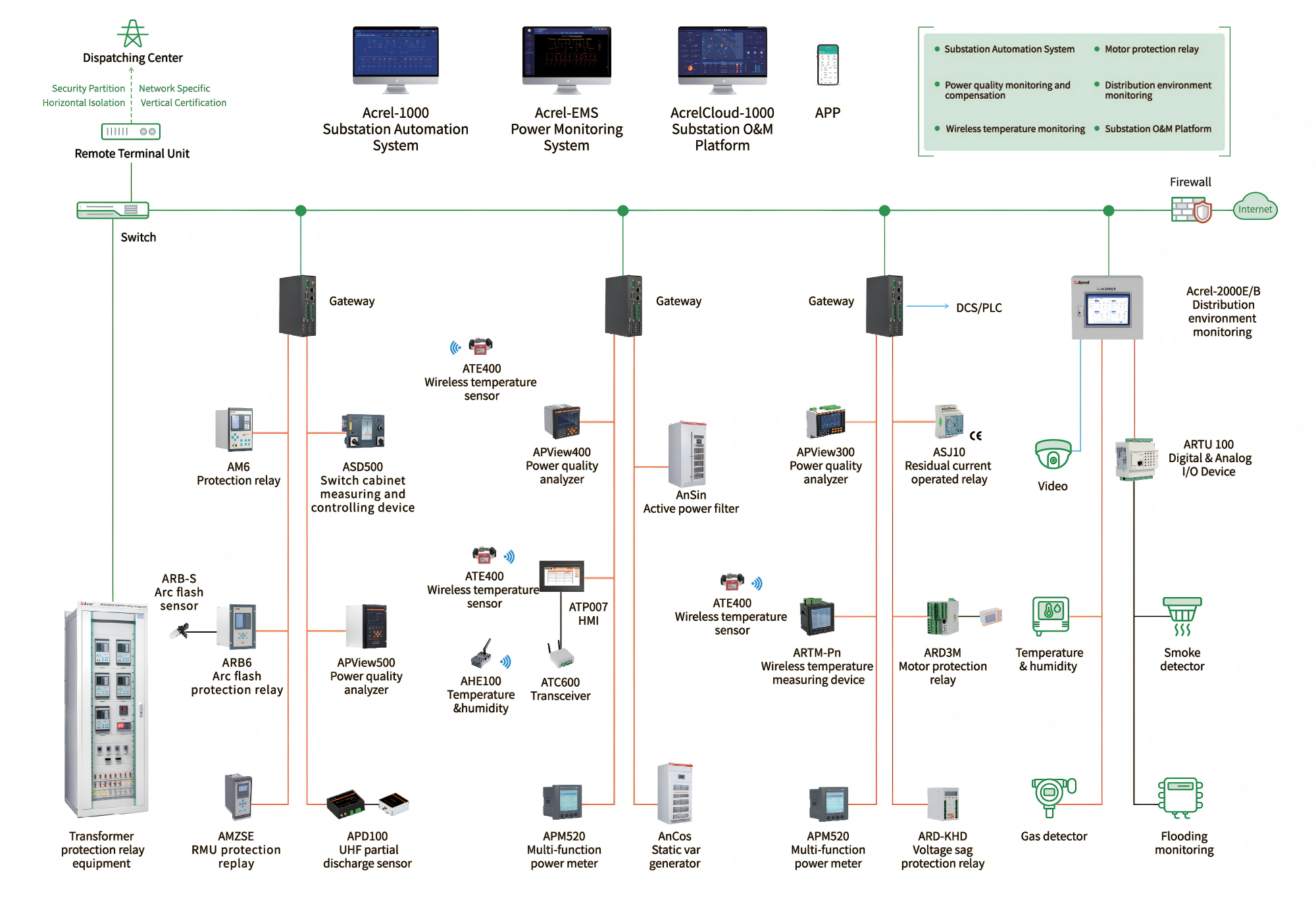

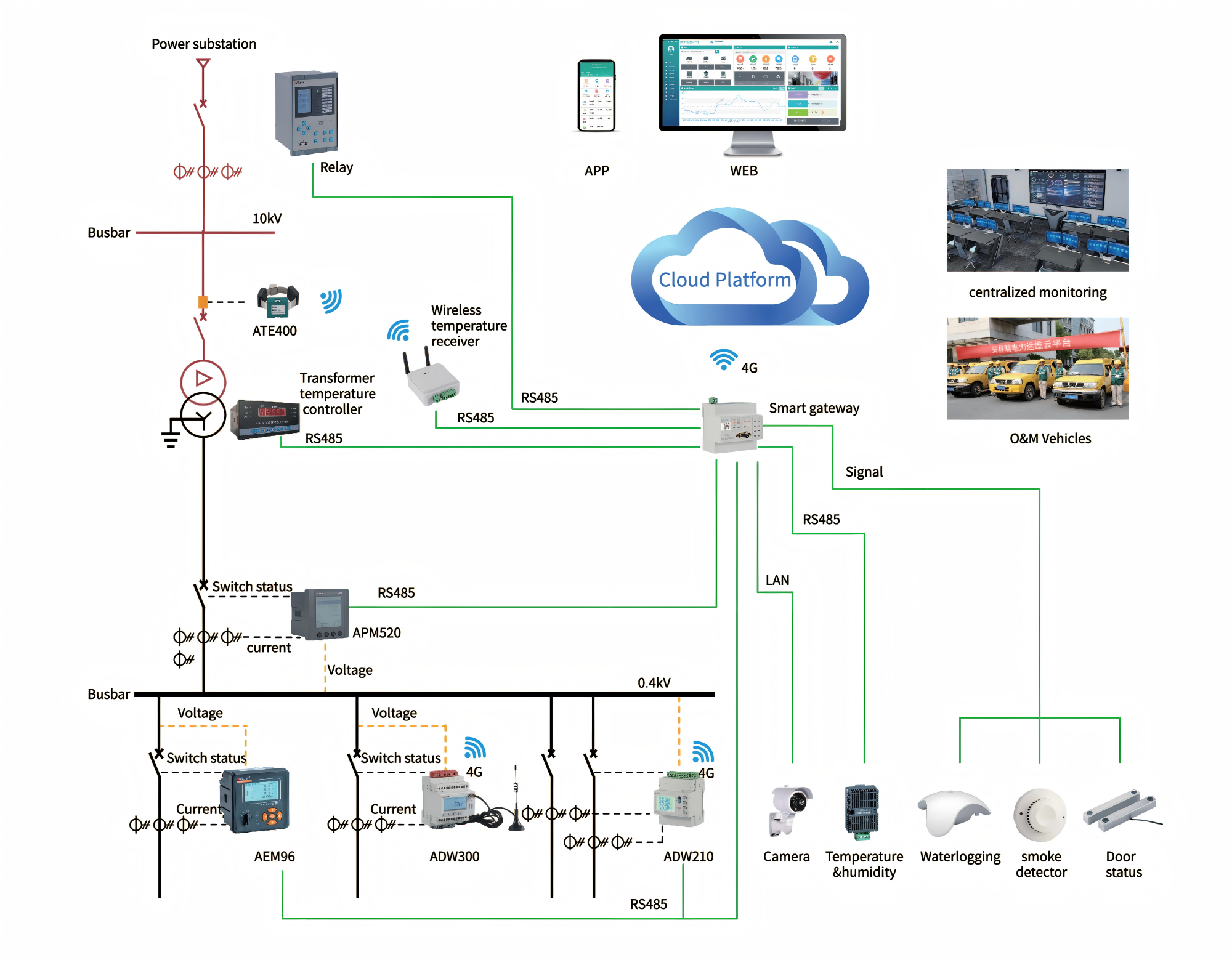

Решение Acrel Substation & Distribution Room Solution обеспечивает комплексную кибербезопасную цифровую инфраструктуру для энергосистем. Решение включает в себя реле защиты, анализаторы качества электроэнергии и реле защиты от вспышки дуги для защиты критически важного силового оборудования. Беспроводные датчики температуры шин и устройства для частичного разряда позволяют осуществлять непрерывный мониторинг состояния распределительного устройства.
Многофункциональные панельные счетчики собирают и передают данные о мощности в режиме реального времени, поддерживая плавную интеграцию со сторонними системами РСУ/ПЛК и устройствами Schneider, Siemens или ABB. Периферийные шлюзы собирают данные и передают их на платформу Acrel EMS, предлагая пользователям веб-панели мониторинга, мобильные приложения для удаленного мониторинга и расширенную аналитику для профилактического обслуживания.
Этот интегрированный подход повышает надежность электропитания, обеспечивает эффективную эксплуатацию и техническое обслуживание за счет мониторинга состояния и поддерживает цели устойчивого развития за счет оптимизации использования энергии и сокращения времени простоев.
Данные восходящей линии связи: RS485, Modbus-RTU
Класс точности 0,5
сбор данных максимум 60 датчиков температуры ATE
4DI/2DO
Панель: 96*96*17 мм, глубина: 65 мм
Сертификация CE&RED

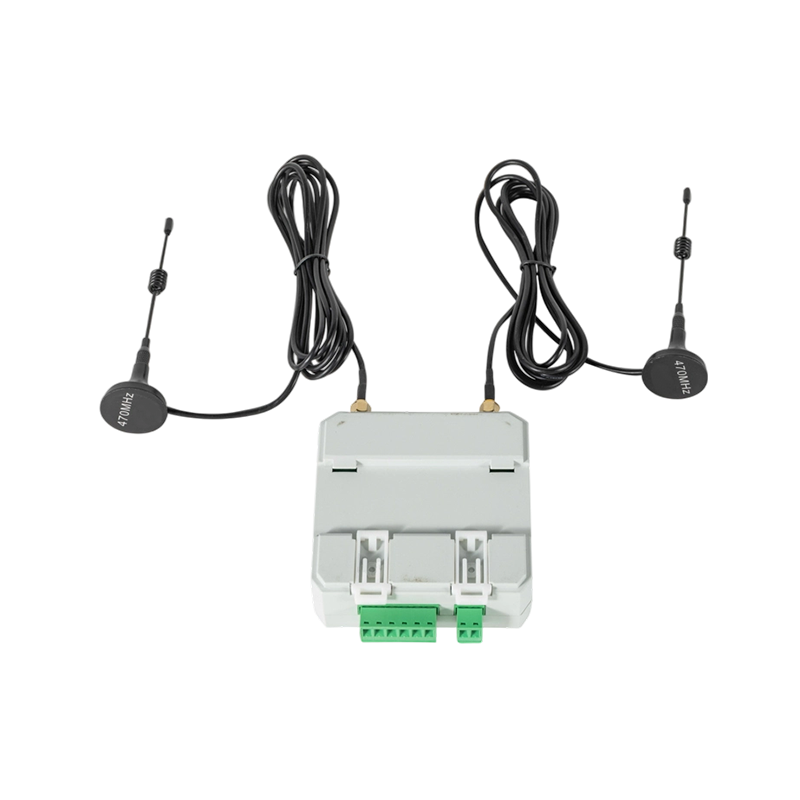

Модель: C: Ресивер; Z: Репитер; М: Ресивер
Данные восходящей линии связи: RS485, Modbus-RTU
Установка на DIN-рейку 35 мм
ATC600-C получает 240 ATE400, ACE100
ATC600-Z: реле Lora пересылается на ATC600-C, а расстояние пересылки может достигать 1000 метров;
ATC600-M может принять 240 ATE300M, ATE210

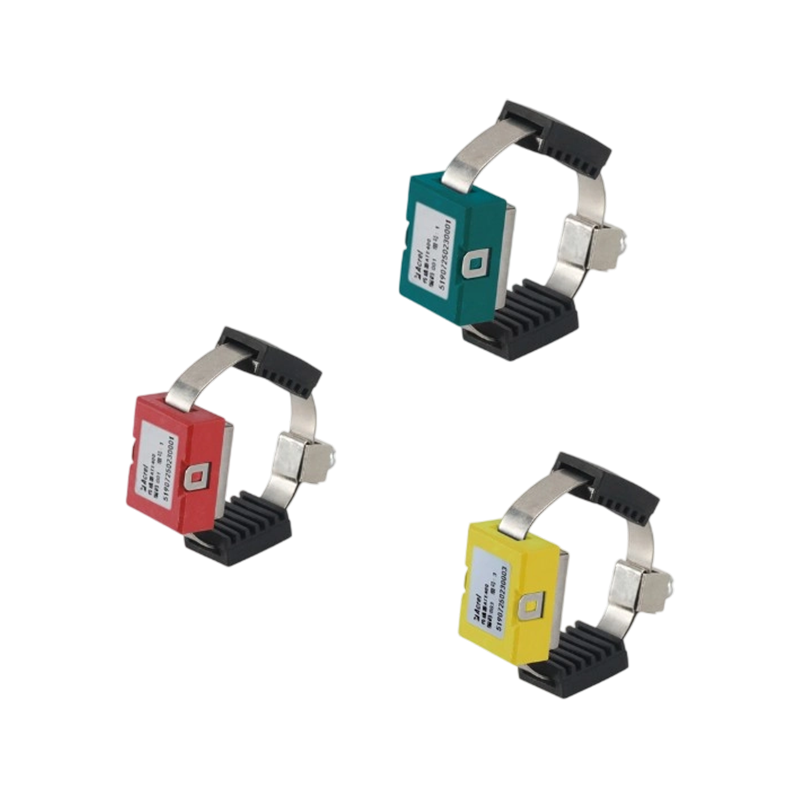

Источник питания: 85–264 В переменного/постоянного тока или 12–48 В постоянного тока
Питание от трансформатора тока, пусковой ток≥5А
Частота беспроводной связи 470 МГц, 433 МГц
15 с Частота выборки
15 с Частота передачи
Диапазон температур -50℃~125℃
Применение: кабельные соединения/шины/контакты в распределительных устройствах низкого/высокого напряжения
Сертификат IEC61000-4-30 Ed3 класса A
IEC60253-22 Класс 0,2S
Запись формы сигнала возмущения
Обнаружение направления возмущения
Запись формы сигнала 2000 г.
5000 СОЭ Запись

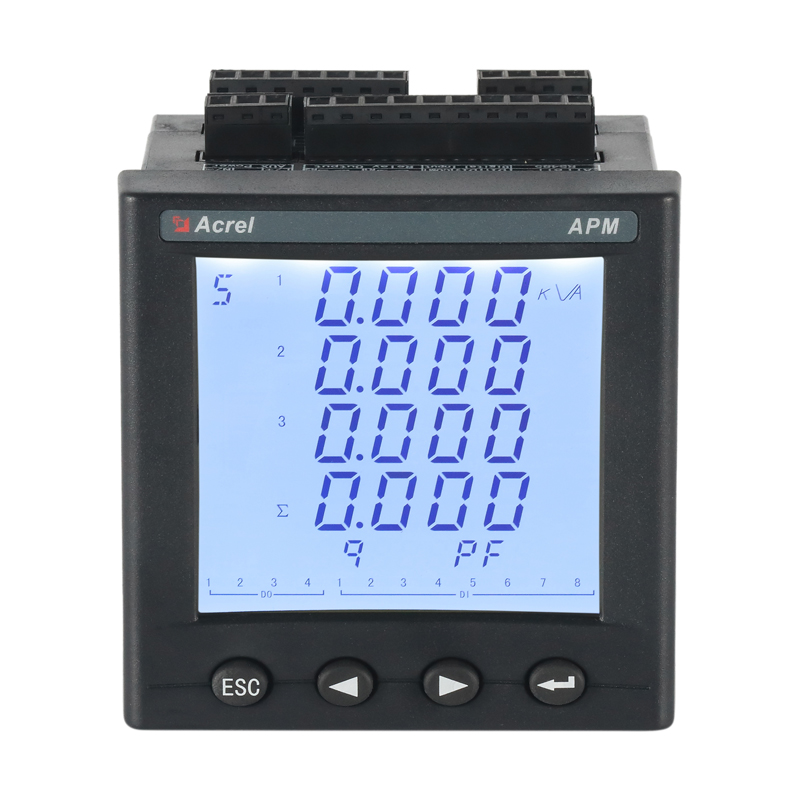

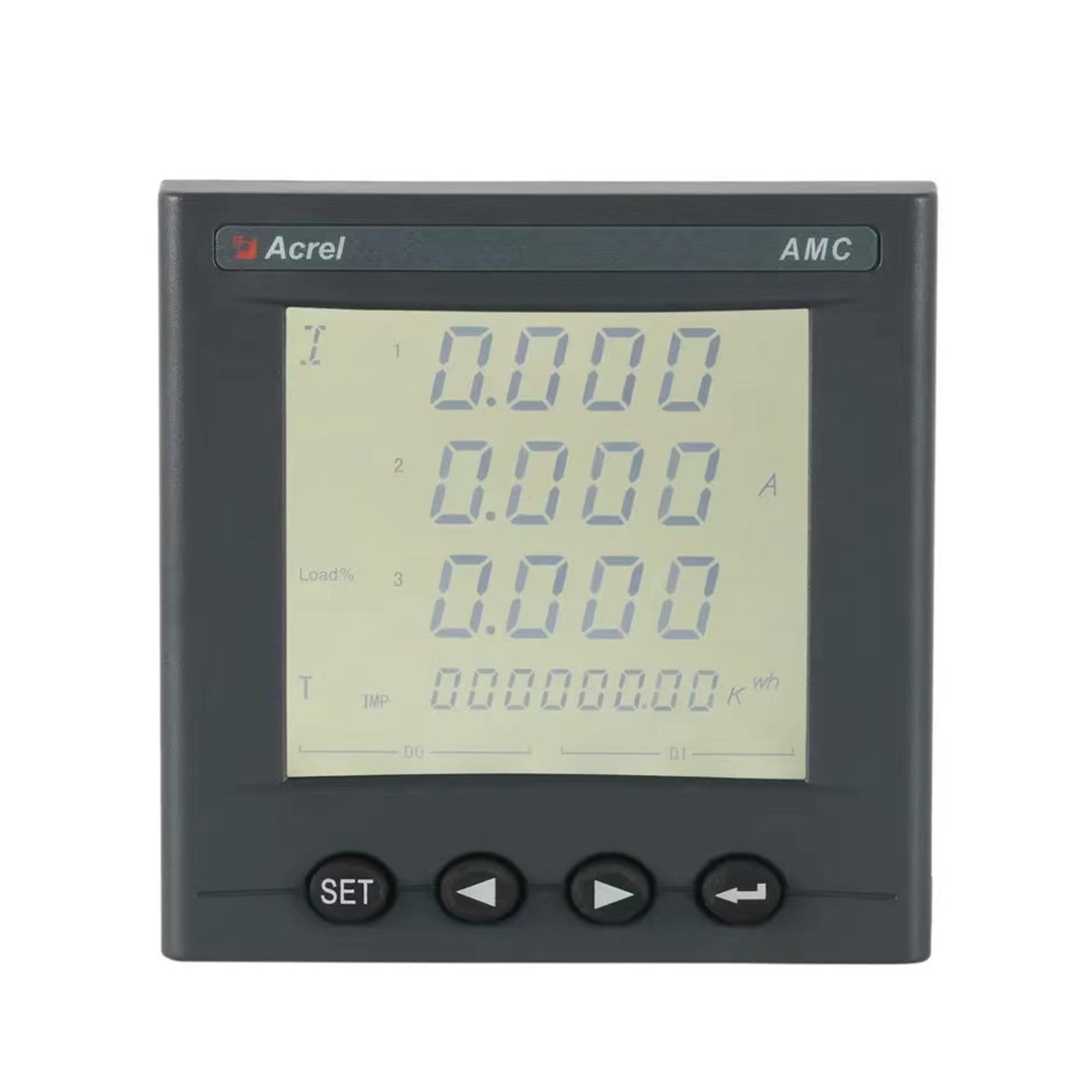

Трехфазное измерение переменного тока
Входной ток: 5 А/1 А, трансформаторы тока
КНИ со 2-й по 31-ю гармоники
Измерение Туре РНС
4DI и 2DO
Импульсный выход
Истинные среднеквадратические измерения
КНИ с 63-й гармоникой
K-фактор и крест-фактор
Дисбаланс и фазовые углы
Потребности и многотарифная энергия
Макс/мин журнал с отметкой времени
