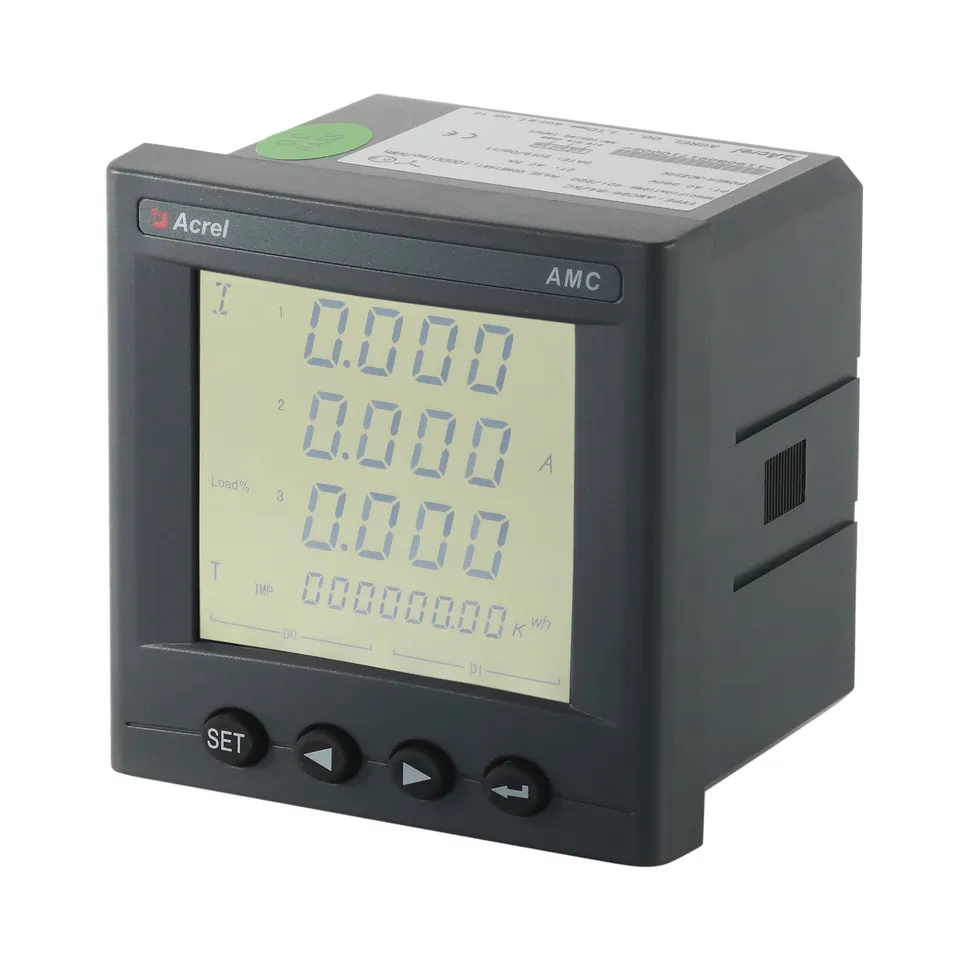

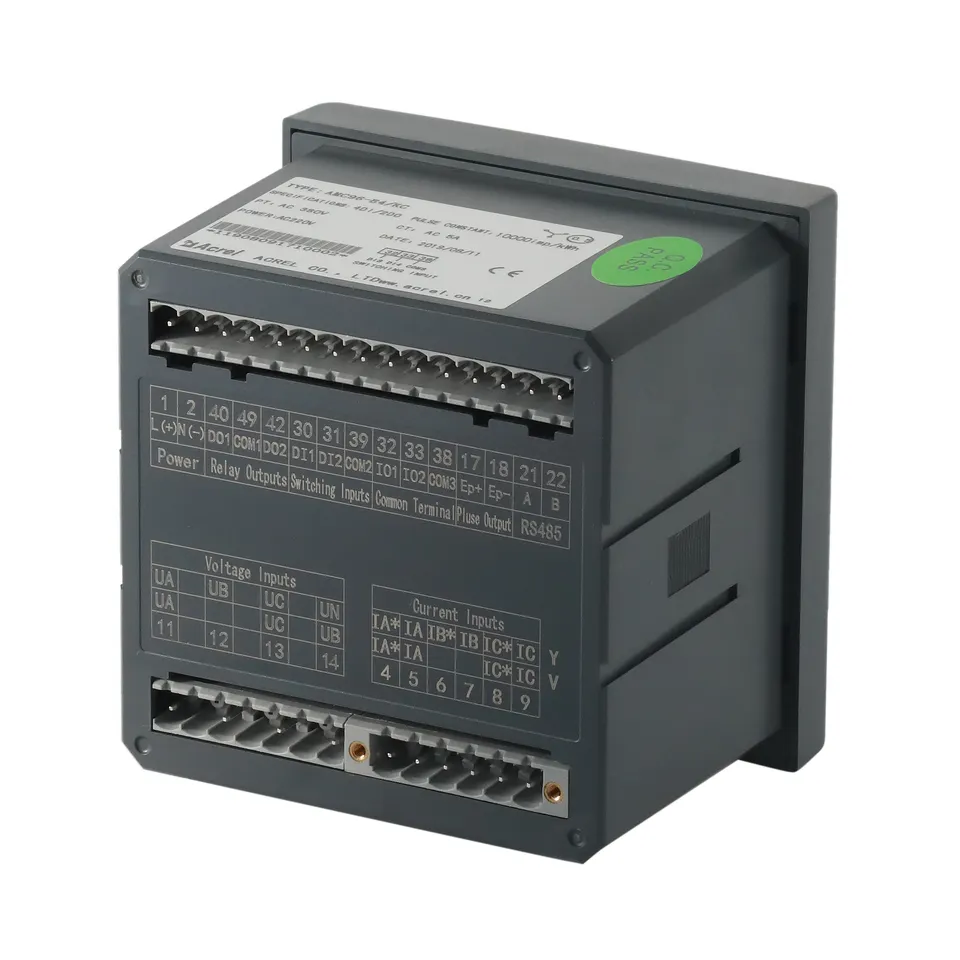

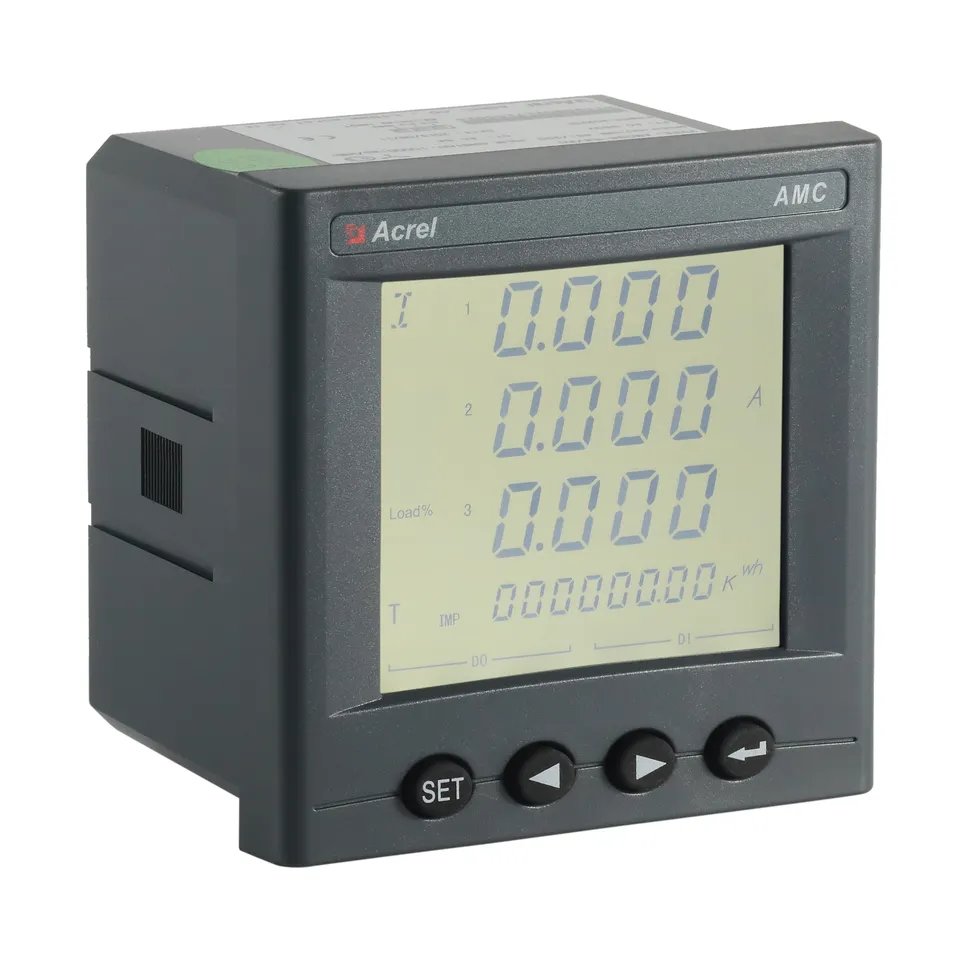

Трехфазный программируемый счетчик энергии переменного тока, устанавливаемый на панели

Трехфазное измерение переменного тока

Входной ток: 5 А/1 А, трансформаторы тока

КНИ со 2-й по 31-ю гармоники

Измерение Туре РНС

4DI и 2DO

Импульсный выход

Связаться с нами
ПРЕДЫДУЩИЙ: Однофазный переменный ток, 100 А, беспроводной счетчик энергии IoT
СЛЕДУЮЩИЙ: DTSD1352 Трехфазный счетчик энергии переменного тока для нулевого экспорта солнечной энергии

+86-18702106858 / +86-21-69156352

[email protected]

  • Описывать

  • AMC96L-E4/KC — это высокоточный программируемый панельный счетчик электроэнергии трехфазного переменного тока, предназначенный для мониторинга мощности в реальном времени, управления энергопотреблением и анализа качества электроэнергии в промышленных, коммерческих установках и центрах обработки данных. Компактный корпус DIN размером 96×96 мм с многофункциональным измерением класса 0,5 обеспечивает достоверные среднеквадратичные показания напряжения, тока, активной/реактивной/ полной мощности, коэффициента мощности, частоты, импорта/экспорта кВтч и кварч с помощью связи Modbus-RTU RS485 для бесшовной интеграции SCADA, BMS или EMS. Четырехквадрантное измерение тарифов, улавливание 31-й гармоники, анализ THD, запись потребления, профилирование нагрузки и поддержка четырехтарифного TOU обеспечивают точное выставление счетов и оптимизацию эффективности. Широкий диапазон 3×57,7/100 В…3×380/660 В, 0,02–6 А, прямое подключение или вход трансформатора тока, двунаправленные счетчики энергии, импульсный выход, релейная сигнализация и защита от несанкционированного доступа делают AMC96L-E4/KC идеальным для распределительных устройств, распределительных щитов, фотоэлектрических установок, станций зарядки электромобилей и интеллектуальных сетей, соответствующих стандартам IEC 62053-22, IEC. 61557-12 и стандарты CE.

  • Технические характеристики
  • Технические параметры Значение
    Ввод Подключение Однофазный 2-проводной, 3-фазный 3-проводной, 3-фазный 4-проводной
    Частота 45-65 Гц
    Напряжение Рейтинг:
    однофазный: переменный ток 100 В, 400 В
    Трехфазный: переменный ток 3 × 57,7 В/100 В (100 В), 3 × 220 В/380 В (400 В), 3 × 380 В/660 В (660 В) (только размер 96)
    Перегрузка: рейтинг в 1,2 раза (непрерывный): рейтинг в 2 раза в течение 1 секунды.
    Потребляемая мощность: < 0,5 ВА
    Текущий Рейтинг: AC IA、5A
    Перегрузка: 1,2-кратная оценка (непрерывная); 10-кратная оценка в течение 1 секунды.
    Потребляемая мощность: < 0,5 ВА
    Выход Электрическая энергия Выход mode:open-collector photo-coupler pulse
    Постоянная импульса: 10000 имп/кВтч (настраиваемая), подробности см. на схеме подключения;
    Общение Порт RS485, протокол Modbus-RTU, протокол DLT645 (версии 07 и 97),
    скорость передачи данных 1200 ~ 38400 бод
    Функция Переключающий вход Вход с сухим контактом, встроенный источник питания; если модель KA, активен переменный ток 220 В.
    Коммутационный выход Выход mode: Relay normally open contact output
    Емкость контактов: 250 В переменного тока/3 А, 30 В постоянного тока/3 А.
    Аналоговый выход 4–20 мА
    Класс точности Частота:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Источник питания 85–265 В переменного/постоянного тока или 24 В постоянного тока (±20%) или 48 В постоянного тока (±20%)
    потребляемая мощность≤10ВА
    Безопасность Выдерживаемое напряжение промышленной частоты Между источником питания//коммутационным выходом// токовым входом//входом напряжения и передачей// связью //импульсным выходом//коммутационным входом переменного тока 2 кВ 1 мин;
    Между источником питания, коммутационным выходом, входным током, входным напряжением переменного тока 2 кВ 1 мин;
    Между передачей, связью, импульсным выходом, коммутационным входом переменного тока 1 кВ 1 мин;
    Сопротивление изоляции Ввод、Output end to machine enclosure >100MΩ
    Окружающая среда Температура работа: -25°C~ 65°C  хранение: -40°C ~ 80°C
    Влажность ≤93% относительной влажности, без конденсации
    Высота ≤2500м

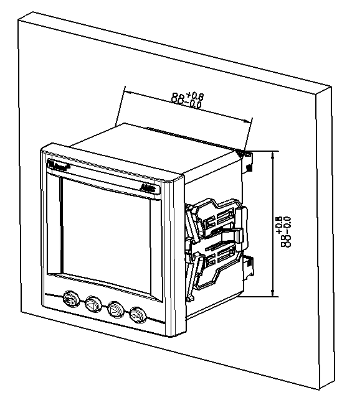

  • Габариты и схема подключения

  • Сценарий применения

  • Решение для мониторинга электропитания

  • Заявка на проведение работ на строительной площадке
