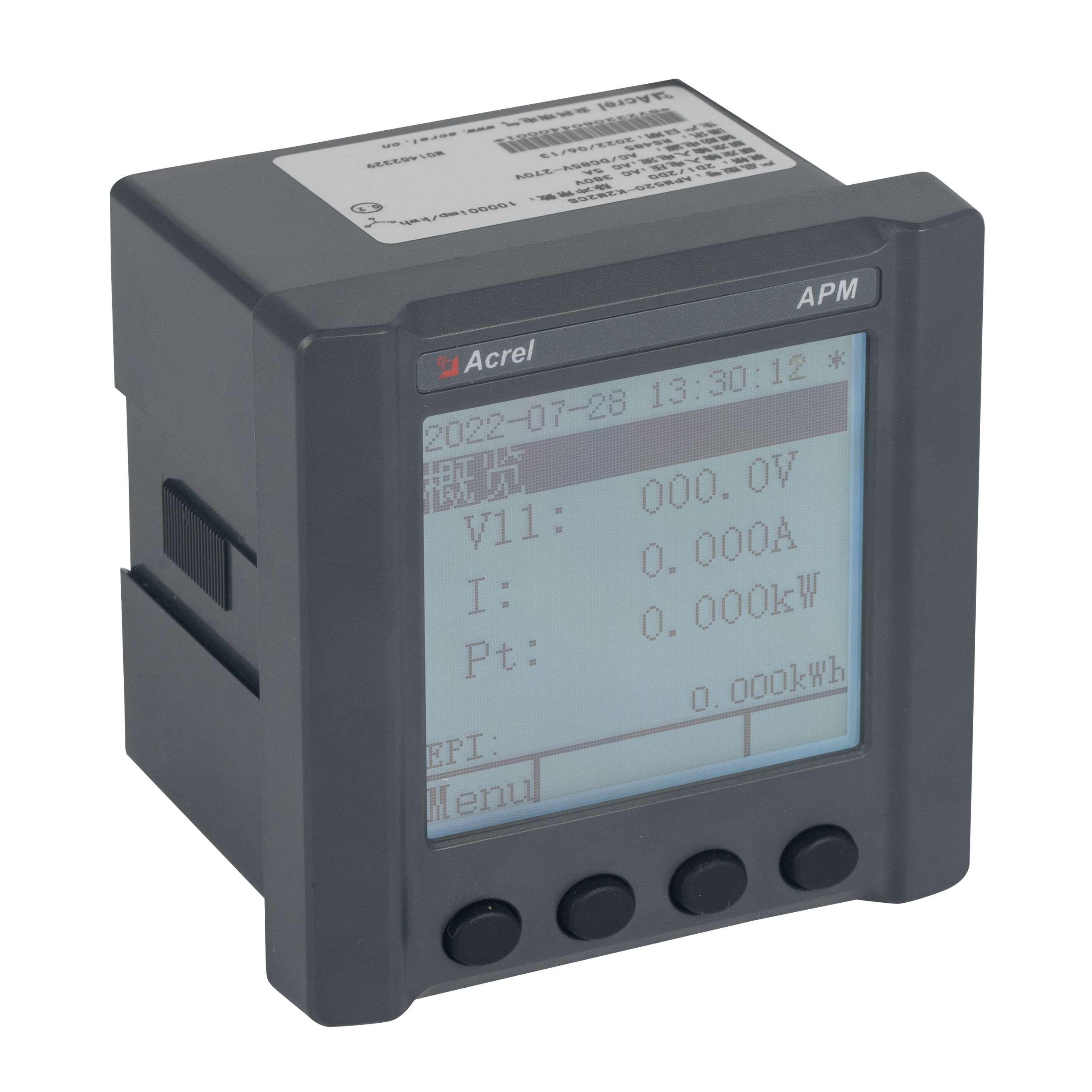

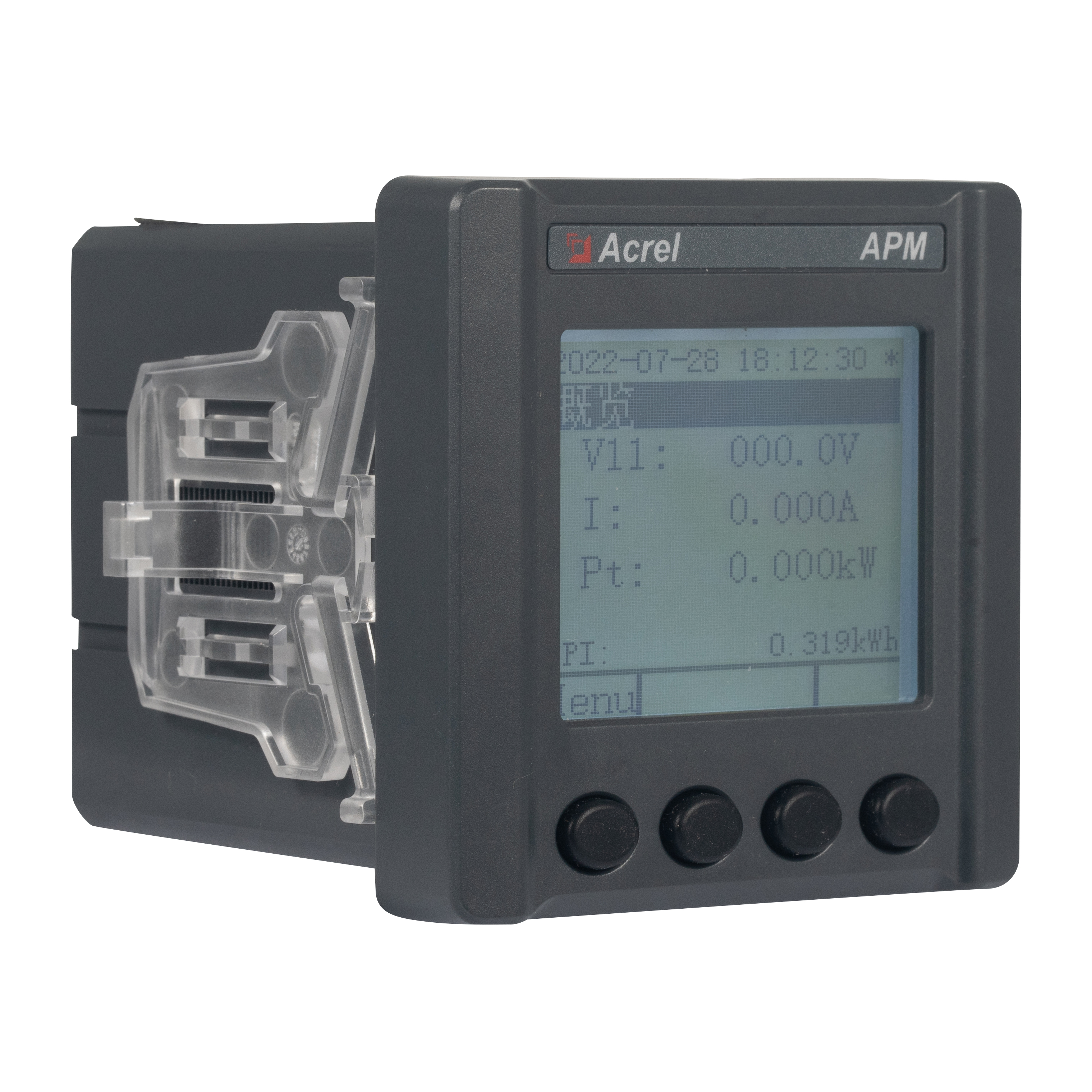

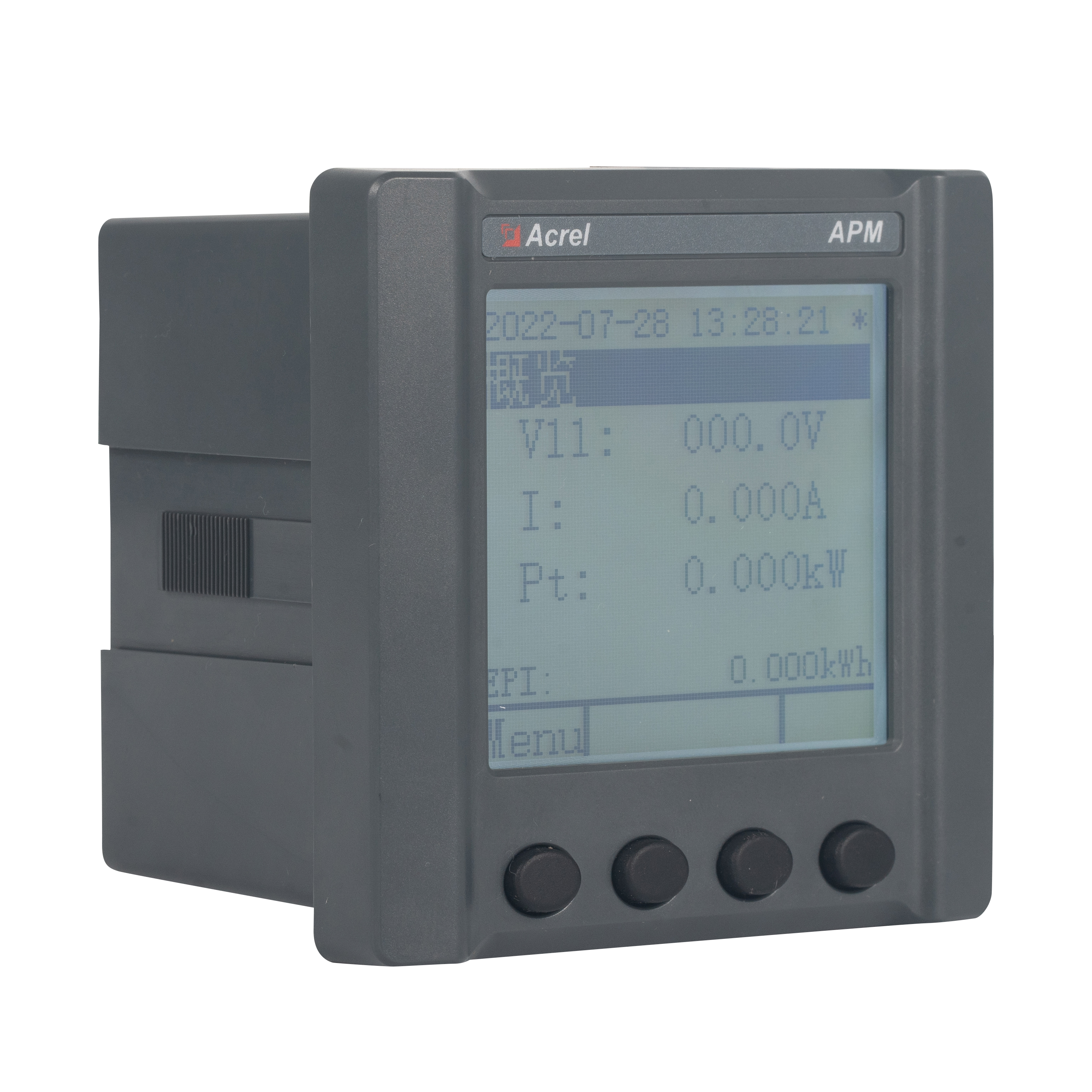

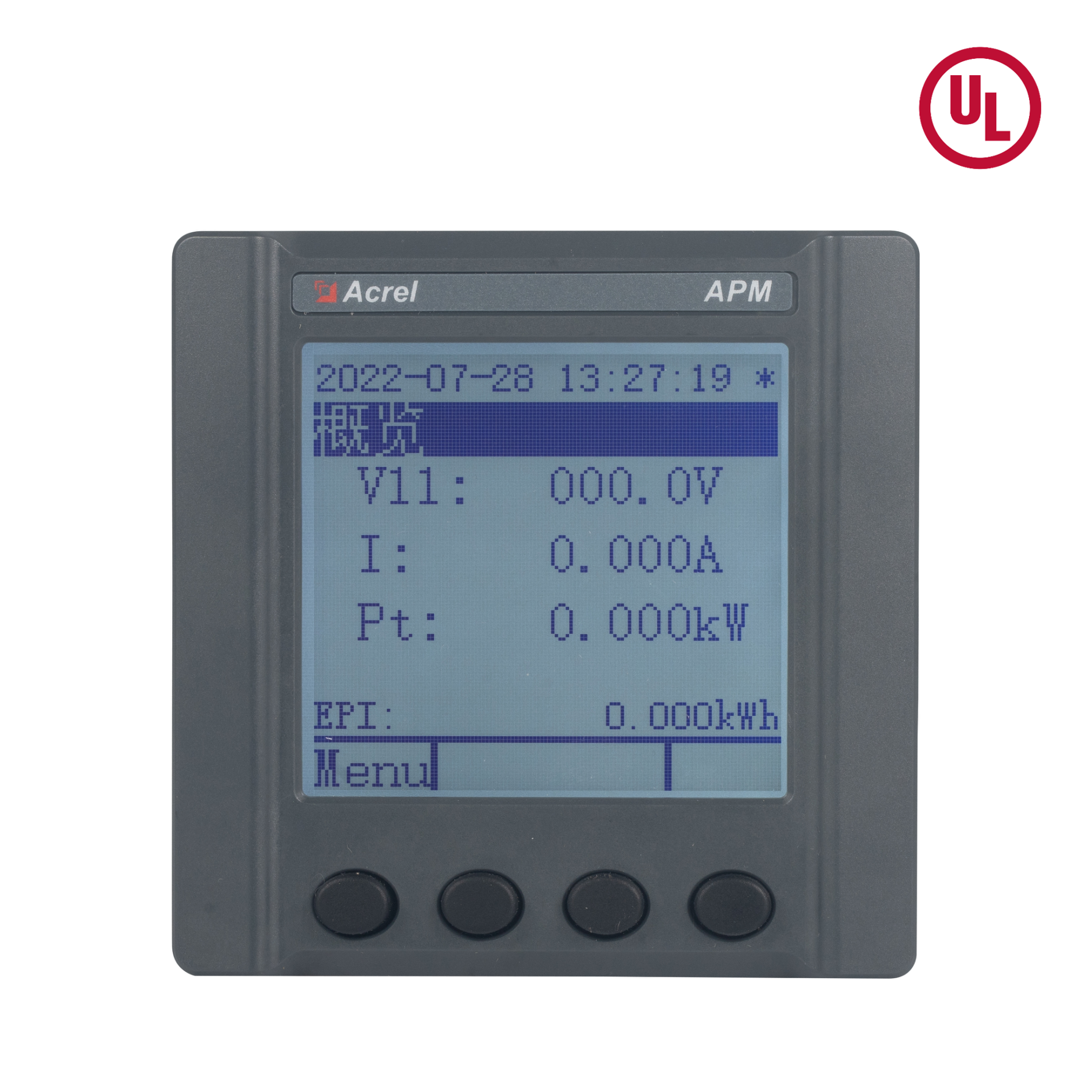

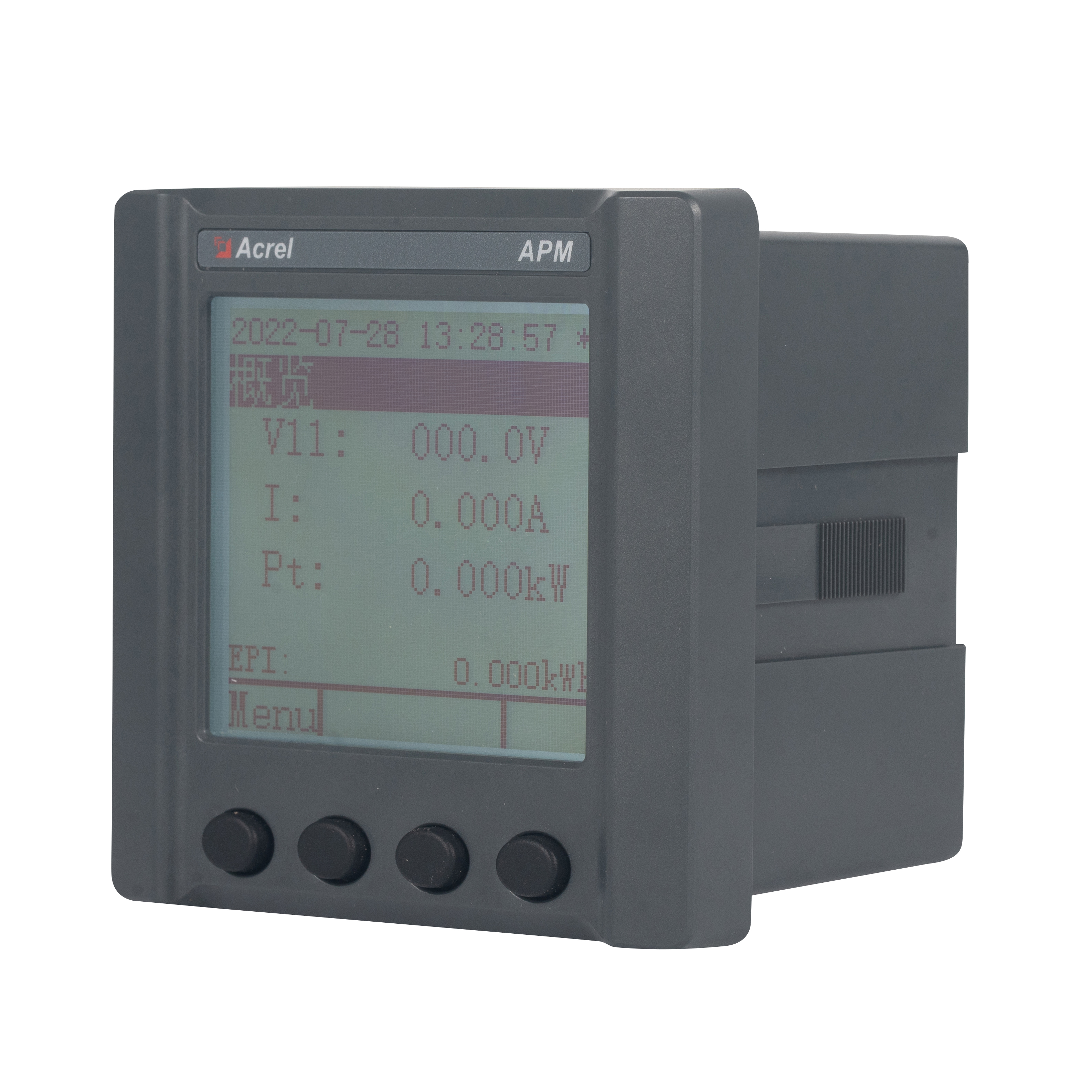

Сертифицированный UL трехфазный счетчик энергии переменного тока высокой точности класса 0,2S

Сертификация UL

Трехфазное измерение переменного тока

Монтаж на DIN-рейке или на панели – опционально.

4DI/2DO

2-63-я гармоника

RS485-коммуникация

CE-коммуникация опционально

+86-18702106858 / +86-21-69156352

[email protected]

  • Описывать
  • Сетевой измеритель мощности APM521 (далее — счетчик) разработан в соответствии с международными стандартами IEC и обеспечивает полное измерение количества электроэнергии, статистику энергопотребления, анализ качества электроэнергии, функции регистрации событий и возможности сетевой связи. В первую очередь используется для комплексного контроля качества электроснабжения в электросетях. Эта серия счетчиков оснащена модулями DI/DO и модулями AO, которые предлагают множество функций, позволяющих гибко реализовать полное измерение количества электроэнергии и мониторинг состояний переключателей в электрических цепях.

    Функции:

    Измеряемые параметры Общие электрические измерения
    Четырехквадрантная энергия、Четырехквадрантная реактивная электрическая энергия、Разделенная фаза электричества、Полная энергия、Многотарифная энергия
    Импульсный выход Общая активная мощность, общая реактивная мощность, импульсная мощность электрической энергии
    Спрос Трехфазный ток, активная мощность, реактивная мощность, полная мощность, потребность в реальном времени и максимальная потребность (включая временную метку), максимальная потребность за последний месяц (включая временную метку).
    Статистика экстремальных значений Ток, линейное напряжение, фазное напряжение, активная мощность, реактивная мощность и другие экстремальные значения электрических параметров за этот и последний месяц (включая отметки времени)
    Качество электроэнергии Несимметрия тока, линейного напряжения, фазного напряжения
    Фазовый угол напряжения, фазовый угол тока
    Суммарное (нечетное, четное) содержание гармоник напряжения и тока
    Гармоническое содержание напряжения и тока (2-63 раза)
    Пиковый коэффициент напряжения
    Коэффициент формы телефонной волны
    Текущий К-фактор
    вектор
    Форма сигнала напряжения и тока
    Основное напряжение, ток и коэффициент мощности
    Отклонение напряжения, отклонение частоты
    Напряжение положительной последовательности, напряжение отрицательной последовательности, напряжение нулевой последовательности.
    Ток положительной последовательности, ток отрицательной последовательности, ток нулевой последовательности
    Замороженная электрическая энергия 24-часовая заморозка электроэнергии, 31-дневная заморозка электроэнергии, декабрьская заморозка электроэнергии, регулярная заморозка электроэнергии
    Регистрация событий Записи DIDO, которые могут записывать последние 128 записей DID.
    Регистрация сигналов тревоги Могут быть записаны последние 128 записей тревог.
    Общение Modbus — протокол RTU, устав DL/T 645-2007
    Дополнительные функции 4-канальный цифровой вход и 2-канальный цифровой выход
    2 канала аналогового выхода, 4–20 мА
    Расширить второй канал связи RS485 с помощью протокола Modbus — RTU
    Расширьте связь Ethernet с помощью протокола MODBUS-TCP, протокола FTP
  • Технические характеристики
  • Товар Параметры производительности
    Напряжение Номинальное напряжение (УЛ、СЕ) 66 В переменного тока L-N 115 В переменного тока L-L
    230 В переменного тока L-N 400 В переменного тока L-L
    277 В переменного тока L-N 480 В переменного тока L-L
    400 В переменного тока L-N 690 В переменного тока L-L
    Номинальное напряжение (цена за конверсию) 3P3L 3P4L
    3х100В 3х57,7/100В
    3х380В 3х220/380В
    3x690В 3х400/690В
    Перегрузка Рейтинг в 1,2 раза (непрерывный)
    2-х кратный рейтинг за 1 секунду
    Потребляемая мощность <1 ВА
    Класс точности Ошибка ±0,2%
    Текущий Номинальный ток (UL、CE) 1А, 5А
    Номинальный ток (цена за конверсию) 0,015-0,075(6)А(Активная энергия)
    3X1(6)A (реактивная энергия)
    Перегрузка Рейтинг в 1,2 раза (непрерывный)
    10-кратный рейтинг за 1 секунду
    Потребляемая мощность <0,2 ВА
    Класс точности Ошибка ±0,2%
    Мощность Активная, реактивная, полная мощность, погрешность ±0,2%
    Частота сети UL、CE 50 Гц/60 Гц, погрешность ±0,2%
    CPA 50 Гц, погрешность ±0,2%
    Скорость ответа ≤200 мс (напряжение, ток, мощность)
    ≤1 с (электрическая энергия)
    Категория измерения 66ULN(+20%)   115ULL(+20%) CATⅢ
    230ULN(+20%)  400ULL(+20%) CATⅢ
    277ULN(+20%)  480ULL(+20%) CATⅢ
    400ULN(+20%)  690ULL(+20%) CATⅡ
    Измерение Электрическая энергия Активная энергия: Класс D (0,2S)
    Реактивная энергия (класс точности 2)
    Вспомогательный источник питания 85-300 В переменного/постоянного тока
    Потребляемая мощность≤4W、10VA
    Электромагнитная совместимость Класс устойчивости к электростатическим разрядам IV.
    Электрическая устойчивость к быстрым переходным процессам, класс IV
    Устойчивость к скачкам напряжения (шокам) Класс IV
    Безопасность Мощность frequency withstand voltage Между связью и входным сигналом, AC 4 кВ 1 мин.
    Сопротивление изоляции Входные и выходные клеммы на корпусе >500 МОм
    Общение Интерфейс и протокол связи Интерфейс RS485, протокол Modbus RTU
    Общение address range Modbus RTU: 1~ 247;
    Скорость передачи данных Поддержка 1200-38400 бит/с
    Окружающая среда Рабочая температура -40℃~ 70℃
    Температура хранения -40℃~ 80℃
    Относительная влажность ≤95% (без конденсации)
    Высота ≥2000м,≤5000мПрименимо только к источникам питания с диапазоном напряжения переменного/постоянного тока 85–265 В и напряжением ниже 277/480 В.
    Среда установки Использование в помещении (сухое место)
    IP-рейтинг IP54(передняя панель),IP30(корпус)
    Степень загрязнения Класс 2
    Категории перенапряжения ОВК III
    Справочный стандарт UL CAN/CSA C22.2 №61010-1-12
    УЛ 61010-1
    CSA C22.2 №61010-2-030
    УЛ 61010-2-030
    МЭК、СЕ МЭК 61010-1
    МЭК ЕН 61010-2-30
    CPA ГБ/Т17215.321-2021
    ГБ/T17215.323-2022
  • Габариты и схема подключения

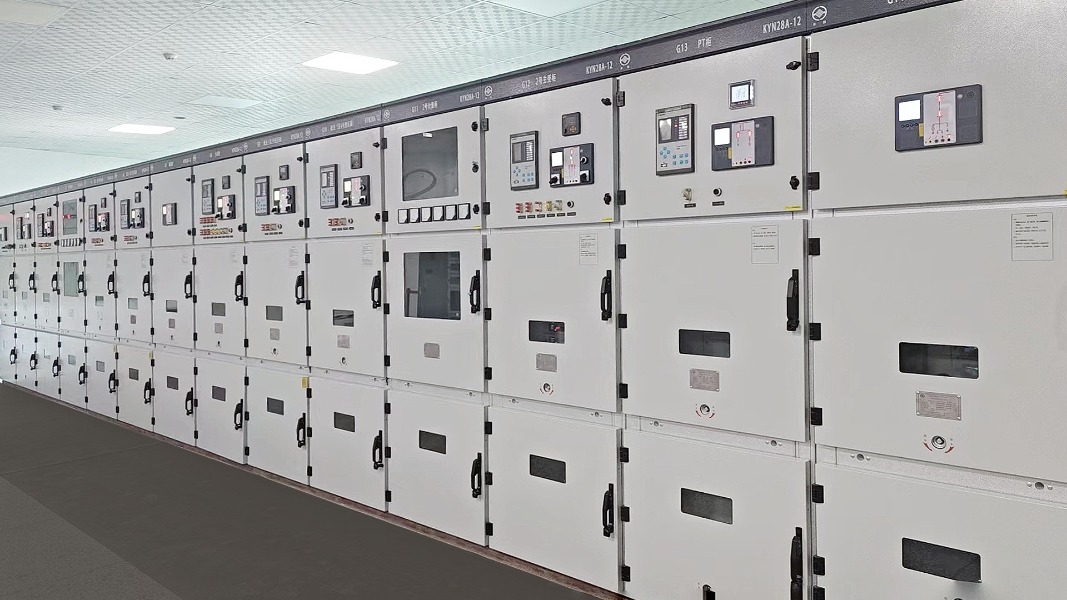

  • Сценарий применения

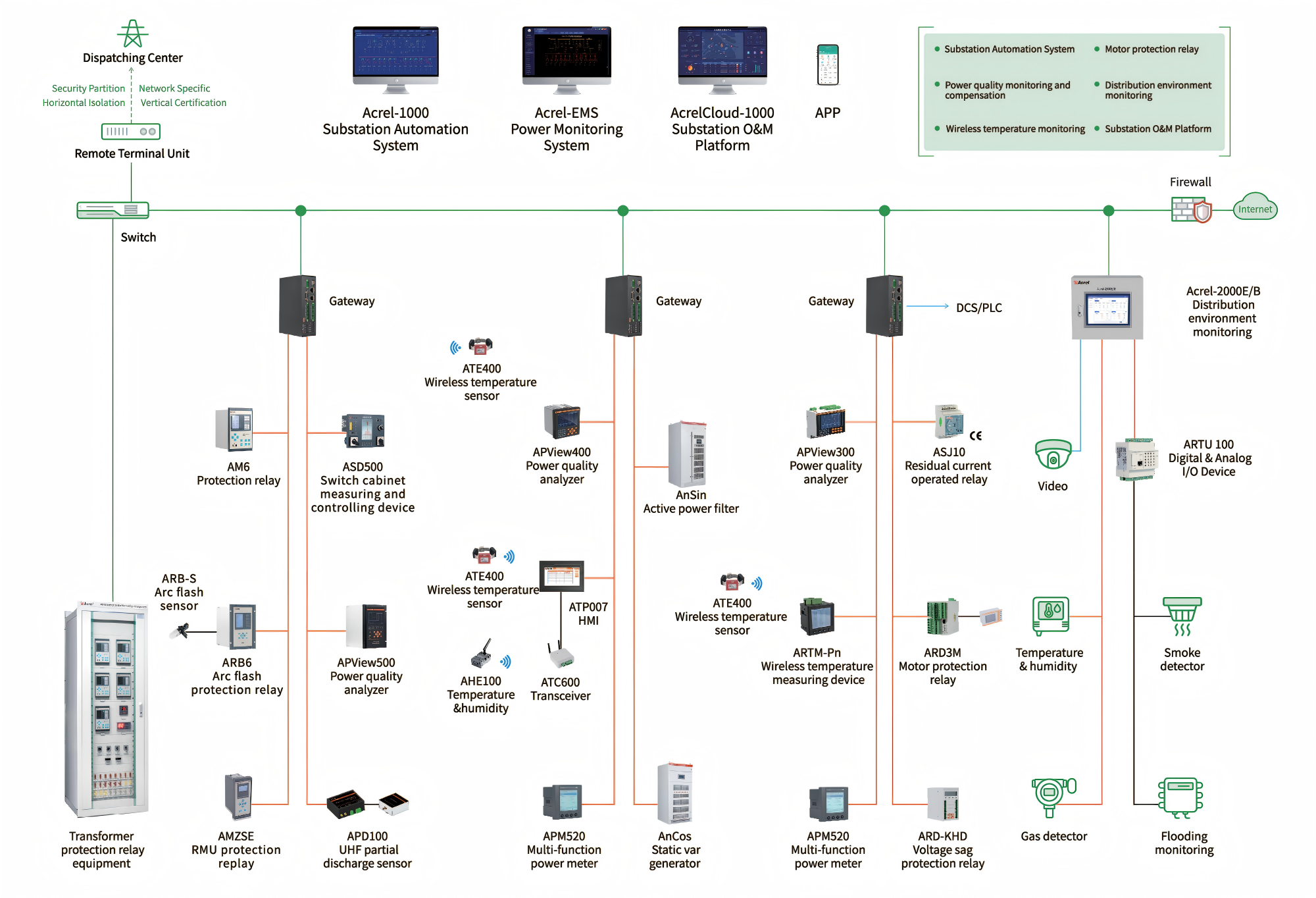

  • Решение для мониторинга мощности

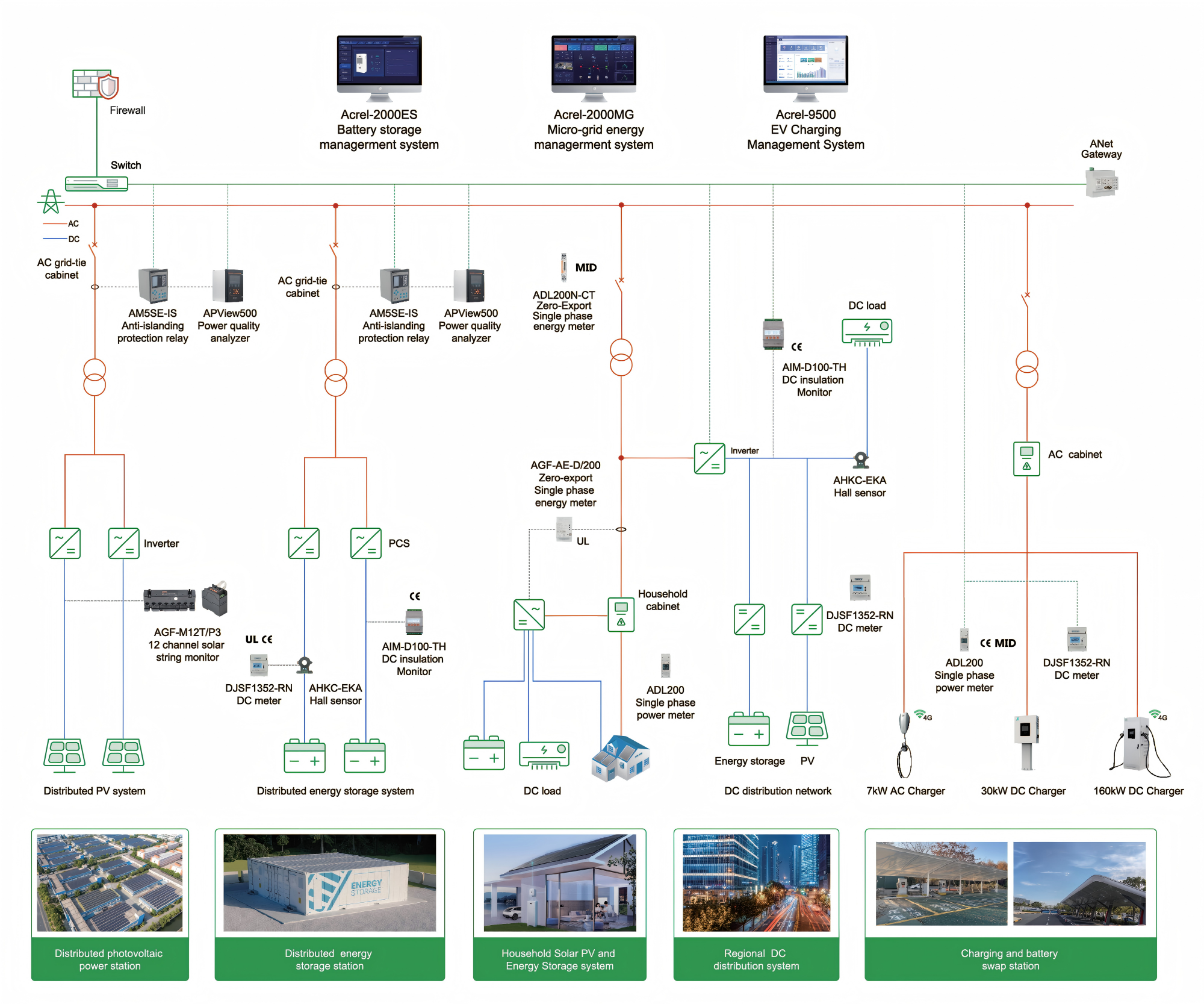

    Возобновляемая энергия
