Как правильно выбрать способ установки счетчика?

Руководство по выбору крепления на DIN-рейку/панель

Введение:

При проектировании распределения электроэнергии, модернизации энергопотребления, хранении фотоэлектрической энергии и строительстве субсчетчиков многие ошибки при выборе происходят из-за выбора неправильного метода установки! Недостаточное пространство шкафа, невозможность просверлить отверстия, отсутствие монтажной стенки на месте, сложный постмонтажный уход — в лучшем случае приводит к доработкам и исправлениям; в худшем случае это ставит под угрозу принятие проекта.

Интеллектуальные счетчики Acrel делятся на два основных типа установки — на DIN-рейку и на панель — в зависимости от условий строительства на месте, конструкции шкафа и среды установки. Эта статья помогает инженерам сделать точный выбор по пяти параметрам: особенности установки, применимые сценарии, основные преимущества, соответствующие модели и типичные ошибки, которых следует избегать, и охватывает 99% промышленных и коммерческих проектов распределения электроэнергии.

I. Счетчики на DIN-рейку | Лучший выбор для плотной установки в шкафу, максимальная универсальность

Счетчики на DIN-рейку в настоящее время являются наиболее широко используемым и наиболее адаптируемым типом в проектах распределения электроэнергии, новой энергетики и мониторинга энергии. Они соответствуют национальному стандарту DIN-рейки 35 мм и защелкиваются, не требуют сверления шкафа и имеют чрезвычайно простую сборку и разборку.

Особенности установки

Крепится непосредственно на стандартные направляющие внутри распределительных коробок, шкафов управления и объединительных коробок. Компактный и легкий, с модульной конструкцией, поддерживающей плотное расположение нескольких устройств. Добавление, замена или расширение модулей в дальнейшем не требует внесения изменений в конструкцию шкафа, что обеспечивает чрезвычайно высокую эффективность конструкции и обслуживания.

Однофазные счетчики на DIN-рейку (серия ADL200)

Предназначен для однофазных сетей переменного тока низкого напряжения, измерения напряжения, тока, мощности и активной энергии. Поддерживает прямое подключение до 80 А с дополнительной связью RS485 (протокол Modbus-RTU). Идеально подходит для учета электроэнергии в зданиях, выставления счетов коммерческим арендаторам и мониторинга однофазной нагрузки.

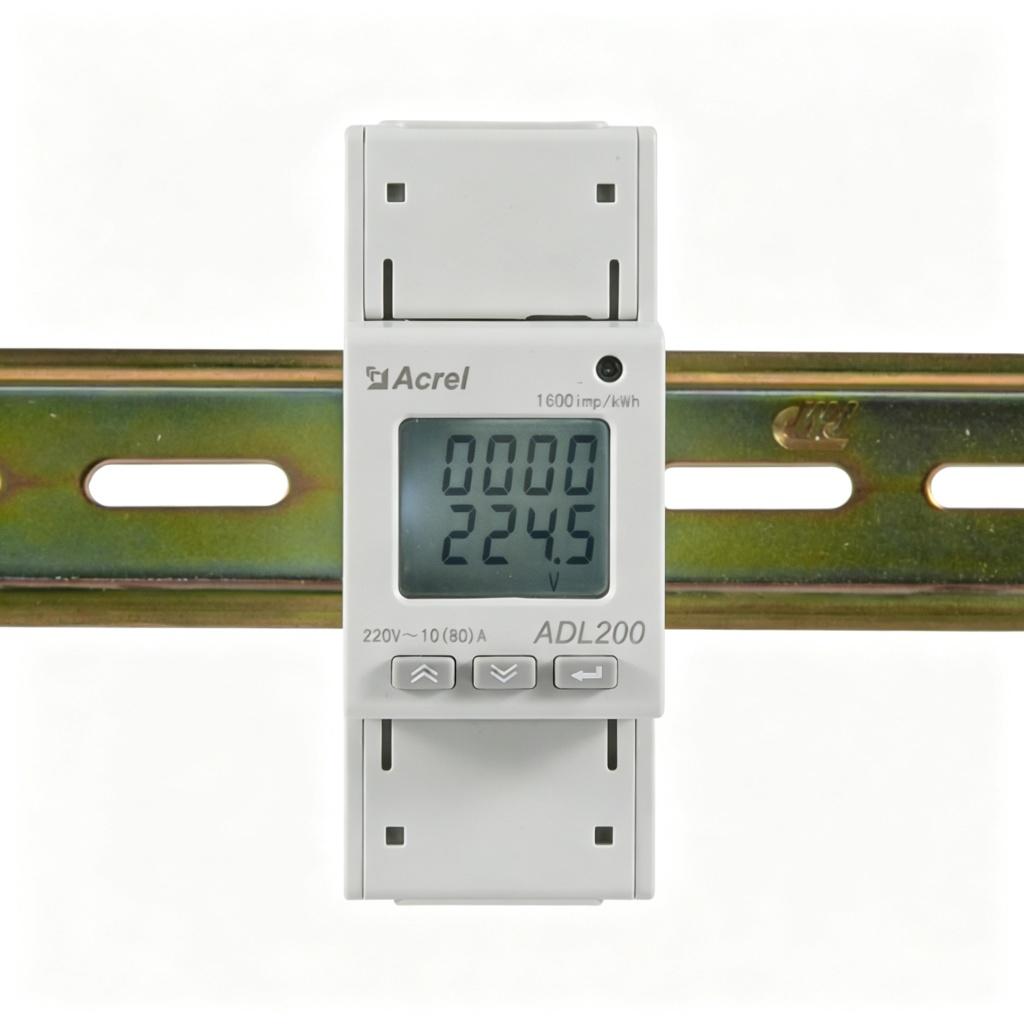

Рисунок: Однофазный счетчик на DIN-рейку (ADL200)

Трехфазные счетчики на DIN-рейку ( АДЛ400 / Серия ДЦД1352 )

Полное измерение трехфазных электрических параметров, включая напряжение, ток, мощность, коэффициент мощности, частоту и четырехквадрантную энергию. Поддерживает многотарифный биллинг с 4 часовыми поясами и 8 расписаниями. Функции обнаружения 2–31-й гармоники и анализа THD. Оснащен интерфейсом связи RS485 для интеграции SCADA и системы управления энергопотреблением.

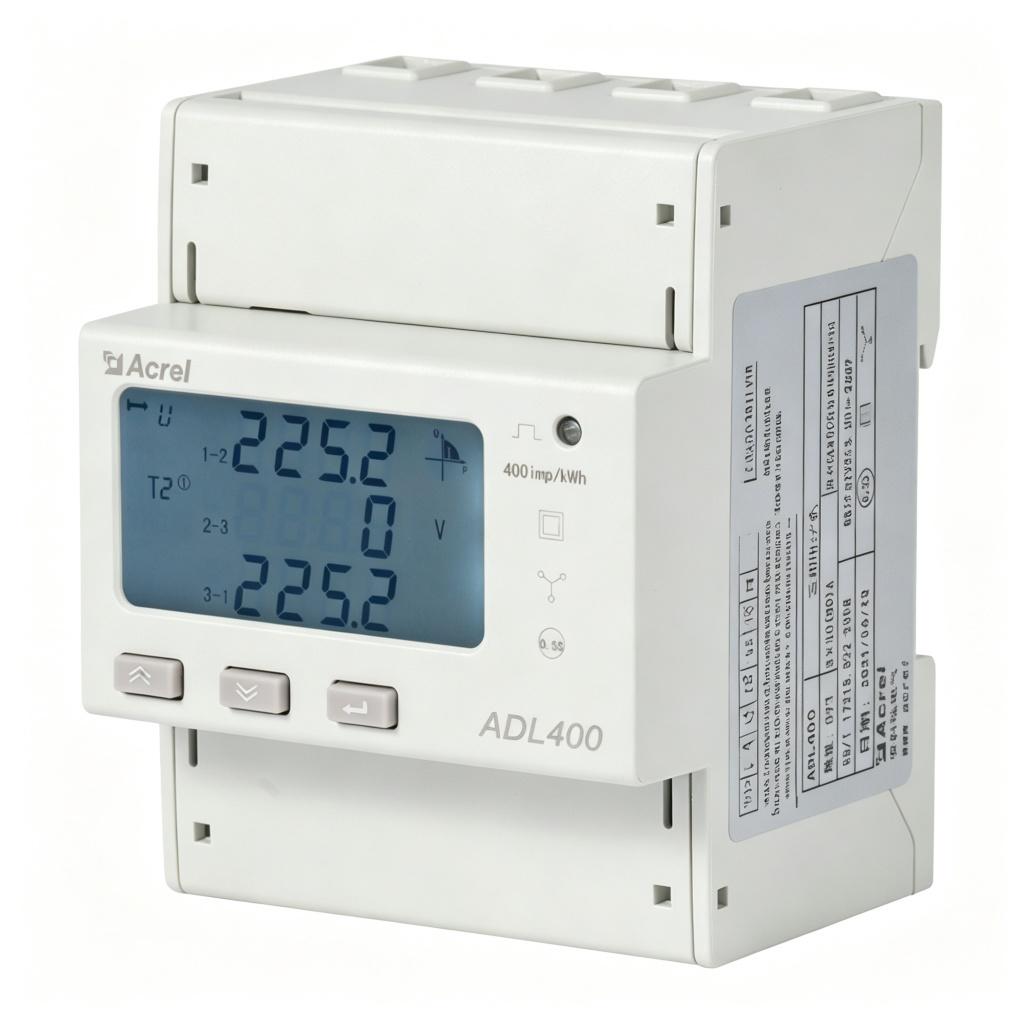

Рисунок: Трехфазный счетчик на DIN-рейку (ADL400)

Счетчики постоянного тока на DIN-рейку (серия DJSF1352-RN)

Специально разработан для систем постоянного тока, измеряющих напряжение постоянного тока, ток, мощность и прямую/обратную энергию. Поддерживает сбор тока как шунтовым датчиком, так и датчиком Холла, с точностью класса 0,5. Двойные сертификаты CE и UL на соответствие требованиям экспорта. Идеально подходит для зарядных станций электромобилей, систем хранения энергии, базовых станций телекоммуникаций и распределительных панелей постоянного тока. Имеет связь RS485 с поддержкой протоколов Modbus и DL/T645, а также функции фиксации данных и регистрации событий.

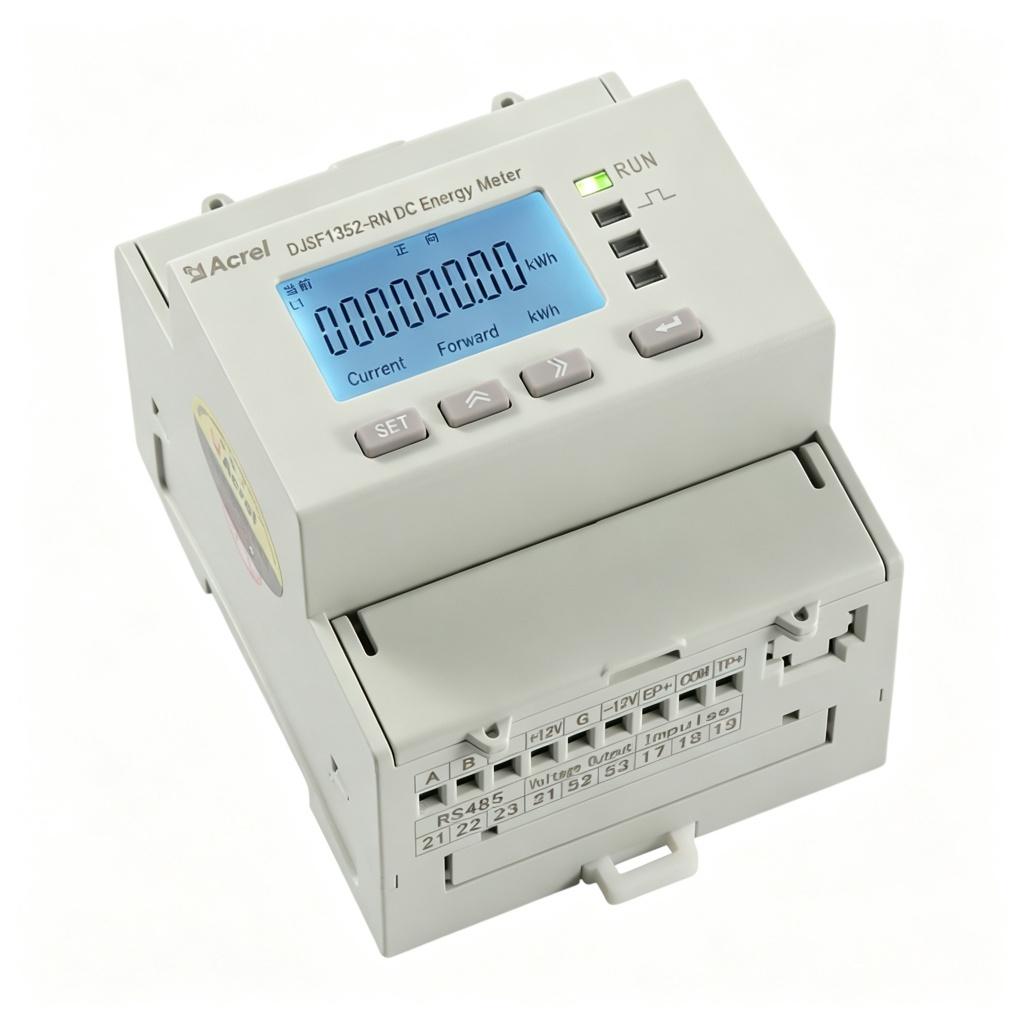

Рисунок: Измеритель постоянного тока на DIN-рейку (DJSF1352-RN)

Многоконтурные счетчики энергии на DIN-рейку (ADF400L) / Серия ADW2xx)

Один счетчик заменяет несколько традиционных счетчиков — поддерживает до 12 трехфазных цепей или 36 однофазных цепей с полным измерением электрических параметров на канал. Модульная конструкция с внешними трансформаторами тока, обеспечивающая централизованное измерение и плотное развертывание в распределительных коробках, шкафах с колонными головками и подстанциях коробчатого типа. Включает многотарифную статистику энергопотребления, измерение спроса и запись событий. Оснащен двойными портами связи Ethernet и RS485 для эффективной интеграции данных.

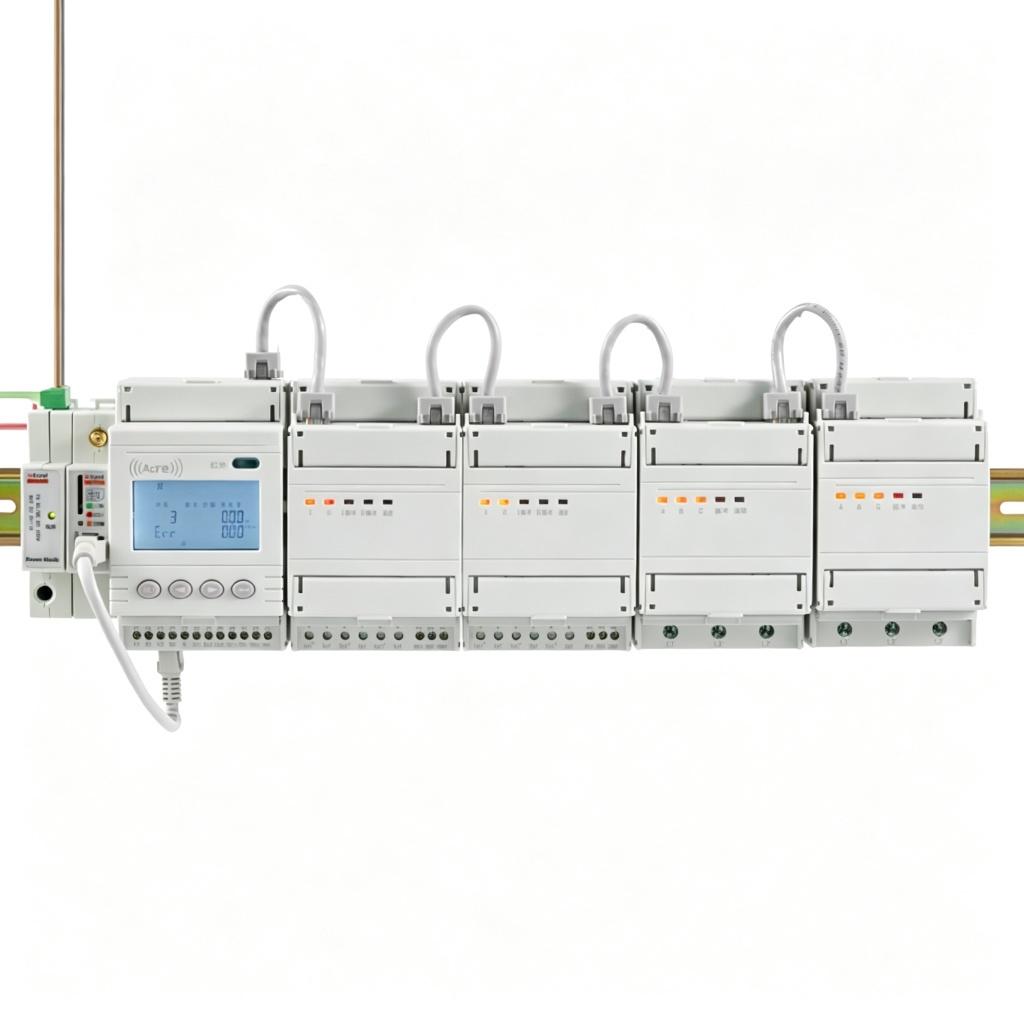

Рисунок: Многоконтурный счетчик электроэнергии на DIN-рейке (ADF400L)

II. Панельные счетчики | Визуальный мониторинг распределительных устройств, стандарт для элитных проектов

Панельные счетчики, также известные как счетчики для передней панели или скрытого монтажа, требуют точного вырезания отверстий на панели шкафа. Корпус счетчика встроен в шкаф, а экран виден снаружи. Они являются основным выбором для распределительных устройств высокого и низкого напряжения и оборудования центрального управления, сочетая эстетику с высокопроизводительным мониторингом.

Особенности установки

В шкафу вырезаются отверстия по размерам метра для стационарной установки заподлицо. Поверхность панели плоская и однородная, экран обращен непосредственно к оператору, что позволяет в режиме реального времени интуитивно понятно просматривать трехфазное напряжение, ток, мощность, качество электроэнергии и другие данные.

Панельные счетчики 72 мм (AMC72L) / Серия PZ72 / AEM72) — Вырез: 67×67 мм.

Компактная панель размером 72×72 мм с вырезом в корпусе 67×67 мм. Измеряет трехфазное напряжение, ток, активную/реактивную мощность, коэффициент мощности, частоту и четырехквадрантную энергию. Поддерживает многотарифный биллинг с 4 часовыми поясами. Обеспечивает измерение коэффициента нелинейных искажений 2–31-й гармоник, запись событий, статистику энергопотребления и максимальных/минимальных значений. Оснащен интерфейсом связи RS485 (Modbus-RTU), а также дополнительными цифровыми входами и релейными выходами для удаленной сигнализации и управления. Идеально подходит для компактных распределительных устройств и распределительных щитов, где пространство ограничено.

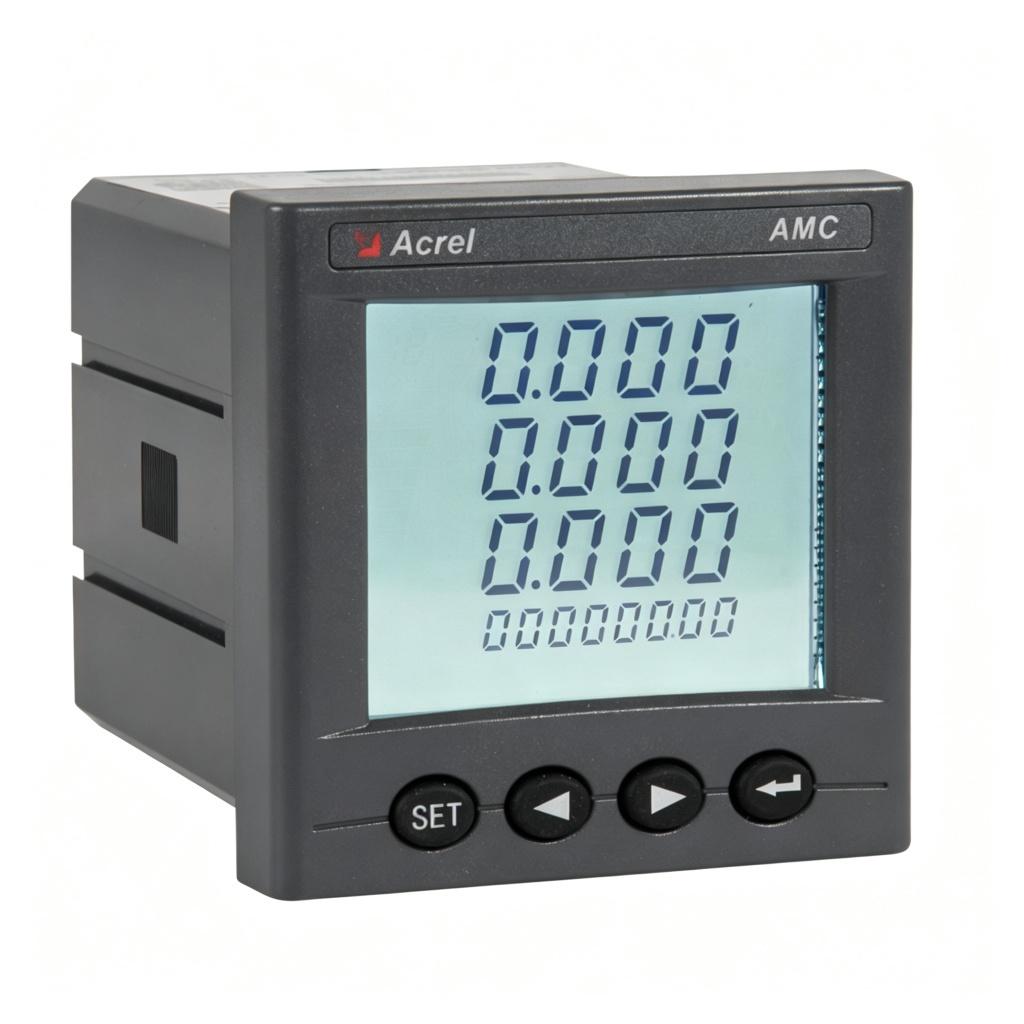

Рис.: Измеритель для панельного монтажа диаметром 72 мм (AMC72L)

Панельные счетчики 96 мм (AMC96L) / PZ96 / AEM96 / ACR Series) — Вырез: 88×88 мм

Панель размером 96×96 мм с вырезом в корпусе 88×88 мм — флагманская серия для монтажа на панели с наиболее полным набором функций. Обеспечивает высокоточное полное измерение электрических параметров, включая детальный анализ качества электроэнергии (гармоники до 63-й, дисбаланс напряжения/тока, мерцание). Поддерживает многотарифное управление энергопотреблением с регистрацией исторических данных за период до 12 месяцев. Имеет несколько вариантов ввода-вывода (цифровые входы, релейные выходы, аналоговые выходы), связь RS485 и дополнительное подключение Ethernet. Серия ACR добавляет расширенные возможности анализа мощности сети. Предназначен для высокопроизводительных распределительных устройств, распределительных панелей среднего и низкого напряжения, а также для мониторинга критически важного электропитания.

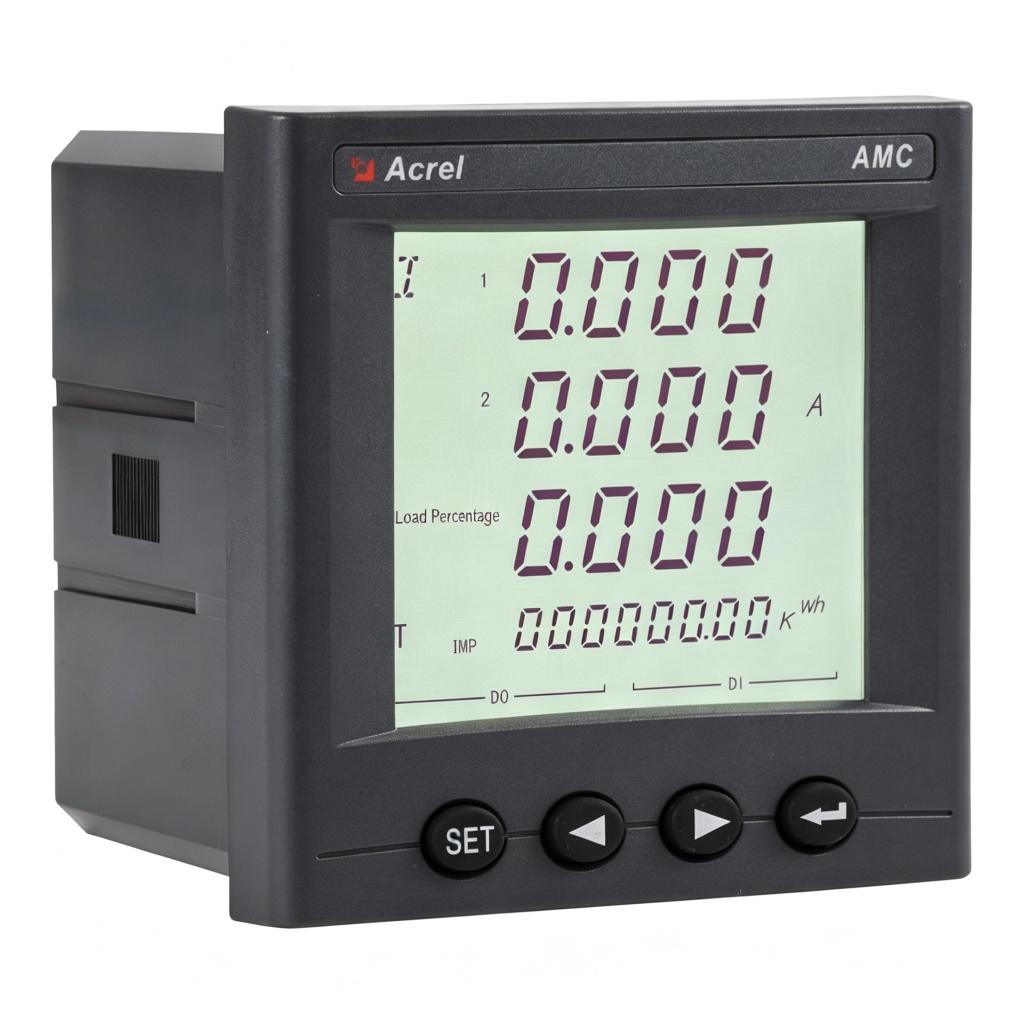

Рис.: Измеритель для монтажа на панели 96 мм (AMC96L)

III. Сводка быстрого выбора | Зафиксируйте правильный счетчик за 30 секунд

При выборе счетчика сначала определитесь со способом установки, затем с функциями, параметрами и сертификатами! Точный выбор, основанный на условиях шкафа на месте, условиях установки и стандартах проекта, позволяет избежать таких проблем, как доработка сверления отверстий, ограничения при установке и неудачные приемочные работы.
