The Guardian of Power Systems: Руководство по основным принципам и классификации реле электрической защиты

В современных сложных энергосистемах обеспечение их безопасной, стабильной и эффективной работы является важнейшей основной задачей. Реле электрической защиты являются именно «безмолвными стражами», которым поручена эта миссия. Они постоянно контролируют ключевые параметры энергосистемы, такие как ток, напряжение и частота. Как только они обнаруживают такие аномалии, как перегрузка по току, короткое замыкание или замыкание на землю, они оперативно отправляют сигналы тревоги или дают команду на срабатывание автоматических выключателей, изолируя неисправное оборудование от системы. Это защищает ценные активы, предотвращает эскалацию аварий и обеспечивает безопасность персонала.

Как высокотехнологичное предприятие, специализирующееся на электробезопасности и энергоменеджменте с 2003 года, Акрел Ко., ООО глубоко понимает основополагающую роль реле защиты в комплексных решениях. Разработка нашей продукции и проектирование систем всегда вращаются вокруг этого ядра, создавая комплексные барьеры безопасности для клиентов от восприятия до реализации.

Основные принципы

Принцип работы реле защиты основан на одной основной цели: Выявление и локализация неисправностей . Его основную логику можно резюмировать следующим образом:

1. Измерение : Непрерывный сбор данных в реальном времени от линии электропередачи через подключенные трансформаторы тока (ТТ) и трансформаторы напряжения (ТН).
2. Сравнение : Сравните измеренные значения с внутренне заданными «значениями настройки». Эти настройки представляют собой тщательно рассчитанные пороговые значения, представляющие границы безопасности для нормальной работы системы.
3. Решение : Когда измеренное значение превышает или падает ниже заданного значения (например, внезапный скачок тока) и длится определенное время (задержка во избежание ложных срабатываний), реле определяет, что произошла неисправность.
4. Действие : Реле выдает контактный сигнал, запуская катушку отключения автоматического выключателя для размыкания и отключения неисправной цепи, завершая защитное действие.

Используя более 600 патентов и авторских прав на программное обеспечение, Акрель глубоко интегрирует этот принцип с передовой микропроцессорной технологией. Наши реле защиты — это не просто коммутационные устройства, а интеллектуальные терминалы, объединяющие функции измерения, мониторинга, связи и диагностики.

Руководство по классификации

Реле защиты можно классифицировать по-разному. Акрель Экосистема продуктов компании охватывает следующие основные типы для удовлетворения потребностей различных сценариев:

1. Классификация по технологическому развитию:

• Микропроцессорные/цифровые реле : Это основное направление продукции для Акрель . Based on digital signal processing technology, they are powerful, precise, and highly flexible. Одно устройство может объединять несколько функций защиты (таких как сверхток, повышенное напряжение, пониженное напряжение, дифференциальная защита и т. д.) и обладает такими возможностями, как запись неисправностей, анализ качества электроэнергии и удаленная связь (поддержка таких протоколов, как Modbus, IEC 61850). Они являются ключевыми «периферийными» устройствами в построении «облачной» энергетической интернет-архитектуры компании.

2. Классификация по функции защиты (общие типы):

• Защита от перегрузки по току : Самый основной и распространенный тип защиты, используемый для реагирования на короткое замыкание и перегрузку. Акрель Серия продуктов компании предлагает точный выбор характеристик с независимой (DT) и обратнозависимой выдержкой времени (IDMT).
• Дифференциальная защита : Работает путем сравнения векторной суммы токов на обоих концах защищаемого оборудования. Он обеспечивает высокую чувствительность и селективность и служит первичной защитой таких важных объектов, как трансформаторы, шины и большие двигатели. Акрель предоставляет надежные решения для защиты таких критически важных активов.
• Дистанционная защита : В основном используется в линиях электропередачи. Он определяет место повреждения путем измерения импеданса (расстояния) от точки установки защиты до места повреждения. Это важная технология для обеспечения защиты на уровне сети.
• Earth Fault Protection : Используется для обнаружения утечек или однофазных замыканий на землю в системе, вызванных повреждением изоляции. Это имеет решающее значение для предотвращения риска поражения электрическим током и возникновения пожара, и этому уделяется особое внимание. Акрель решения по электробезопасности.

3. Классификация по сценарию применения:

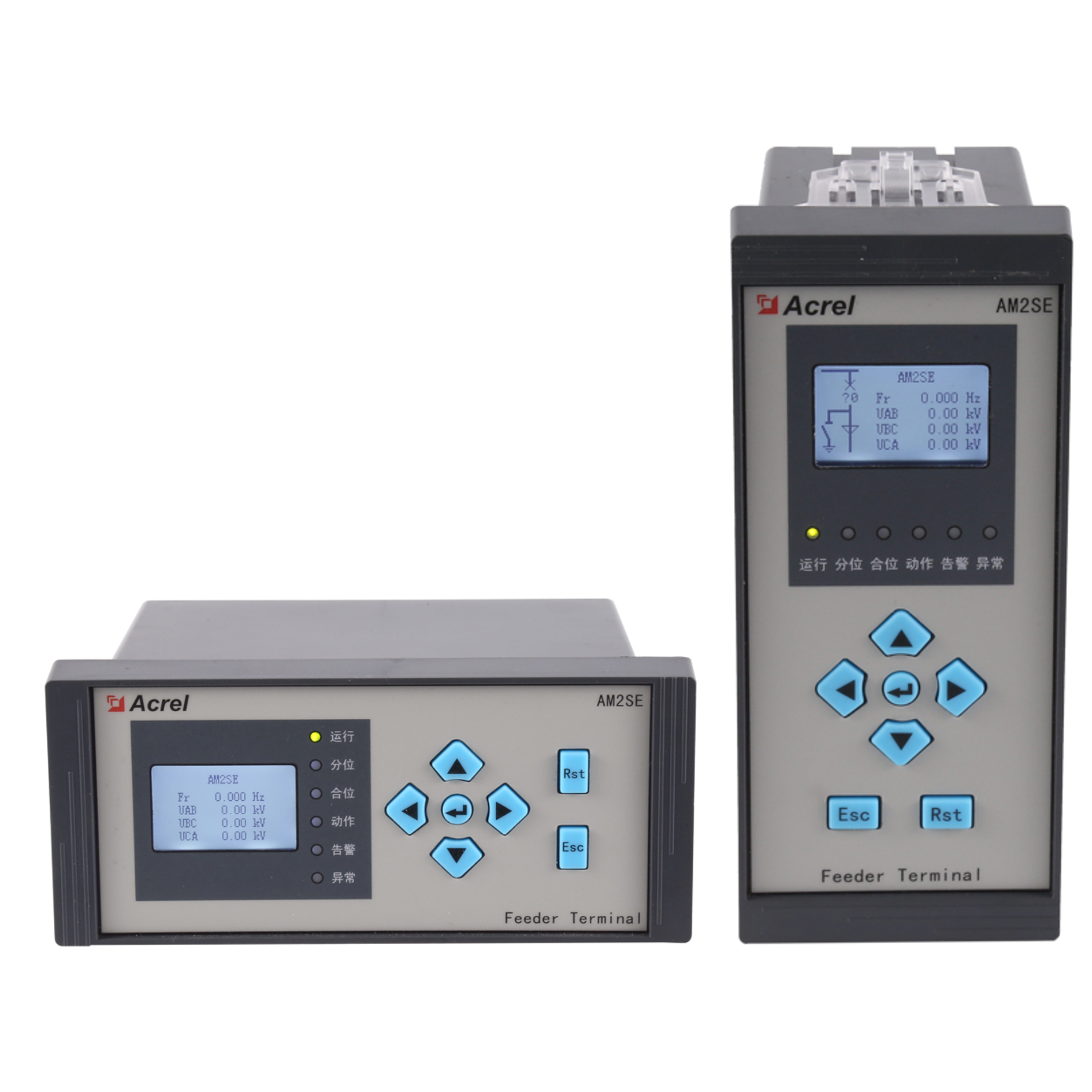

• Защита распределительной системы : Используется на подстанциях, в распределительных помещениях и т. д. Акрель Серия AM, серия ARB и другие продукты широко используются в этой области.
• Защита конечного пользователя : Предназначен для конечных пользователей, таких как умные здания, центры обработки данных, железнодорожный транспорт и промышленное производство. Акрель предлагает ряд компактных, простых в установке и настройке устройств защиты и мониторинга, которые идеально интегрируются в наши системы управления энергопотреблением для интеллектуального управления.

Анализ основных принципов и основных функций реле защиты трансформаторов

Трансформаторы являются важнейшим оборудованием для преобразования энергии в электросетях, и их безопасная и стабильная работа имеет первостепенное значение. Реле защиты трансформаторов спроектированы как «интеллектуальные стражи» для достижения этой цели. Как Акрел Ко., ООО Обладая многолетним глубоким опытом в области управления энергопотреблением и электробезопасности, мы глубоко понимаем важность защиты трансформаторов и стремимся обеспечить комплексную защиту критически важных активов наших клиентов с помощью передовых технологий и надежных продуктов.

I. Основные принципы: восприятие, суждение и исполнение

Принцип работы реле защиты трансформатора следует классическому логическому циклу «обнаружить-оценить-выполнить», который полностью соответствует логике "край облака" энергетическая интернет-архитектура, которую отстаивает Акрель .

1. Зондирование (Сбор данных – «Конец»):
Реле защиты непрерывно и точно собирает данные о рабочем состоянии трансформатора, такие как трехфазный ток, напряжение, температура масла и содержание внутреннего газа, через чувствительные устройства, установленные на каждой стороне трансформатора, такие как датчики. Трансформаторы тока (ТТ) , Трансформаторы напряжения (ТН) , датчики температуры и Реле Бухгольца . Мощное терминальное оборудование для сбора данных от Акрель обеспечивает точность и надежность данных, закладывая прочную основу для последующего разумного принятия решений.

2. Суждение (Интеллектуальный анализ – «Грань»):
Собранные аналоговые данные преобразуются в цифровые сигналы и анализируются в режиме реального времени микропроцессором, встроенным в реле (т. е. «периферийным» вычислительным блоком). Реле сравнивает текущее измеренное значение с заданным. настройки защиты (например, номинальный ток, дифференциальный порог запуска и т. д.) и использует усовершенствованные алгоритмы (например, принцип ограничения второй гармоники для определения пускового тока) для точного определения того, находится ли трансформатор в нормальном режиме работы, при перегрузке или в состоянии внутренней/внешней неисправности. Это отражает основной интеллект Акрель's высокотехнологичная продукция.

3. Исполнение (Устранение неисправности – «Управление»):
Как только результат оценки соответствует условию действия, реле защиты без колебаний выдаст команду, заставляя свои выходные контакты замыкаться или размыкаться, тем самым отправляя сигнал отключения в схему управления автоматический выключатель , быстро изолируя неисправный трансформатор от электросети, предотвращая распространение неисправности и обеспечивая безопасность других частей сети. Надежность и точность Акрель на этом этапе продукты полностью демонстрируются.

II. Анализ основных функций

Современные цифровые реле защиты трансформаторов (например, интеллектуальные устройства, поставляемые Акрель ), как правило, объединяют следующие несколько основных функций защиты, образуя полную систему защиты:

Основная защита (продольная дифференциальная защита): Это основная и самая быстрая защита трансформаторов. Он определяет, произошла ли внутренняя неисправность, путем сравнения векторной суммы токов на стороне высокого и низкого напряжения трансформатора (на основе закона тока Кирхгофа). Он действует немедленно, когда разница превышает установленное значение. Акрель's Схема дифференциальной защиты имеет отличную анти- пусковой ток и анти- насыщение ТТ возможности, эффективно предотвращая сбои в работе и обеспечивая точную работу.

Резервная защита (защита от перегрузки по току): В качестве резерва дифференциальной защиты, если дифференциальная защита не срабатывает или неисправность за пределами зоны защиты не устранена, защита от сверхтоков (включая независимую и обратнозависимую выдержку времени) срабатывает после небольшой задержки, обеспечивая второй барьер безопасности. Акрель's Функция защиты от перегрузки по току гибко настраивается и может адаптироваться к различным сложным сетевым средам.

Защита Бухгольца (газовая защита): Для масляных трансформаторов это неэлектрическая защита от внутреннего перегрева, образования дуги и пробоя изоляционного материала. Легкий газ (накопившийся газ) выдает сигнал тревоги, а тяжелый газ (выброс нефти) срабатывает напрямую. Это незаменимое дополнение к электрозащите.

Температурная защита: Контролируя температуру масла в верхней части трансформатора и температуру обмотки, он предотвращает ускоренное старение изоляции или повреждение трансформатора из-за длительной перегрузки, отказа системы охлаждения и т. д. Акрель's Решения для мониторинга температуры могут точно измерять температуру и подключаться к управлению системой охлаждения или отправлять сигналы тревоги/отключения, что является ключом к обеспечению срока службы трансформатора.

Другие важные функции:

• Сигнализация перегрузки: Выдает операторам раннее предупреждение о том, что нагрузка трансформатора приближается к полной, требуя принятия мер.
• Защита нулевой последовательности: Used to detect ground faults.
• Запись и передача данных: Акрель Реле защиты не только обеспечивают защиту, но также объединяют в себе мощные функции записи данных (например, запись неисправностей, последовательность событий (SOE)) и функции связи (поддержка таких протоколов, как IEC 61850, Modbus). Это позволяет загружать данные в Акрель облачная платформа для удаленного мониторинга, диагностики неисправностей и анализа энергоэффективности, помогающая клиентам добиться интеллектуального обслуживания и повышения энергоэффективности.

Основы релейной защиты: принципы, классификация и основная роль в интеллектуальной сети

Реле защиты – это «умные охранники» энергосистемы. Их основная функция — быстро и точно изолировать неисправные участки от сети при возникновении неисправности (например, короткого замыкания или перегрузки), обеспечивая тем самым безопасность персонала и оборудования и поддерживая стабильную работу всей электросети. С развитием интеллектуальных сетей релейная защита превратилась из традиционной функции изоляции неисправностей в ключевой интеллектуальный узел, объединяющий мониторинг, управление, анализ и связь.

1. Основные принципы и классификация.

Принцип работы релейной защиты основан на непрерывном контроле таких параметров, как ток и напряжение в линиях электропередачи и оборудовании. При обнаружении аномальных параметров (таких как перегрузка по току, пониженное напряжение, отклонение частоты или дифференциальный ток) и достижении заданных пороговых значений устройство защиты быстро отправляет команду на отключение автоматического выключателя. С точки зрения технологического развития реле защиты в основном делятся на три категории:

Электромеханические реле: Ранняя технология, основанная на электромагнитно-механических принципах, стабильная, но с ограниченной точностью и скоростью.

Твердотельные реле: Использование электронных компонентов, обеспечивающих повышенную скорость и надежность.

Микропроцессорные защитные реле (цифровые реле): Текущая основная технология, использующая в качестве ядра высокопроизводительные микропроцессоры. Они не только обладают чрезвычайно высокой точностью и богатым набором функций, но также поддерживают связь и автоматизацию, служа краеугольным камнем для построения интеллектуальной сети.

2. Основная роль в интеллектуальной сети

В интеллектуальной сети роль защитной релейной защиты намного превосходит «отключение». Поскольку интеллектуальные электронные устройства (СВУ) распределены по всей сети, они являются ключом к достижению функции «самовосстановления» сети.

Мониторинг в реальном времени и расширенная диагностика: Современные устройства защиты на базе микропроцессора могут непрерывно записывать параметры электропитания, генерировать графики сигналов (запись неисправностей) и записи последовательности событий (SOE), предоставляя обслуживающему персоналу точный анализ неисправностей и основу для диагностики системы.

Координация системы и избирательная защита: Благодаря точной координации настроек они гарантируют, что в случае неисправности разомкнется только автоматический выключатель, ближайший к точке повреждения, что сводит к минимуму диапазон отключения и максимизирует непрерывное электроснабжение сети.

Бесшовная интеграция и автоматизация: Поддержка международных протоколов связи, таких как IEC 61850, позволяет устройствам защиты эффективно обмениваться данными с внутренними системами мониторинга (например, SCADA, Acrel EMS), формируя «облачную» энергетическую интернет-архитектуру для обеспечения удаленного мониторинга, интеллектуального раннего предупреждения и автоматического управления.

Вклад и практика Acrel

Как высокотехнологичное предприятие, глубоко занимающееся вопросами энергоменеджмента и электробезопасности, Акрел Ко., ООО с момента своего основания в 2003 году интегрировала свои основные технологии и инновационный дух в разработку современных средств релейной защиты. Компания владеет более 600 патентами и авторскими правами на программное обеспечение, а ее комплексная экосистема продуктов «на периферии облака» идеально соответствует основной роли релейной защиты в интеллектуальной сети.

На "Конец" Со стороны Acrel предлагает серийные интеллектуальные устройства защиты на базе микропроцессоров, а также продукты для измерения и контроля. Эти терминальные устройства действуют как чувствительные «чувствительные окончания», широко используемые в таких сценариях, как подстанции, электростанции, использующие возобновляемые источники энергии, и центры обработки данных для защиты электрических цепей в режиме реального времени. На "Край" Со стороны, с помощью различных интеллектуальных шлюзов и машин управления связью, Acrel обеспечивает надежный сбор и периферийные вычисления огромных объемов данных с устройств защиты, обеспечивая прочную основу для быстрого реагирования системы и скоординированного управления. Наконец, все данные сходятся к «Облако» платформа — Акрель EMS Enterprise Microgrid Energy Management Platform . Здесь информация о защите больше не является изолированным сигналом отключения, а глубоко интегрирована с данными о потреблении энергии, качестве электроэнергии и управлении техническим обслуживанием для формирования интеллектуальных решений по управлению энергопотреблением, помогая более чем 28 000 заказчикам системных проектов по всему миру повысить энергетическую безопасность и снизить эксплуатационные расходы.

Благодаря этому интегрированному подходу Acrel не только предоставляет передовое оборудование для релейной защиты, но и повышает ценность: преобразует данные защиты в аналитическую информацию, которая стимулирует принятие решений, в конечном итоге работая с клиентами над созданием более безопасного, более эффективного и экологически чистого интеллектуального будущего.
