AIM-D500-CA Устройство контроля изоляции DIN-рейки постоянного тока IMD с IEC61557-8

МЭК61557-8

Мониторинг сопротивления изоляции зарядной станции постоянного тока

Номинальное напряжение: 50 В~1000 В

Соответствие CHAdeMO 3.0 и комбинированной системе зарядки (CCS)

Обнаружение пониженного и повышенного напряжения

Режим остановки для отключения генератора измерительных импульсов

Связаться с нами
ПРЕДЫДУЩИЙ: Сертифицированный UL двухканальный счетчик энергии постоянного тока 0–1000 В для зарядного устройства для электромобилей
СЛЕДУЮЩИЙ: AIM-D100-TH Устройство контроля изоляции DIN-рейки постоянного тока IMD с ЖК-дисплеем

+86-18702106858 / +86-21-69156352

[email protected]

  • Описывать

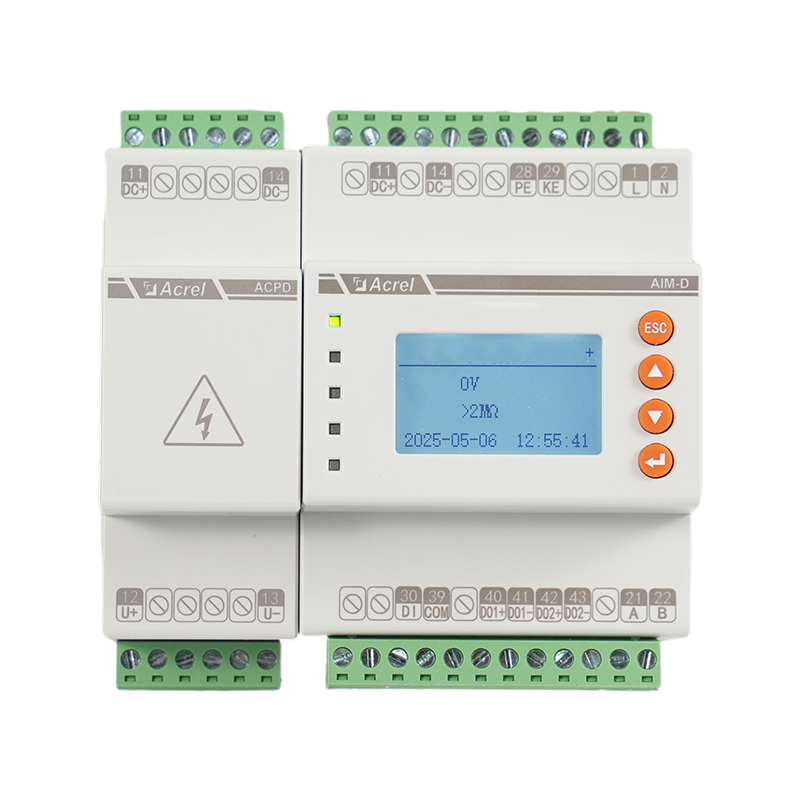

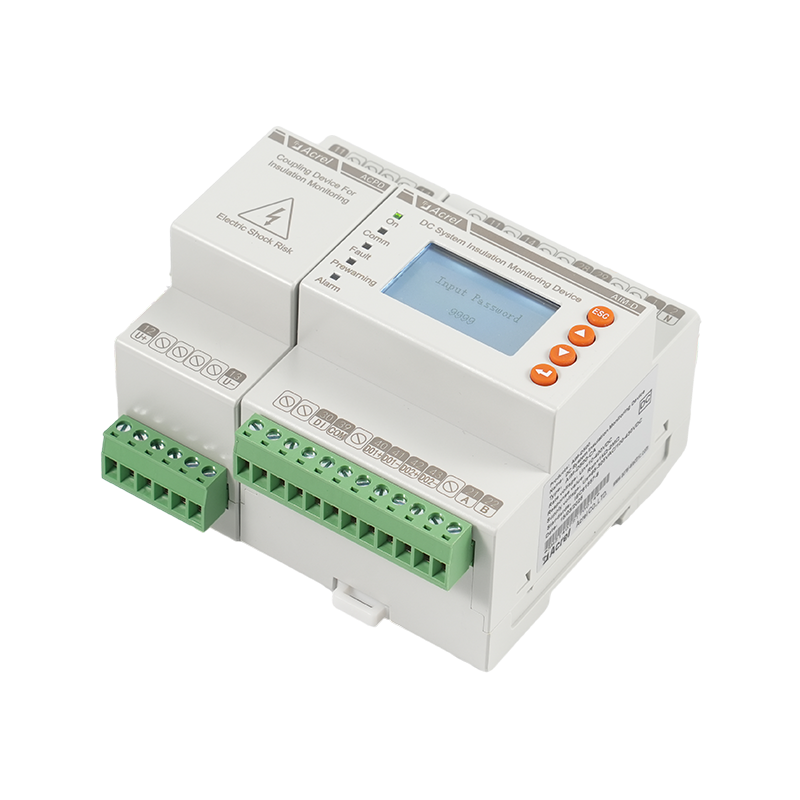

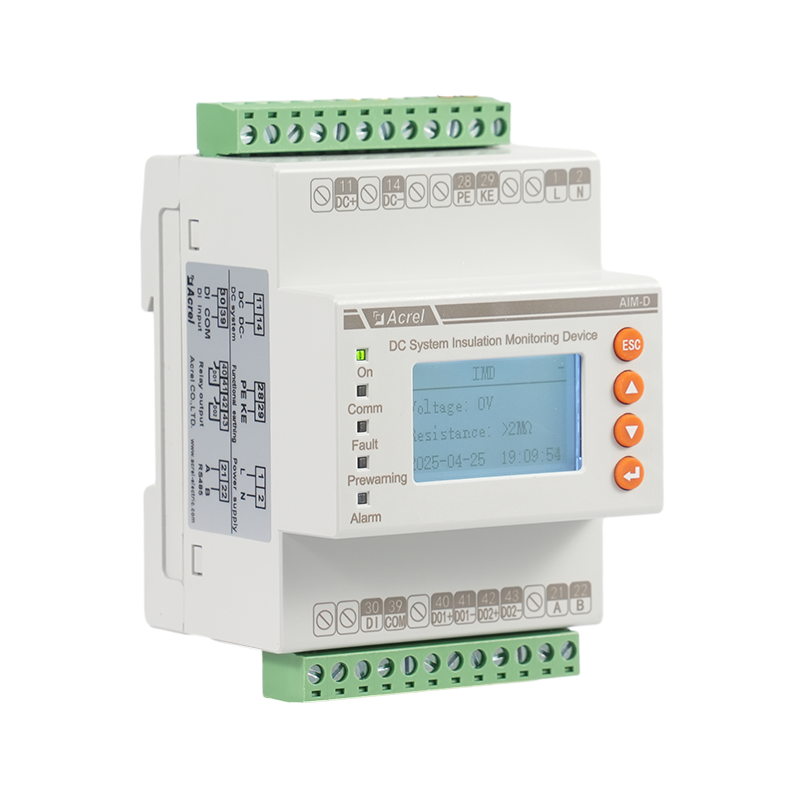

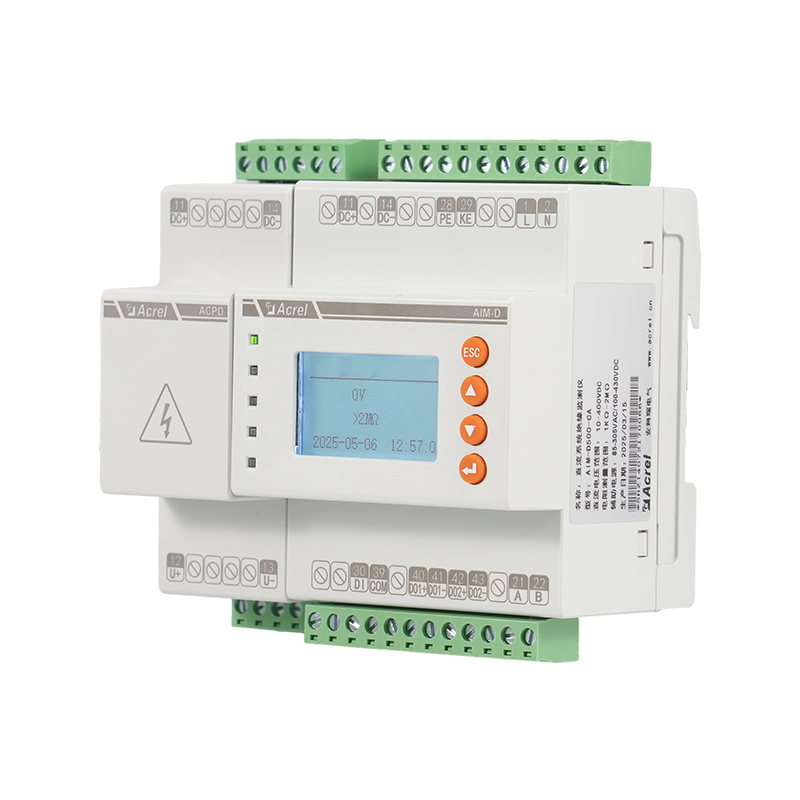

  • Монитор изоляции постоянного тока Acrel AIM-D500-CA — это современное устройство, предназначенное для систем постоянного тока 0–1000 В, обеспечивающее безопасность электропитания путем непрерывного мониторинга сопротивления изоляции в ИТ-системах.

    Он соответствует требованиям IEC 61557-8 и совместим с комбинированной системой зарядки (CCS) и стандартом CHAdeMO 3.0.

    Он может контролировать сопротивление изоляции зарядных станций постоянного тока с номинальным диапазоном напряжения системы от 50 В до 1000 В.

    Устройство имеет четырехмодульный корпус и монтируется на DIN-рейку, что упрощает установку и интеграцию в существующие системы.

    Он также имеет возможность измерять напряжение системы и обнаруживать условия пониженного и повышенного напряжения.

    Режим остановки позволяет пользователям отключать генератор измерительных импульсов через протокол Modbus, через меню устройства или с помощью внешней кнопки.

    AIM-D500-CA — идеальное решение для таких приложений, как электростанции, подстанции, зарядные устройства для электромобилей, системы ИБП и солнечные системы.

  • Технические характеристики
  • Товар Параметр
    Напряжение питания Напряжение питания Us 85~265 В переменного/постоянного тока
    Частота 50/60 Гц
    Потребляемая мощность ≤ 5 Вт
    ИТ-система контролируется Номинальный напряжение сети с АСPD300, Un DС 50 … 1000В
    Номинальный напряжение сети без ACPD300, Un DС 50 … 400В
    Значения ответа Значение срабатывания (предупреждение о нарушении изоляции) Изоляция предельное значение тревоги … 2М Ом
    Значение срабатывания (сигнал тревоги нарушения изоляции) 1 тыс. Ом… 2М Ом
    Родственник неопределенность ± 15%, ± 2 тыс. Ом
    Пониженное напряжение обнаружение (80%~100%) Un(выкл.) *
    Обнаружение перенапряжения (100%~120%) Un(выкл.) *
    точность 1%, ± 1В
    Режим CCС и CЧAdеMО 3.0 Допустимая емкость утечки системы ≤ 20 мкФ
    Диапазон измерения и отображения сопротивления изоляции 1 тыс. Ом… 2М Ом
    Измерение неопределенность / Относительная неопределенность C е ≤ 5 мкФ : ± 15%, ± 2 тыс. Ом
    C е >5 мкФ и Р Ф >100 тыс. Ом : ± 15%
    Время ответа ≤ 10 с
    Интерфейс RS485/Modbus-RTU
    Релейный выход 2 x 1 НО контакт, 250 В переменного тока, 3 А, 30 В постоянного тока, 5 А
    Окружающая среда O рабочая температура - 1 0 ℃ ~ 55 ℃
    S температура хранения - 2 0 ℃ ~ 70 ℃
    H влажность ≤95% относительной влажности , нет конденсата и агрессивный газ
    A высота ≤2000м
    вес AIM-D500-CA 244,3 г

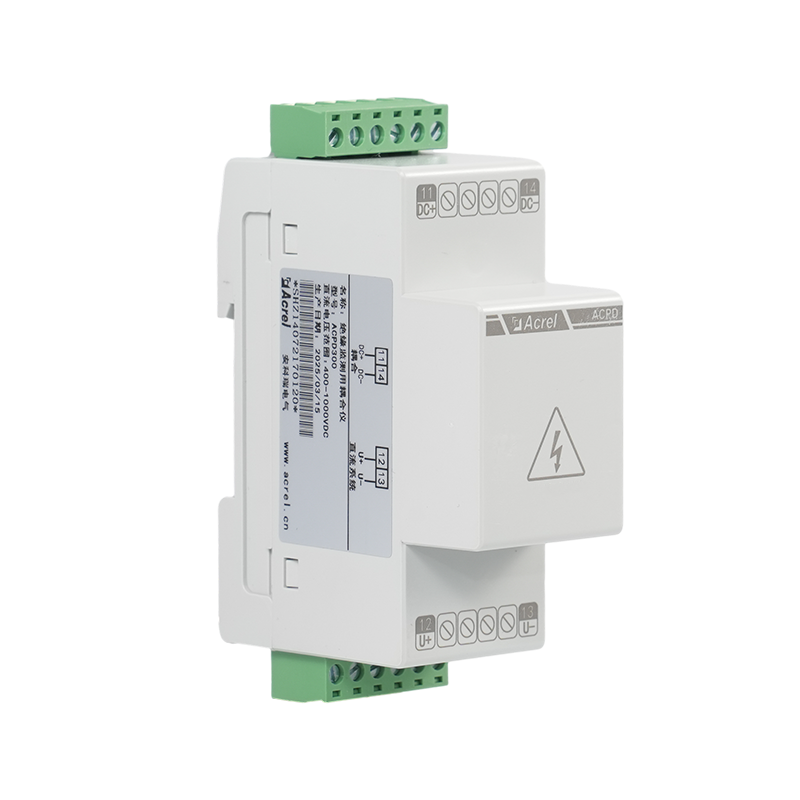

    ACPD300 86,1 г
    Сертификация CE, IEC,RoHS

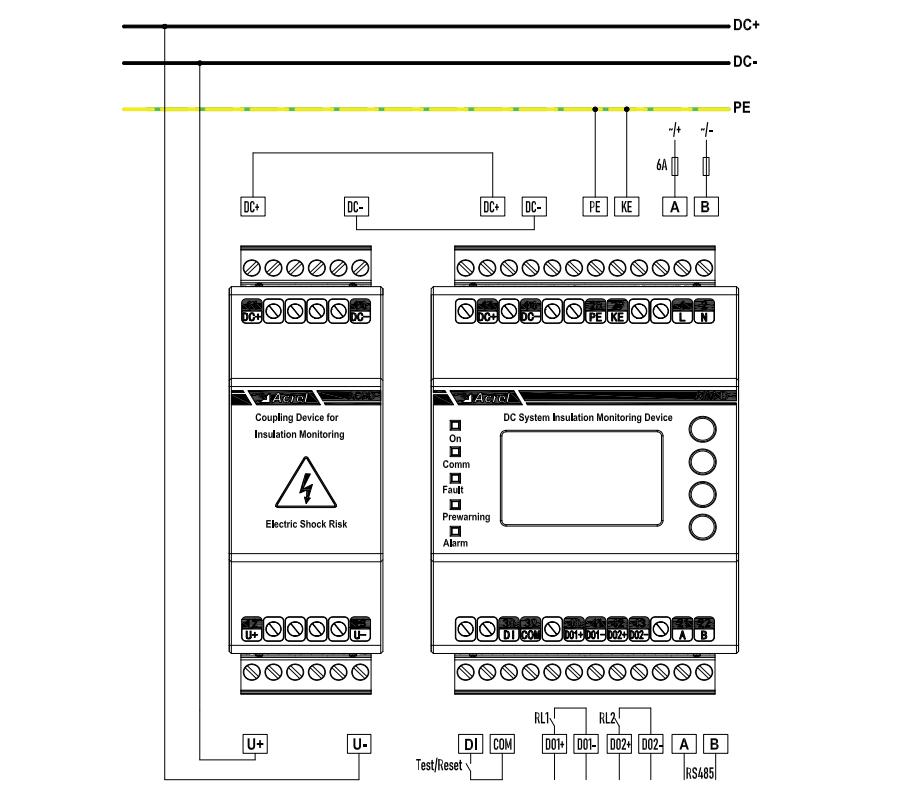

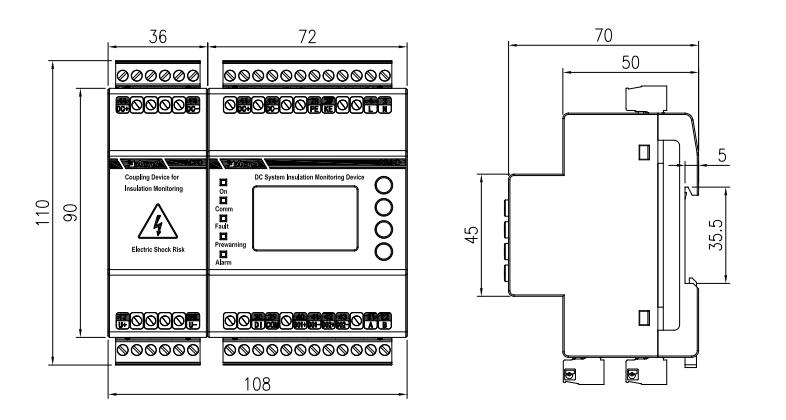

  • Габариты и схема подключения

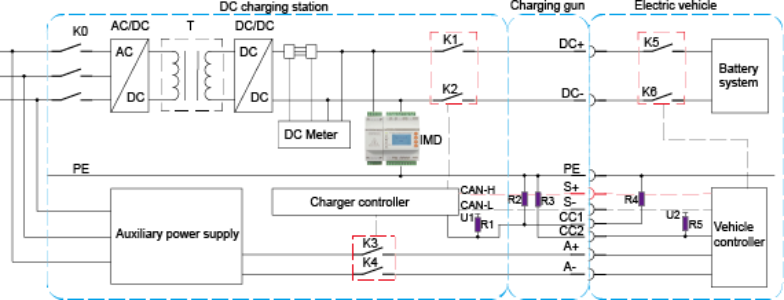

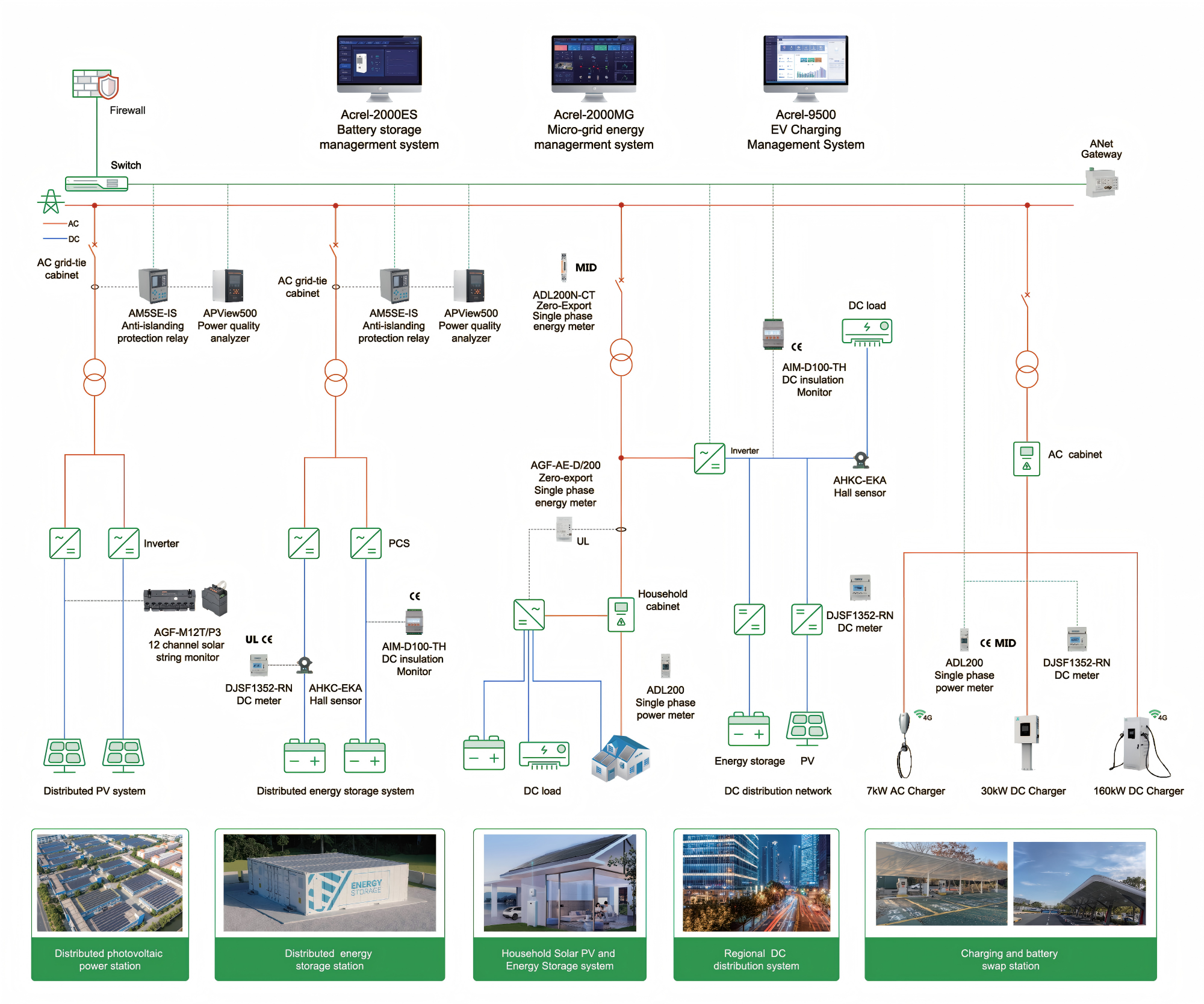

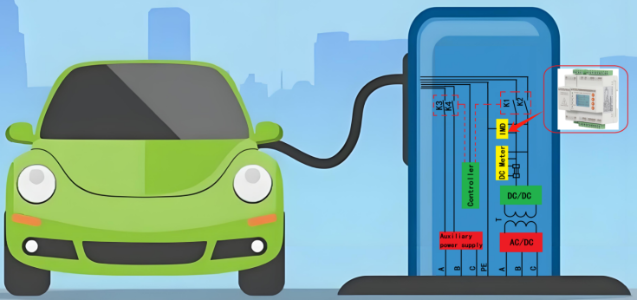

  • Сценарий применения
