Сертифицированный MID счетчик энергии постоянного тока на 360 А с прямым входом для зарядного устройства для электромобилей

Acrel DJSF1352-D-360 — это счетчик энергии постоянного тока с DIN-рейкой, предназначенный для зарядки электромобилей током 360 А, фотоэлектрических систем и аккумуляторов. Он одновременно измеряет, отображает и записывает напряжение постоянного тока (0–1000 В), двунаправленный ток (360 А), мгновенную мощность (кВт) и совокупную активную энергию (кВтч) с точностью класса 1/B. Сегментный ЖК-дисплей и дополнительный модуль удаленного дисплея DJSF1352-L обеспечивают в реальном времени показания напряжения, тока, мощности, даты/времени, внутренней температуры, а также регистров прямой и обратной энергии.

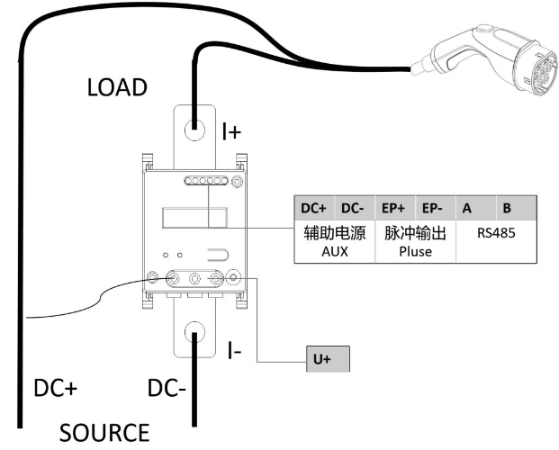

Гибкость источника питания обеспечивается вспомогательным входом 9–36 В постоянного тока, потребляющим ≤3 Вт. Два гальванически изолированных порта RS-485 (винтовые клеммы RJ12) поддерживают протоколы Modbus-RTU, DL/T 645-2007 и DL/T-698, что обеспечивает последовательную интеграцию с серверными модулями EMS, SCADA или OCPP. Программируемые импульсные выходы (100–300 имп/кВтч) позволяют осуществлять измерения коммерческого уровня и рабочие процессы сертификации MID.

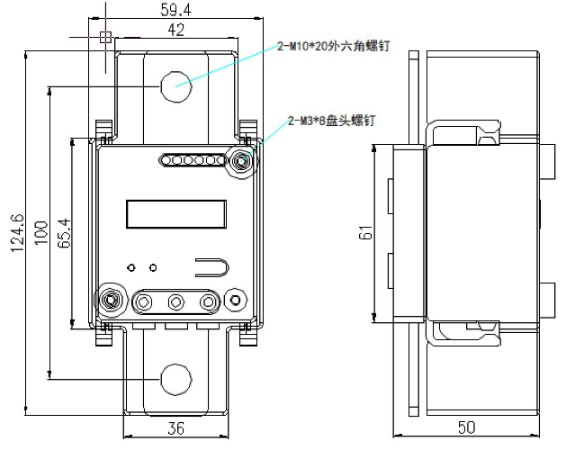

Разработанный для суровых условий, счетчик выдерживает температуру от –40 °C до 70 °C, относительную влажность 95 % без конденсации, высокопоточное напряжение 4,4 кВ/1 мин, перенапряжение 6 кВ и изоляцию ≥40 МОм. Монтаж на рейке DIN-35, момент затяжки клемм 0,5 Н·м и инструкции по прокладке экранированной витой пары упрощают установку и минимизируют электромагнитные помехи. Параметры — адрес, скорость передачи данных, четность, десятичные разряды энергии, флаги защиты от несанкционированного доступа — защищены паролем (по умолчанию 0001) с помощью встроенных кнопок или удаленной записи в регистр.

DJSF1352-D-360 обеспечивает надежный дополнительный учет для солнечных коллекторов, быстрых зарядных устройств постоянного тока для электромобилей и промышленных систем ИБП.
