Беспроводное измерение температуры трансформатора/шины/контакта соединителя/двигателя. Попрощайтесь с пассивным ремонтом, круглосуточным онлайн-измерением температуры и установите «термометры» на свое электрооборудование!

15 04, 2026

Важность мониторинга температуры электрооборудования

Электричество является основой промышленного производства, коммерческой эксплуатации и обеспечения средств к существованию, а температура оборудования является «барометром» электробезопасности. Распределительные устройства высокого и низкого напряжения, трансформаторы, шины и кабельные соединения склонны к локальному перегреву из-за плохого контакта, старения изоляции и перегрузок при длительной работе с высокими нагрузками. Если не принять своевременный контроль, это может привести к повреждению оборудования, остановке производства или даже возгоранию электропроводки с невообразимыми серьезными последствиями.

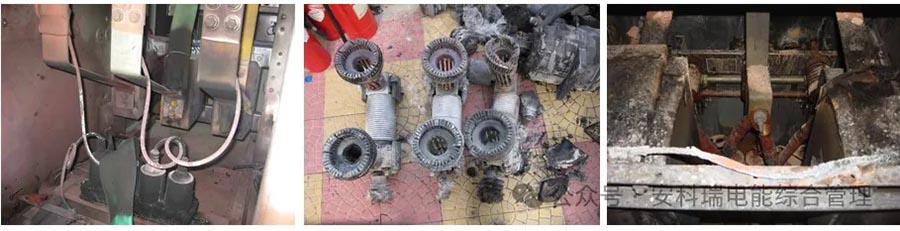

Пока к энергосистеме подключено различное электрооборудование, оно будет выделять определенное количество тепла посредством определенного тока, и температура будет повышаться. В энергосистеме многие крупные аварии происходят из-за усиления перегрева электрооборудования. Если скрытая опасность перегрева электрооборудования может быть своевременно обнаружена, меры по техническому обслуживанию или ремонту могут быть приняты своевременно, а скрытые опасности неисправности могут быть устранены, можно значительно уменьшить количество аварий в системе электроснабжения и повысить надежность электроснабжения. Поэтому очень важно своевременно обнаружить и правильно проанализировать перегретые части электрооборудования.

Традиционные методы измерения температуры больше не соответствуют современным требованиям электробезопасности.

① Восковой лист для температурных испытаний невозможно контролировать в режиме реального времени, что создает значительный риск старения и выхода из строя.
② Инфракрасное измерение температуры имеет слепые зоны, которые нельзя обнаружить или на которые нельзя положиться внутри закрытого шкафа.
③ Проводная проводка для измерения температуры сложна, связана с высокими рисками изоляции, сложностью ремонта и высокими затратами на техническое обслуживание.
④ Режим пассивного ремонта и последующего восстановления не может предотвратить скрытый риск перегрева.

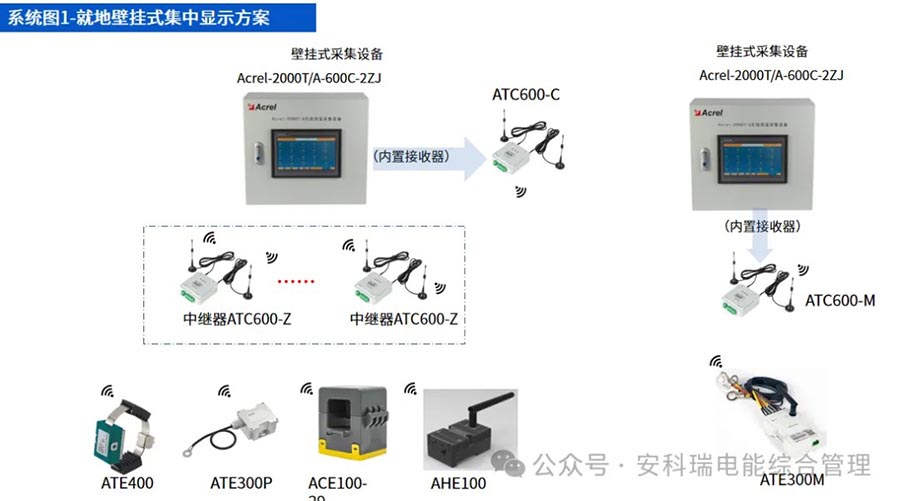

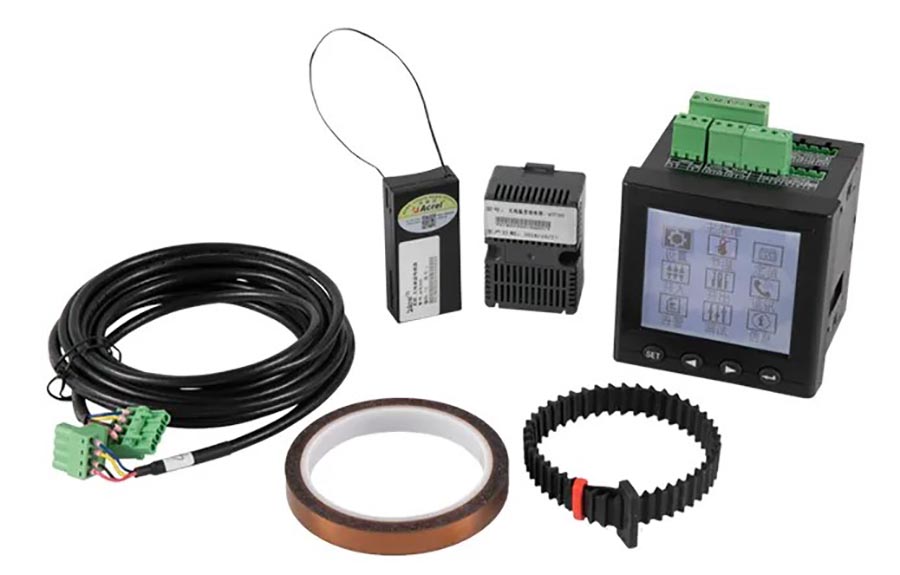

Комплексное программное и аппаратное решение Acrel для беспроводного измерения температуры

Универсальное интегрированное решение Acrel для беспроводного измерения температуры, в основе которого лежит «пассивная беспроводная связь, точное распознавание, интеллектуальное предупреждение, а также удобство эксплуатации и обслуживания», полностью устраняет узкие места традиционного измерения температуры и обеспечивает переход от «пассивного ремонта» к «активному предотвращению и контролю» в области энергобезопасности.

У нас есть решения Acrel для беспроводного измерения температуры, включающие датчики, приемопередатчики, устройства отображения и интегрированные системные платформы!

Каковы сценарии применения беспроводного измерения температуры? Где он используется?

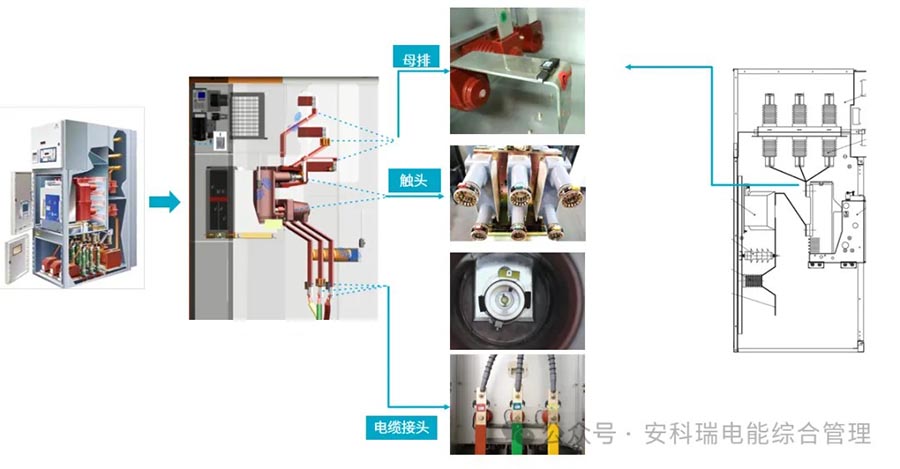

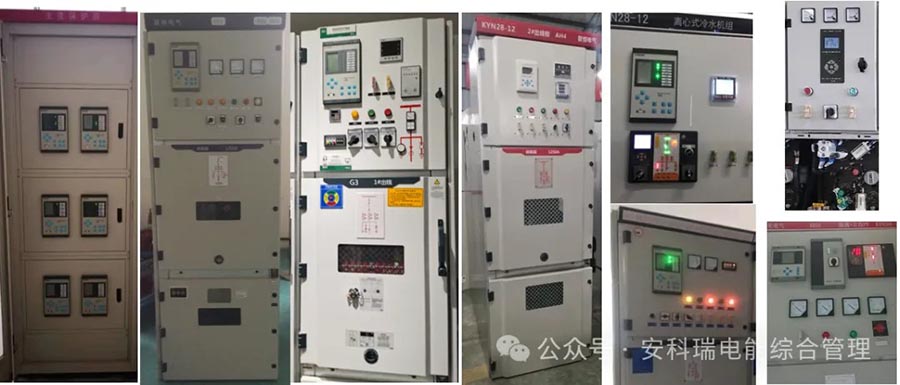

Требования к измерению температуры. Распределительные устройства высокого напряжения

Например: измерение температуры кабельных соединений, точек контакта и шин.

Измерение температуры кабельного соединения
Контактное измерение температуры
Измерение температуры материнской шины

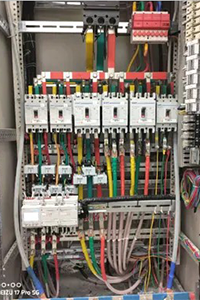

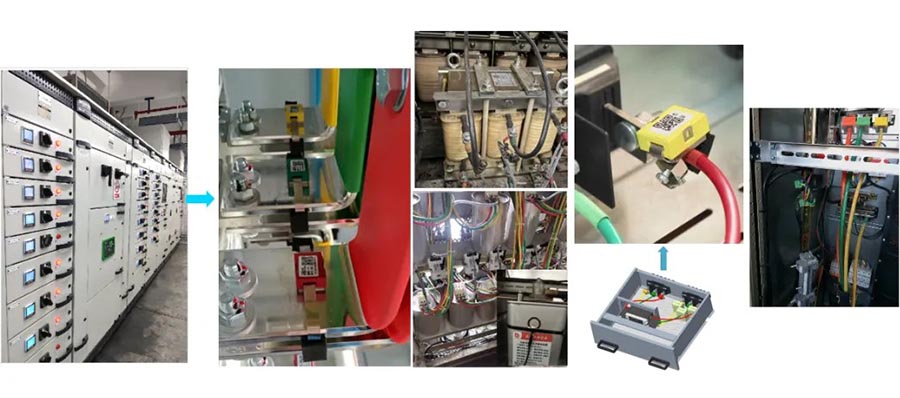

Требования к измерению температуры — шкаф низкого напряжения

Например, измерение температуры разъемов/шин рамных автоматических выключателей, поверхностей конденсаторов/реактивных сопротивлений, кабельных разъемов выдвижных шкафов и разъемов выходных низковольтных кабелей.

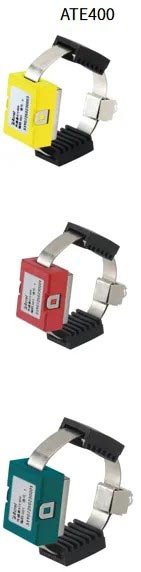

·Измерение температуры разъема выключателя корпуса/шины

· ATE400

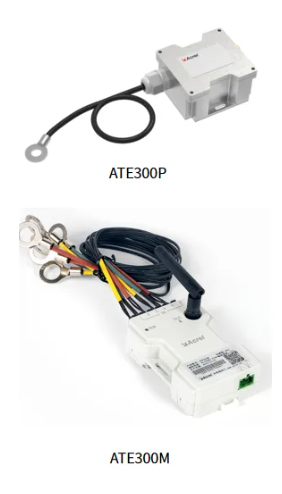

· Блок измерения поверхности конденсатора/реактивного сопротивления

· АТЕ300М

· Измерение температуры кабельного разъема шкафа с выдвижным ящиком

· ATE400

· Измерение температуры разъема исходящего низковольтного кабеля

· АСЕ100

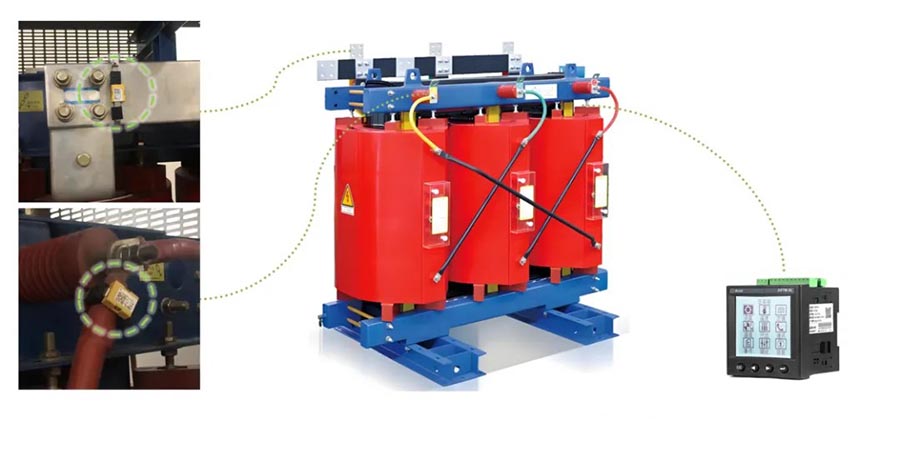

Требования к измерению температуры — измерение температуры трансформатора

Например, измерение температуры соединений трансформатора и внутренних обмоток.

· Измерение температуры соединения трансформатора

· ATE400

· Измерение температуры внутренней обмотки трансформатора

· (Предустановленный ПТ100) ARTM-8L

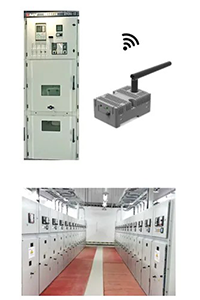

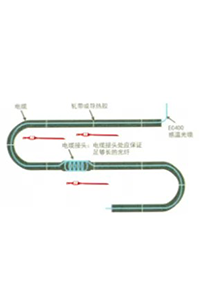

Требования к измерению температуры — распределительная коробка, внутренний кабель, шкаф/внутри и т. д.

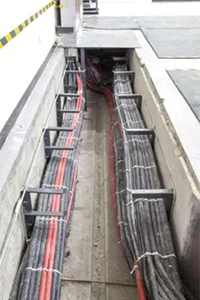

Например, измерение температуры распределительных коробок, внутренних кабельных траншей, а также температуры и влажности внутри помещений распределительных устройств/распределительных помещений.

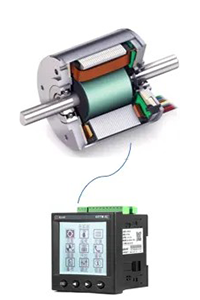

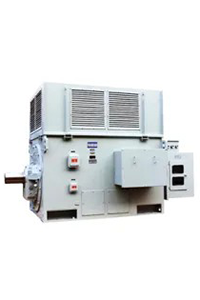

Требования к измерению температуры – измерение температуры двигателя

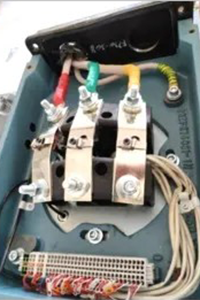

Например: измерение температуры на поверхности двигателя, измерение температуры на распределительной коробке двигателя и измерение температуры на внутренней обмотке двигателя.

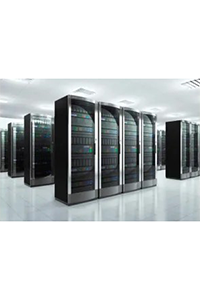

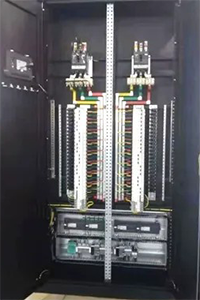

Потребности промышленных заказчиков в измерении температуры — Центр обработки данных

Например: измерение температуры внутренних кабельных лотков/шинопроводов, измерение температуры серверов центров обработки данных и измерение температуры соединений колонных шкафов центра обработки данных.

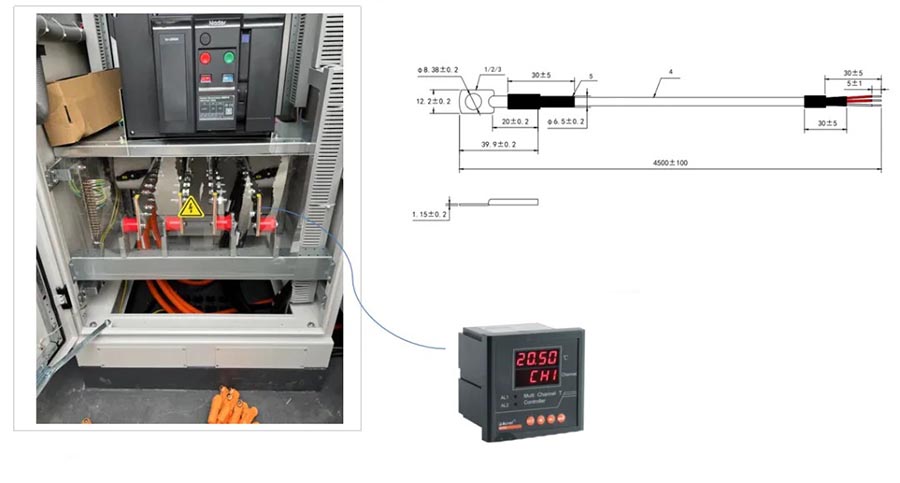

Потребность в измерении температуры у промышленных клиентов - контейнер для хранения энергии

Например, требуется измерение температуры на шине постоянного тока контейнера для хранения энергии.

Модель PT100: MPT101B130006

Сопротивление напряжению: AC3000В/DC 4300В

Шина постоянного тока для контейнера хранения энергии

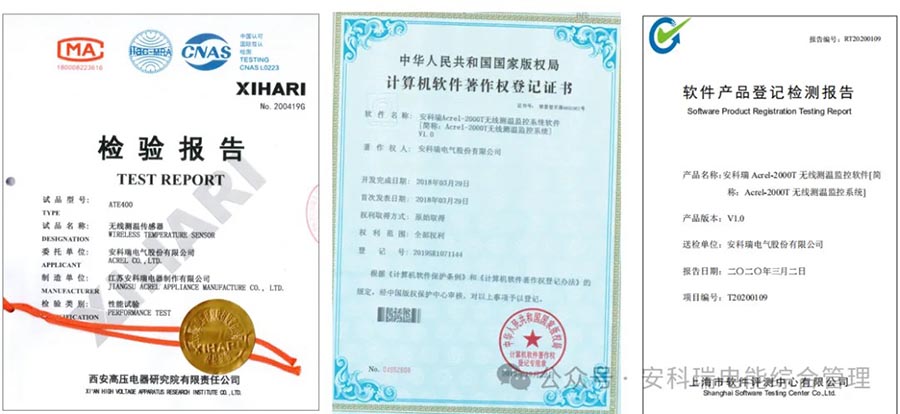

Квалификационный сертификат продукта Acrel для беспроводного измерения температуры

Четыре основных преимущества определяют новый стандарт измерения температуры электропитания

1. Пассивная беспроводная связь, не требующая обслуживания, устраняющая риски безопасности в корне.

Пассивный RFID-датчик серии ATE800 использует технологию сбора радиочастотной энергии, которая не требует батарей или проводов и не требует технического обслуживания в течение всего срока службы, полностью исключая риски выхода из строя батареи и изоляции высоковольтной проводки в условиях высоких температур. Индукционный датчик мощности датчика ATE400 может запускаться при токе ≥ 5 А, имеет длительный срок службы и стабильную онлайн-работу в сценариях с высокой нагрузкой, что значительно снижает затраты на эксплуатацию и техническое обслуживание.

2. Высокая точность измерения, позволяющая точно фиксировать повышение температуры на 0,5 ℃.

Используя высокоточные чипы измерения температуры с точностью ± 1 ℃ и диапазоном измерения температуры от -50 ℃ до 125 ℃, он может чутко фиксировать небольшие изменения температуры, заранее предупреждать о повышенном контактном сопротивлении и потенциальных неисправностях перегрева, а также пресекать скрытые опасности на стадии бутона. Данные остаются стабильными в условиях сильных помех, что делает их безопасными для использования в высоковольтных шкафах и в сценариях с плотными шинами.

3. Установка без каких-либо модификаций, можно быстро реализовать как новые, так и старые проекты.

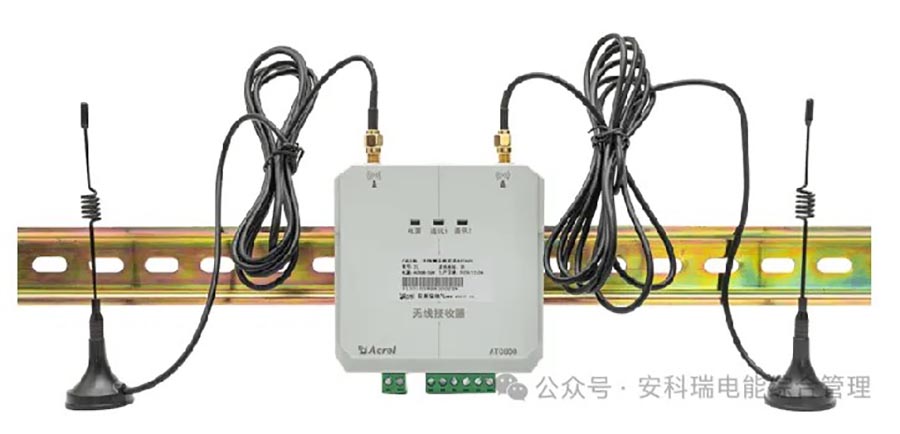

Существуют различные формы установки, такие как ленточный, болтовой и патч-тип, которые не требуют демонтажа или отсоединения оборудования. Приемник поддерживает установку на рейку, гибкий выбор антенны 13774430992, стабильный сигнал для сложных шкафов, быстрое развертывание для новых проектов и обновление в один клик для старых распределительных помещений.

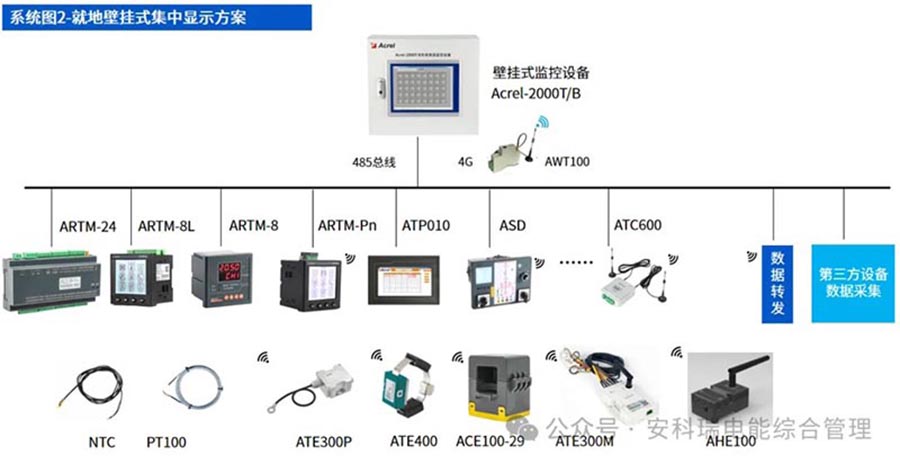

4. Полная цепочка интеллектуального управления, местное и удаленное «двойное страхование».

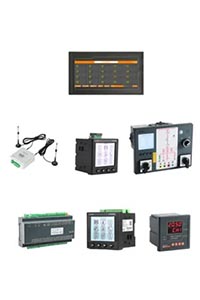

От мониторинга одного шкафа до централизованного управления, Ankerui создала полную матрицу продуктов:

Устройство отображения ARTM Pn: поддерживает 60 датчиков на единицу, подходит для небольших и средних распределительных помещений;

Беспроводной приемопередатчик измерения температуры ATC: поддерживает централизованный доступ к 240 позициям датчиков;

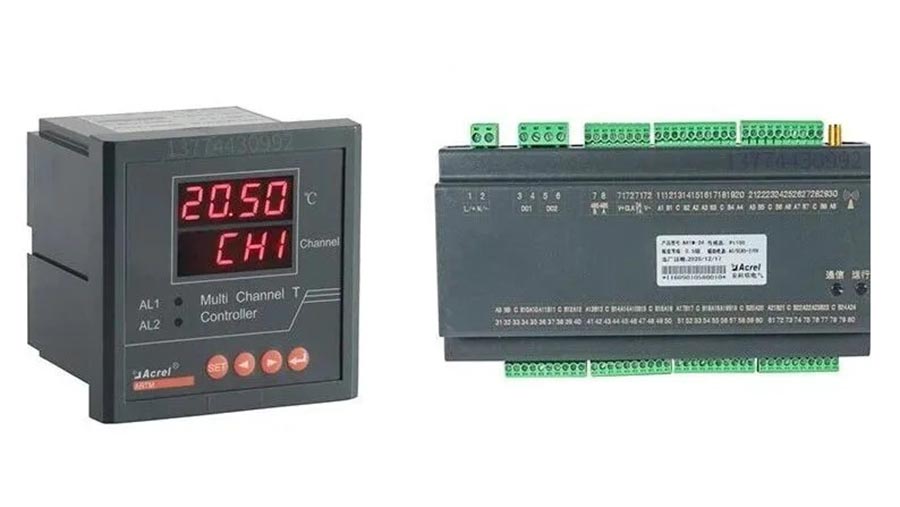

Прибор контроля ARTM8: предназначен для многоканального измерения температуры трансформаторов и реакторов.

Беспроводной прибор для измерения и контроля температуры с 8/24 каналами

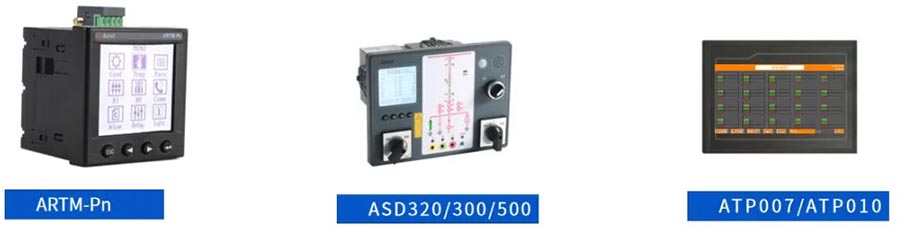

Дисплейный терминал

АРТМ-Пн
Рабочий источник питания: AC85 ~ 265 В, DC 100 ~ 300 В адаптивный, потребляемая мощность 8 Вт.
Способ установки: Встраиваемый монтаж, проем 92*92, глубина 65.
Интерфейс связи: 1 последовательный интерфейс связи RS485, протокол связи Modbus RTU
Контактное измерение температуры: can connect to 60 ATE400
Контактное измерение температуры accuracy: ± 1 ² C
Получение входа: 4-канальный встроенный вход 12 В, способный собирать информацию о состоянии автоматических выключателей, ручных тележек и т. д.
Конфигурация выхода: 2-канальный пассивный выход с функцией сигнализации высокой температуры/перегрева/разницы температур фаз/внезапного изменения температуры.
Измерение электрических параметров: ток, напряжение, частота, активная мощность, реактивная мощность, кВтч и т. д., уровень 0,5.

АСД320/300/500
Рабочий источник питания: переменный/постоянный ток 220 В, адаптивный переменный/постоянный ток 110 В.
Требования к входу состояния: Пассивный вход с сухими контактами (внутренний источник питания устройства отображения состояния)
Точность измерения и регулирования температуры и влажности: температура<1°С; относительная влажность<3%
Беспроводное измерение температуры: может использоваться с беспроводным датчиком температуры ATE400, диапазон измерения температуры -50 ℃ ~ 125 ℃ C.
Выходная мощность нагрева и сигнализации: 220 В переменного тока/5 А.
Требование к отображению в реальном времени: ток короткого замыкания вторичной стороны датчика под напряжением на землю при номинальном напряжении должен быть больше 200 мкА.
Система 10кВ, емкость датчика>100пФ;
Система 35кВ, емкость датчика>35пФ;
Система 6 кВ, емкость датчика>180pE
Связь: последовательный интерфейс связи RS485, протокол Modbus RTU (ASD500 с большим сетевым портом)
Размеры: 238мм*178мм*83мм (ширина*высота*глубина)

АТП007/АТП010
Рабочий источник питания: DC24V
Способ установки: Встроенная установка.
Интерфейс связи: стандартная конфигурация включает 1 последовательный интерфейс связи RS485 (протокол Modbus RTU).
1 порт Ethernet
Контактное измерение температуры accuracy: ± 1 ° C
Сигнализация высокой температуры: зуммер белого пояса устройства активируется, когда температура превышает установленное значение.

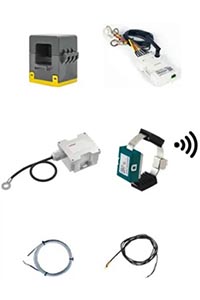

Активный беспроводной датчик температуры

Беспроводной датчик температуры с питанием от трансформатора тока

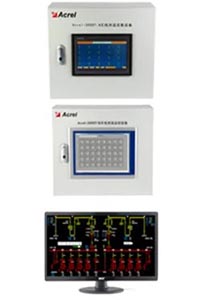

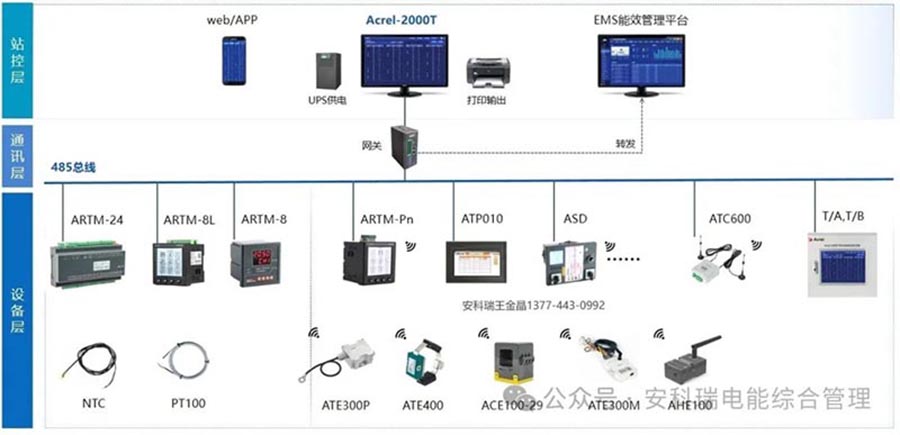

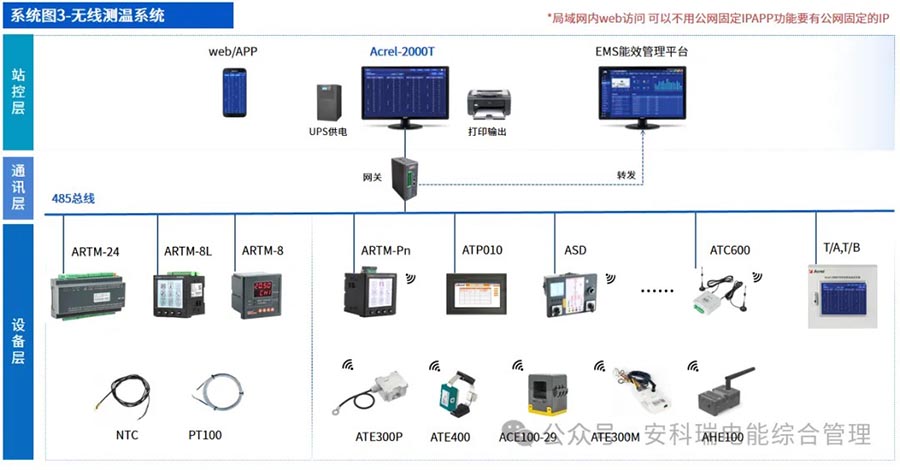

Платформа беспроводной системы мониторинга температуры Acrel-2000T, выступающая в роли «умного мозга», обеспечивает круглосуточный мониторинг в режиме реального времени, многоуровневое предупреждение (голосовые всплывающие SMS-сообщения в приложении), отслеживание исторических данных и управление проверками с обратной связью. Он может определять температурный статус всей станции, не выходя из дома, что значительно повышает эффективность эксплуатации и технического обслуживания.

Полный охват сцены, обеспечение безопасности электроснабжения предприятия

Решение Ankerui для беспроводного измерения температуры широко используется в:

√Зона химического/сталелитейного/производственного предприятия

√ЦОД, логистический центр

√Парк холодовой цепи

√Новое строительство и реконструкция подстанций и распределительных помещений

√Аэропорты, больницы, коммерческие здания, транспортные узлы

√Шкафы высокого напряжения, шины, кабельные соединители, контакты выключателей.

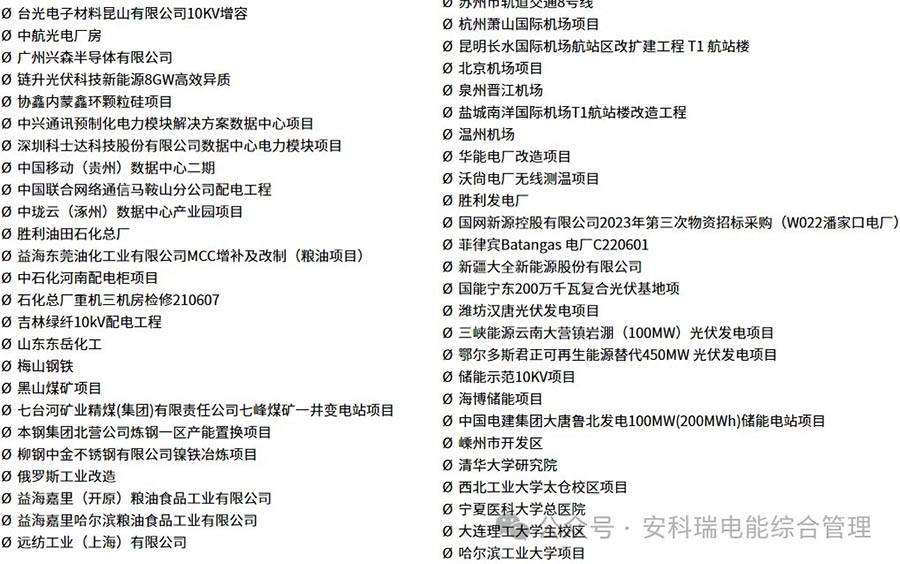

Распределение дел

Английский химический проект Шаньдун включает в себя главную подстанцию 35 кВ и 3 подстанции 10 кВ, в общей сложности 76 высоковольтных шкафов. Каждый шкаф оснащен 6-точечным беспроводным измерением температуры с использованием датчиков ATE200/ATE400 и интеллектуального управления ASD320 для обеспечения круглосуточного онлайн-измерения температуры и предупреждения о нештатных ситуациях в режиме реального времени для высоковольтного оборудования по всей станции, что эффективно обеспечивает электробезопасность в сценариях с высоким химическим риском и устраняет риски перегрева, пожара и незапланированных отключений электроэнергии.

Электрическая безопасность – немаловажный вопрос; точное измерение температуры обеспечивает безопасность

Сегодня, с ускоренным продвижением строительства двухуглеродных и интеллектуальных энергосетей, электробезопасность больше не является «вопросом с несколькими вариантами ответов», а «обязательным курсом». Перегрев электрооборудования – основная скрытая опасность, вызывающая отключения электроэнергии и электропожары. Традиционные методы измерения температуры имеют болевые точки, такие как большие слепые зоны, невозможность мониторинга в режиме реального времени и трудности с ремонтом.

Универсальное решение Ankerui для интеграции беспроводного измерения температуры обладает основными преимуществами пассивной беспроводной связи, высокоточного измерения, установки без изменений и полного интеллектуального управления с переходом от пассивного ремонта к активному предотвращению и контролю. Датчики серии ATE не требуют батарей, не требуют обслуживания и работают в паре с платформой мониторинга Acrel-2000T для обеспечения круглосуточного многоуровневого предупреждения и отслеживания данных. Они широко используются в химической промышленности, центрах обработки данных, транспортных узлах и других сценариях, помогая предприятиям устранять «мертвые зоны» температуры, снижать затраты на эксплуатацию и техническое обслуживание, предотвращать электрические пожары и по-настоящему обеспечивать контроль безопасности, предотвращение скрытых опасностей, отслеживание данных и подотчетность.

Выбор продукта/решения/лист технических характеристик

Нажмите и удерживайте, чтобы распознать QR-код, или позвоните по номеру 13774430992.
