Подробное объяснение технологий LoRa и LoRaWAN и решения для их применения

22 10, 2025

1. Что такое ЛоРа?

LoRa (Long Range) — это технология беспроводной связи, известная своими большое расстояние передачи, низкое энергопотребление и сильная защита от помех . Он особенно подходит для сценариев, требующих долгосрочной эксплуатации и широкомасштабного покрытия, таких как умные города и мониторинг окружающей среды.

(1) Сравнение с другими технологиями беспроводной связи

По сравнению с такими технологиями, как 4G, Wi-Fi, NB (узкополосный Интернет вещей) и Bluetooth, LoRa имеет более низкую скорость передачи данных и емкость, но ее преимуществами являются:

• Увеличенное расстояние передачи : более широкий охват, чем у Wi-Fi.
• Низкое энергопотребление : Подходит для длительного использования с батарейным питанием.
• Более низкая стоимость : Не нужно платить за трафик данных, как в 4G.

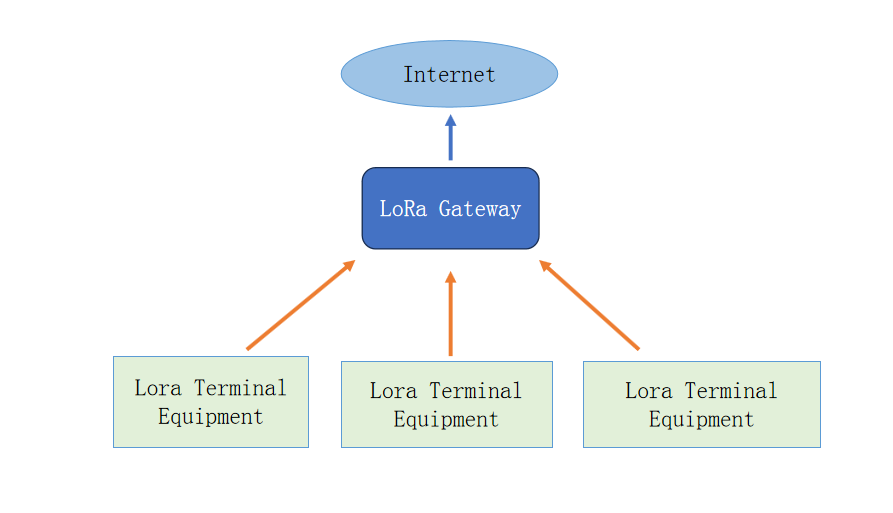

(2) Сетевой режим LoRa

LoRa поддерживает двухточечную связь и звездную сеть, а также реализует централизованный сбор и пересылку данных из нескольких узлов через шлюзовые устройства.

2. Что такое ЛоРаВАН?

ЛоРаВАН — это спецификация уровня протокола разработан на основе технологии физического уровня LoRa. Он определяет формат передачи данных и использует технологию шифрования AES, что значительно повышает стандартизацию и безопасность данных. Стандарт ЛоРаВАН находится под управлением LoRa Alliance и признан Международным союзом электросвязи (ITU) в качестве глобального стандарта для маломощных глобальных сетей (LPWAN).

3. Характеристики и применение LoRaWAN

Характеристики :

• Связь на расстоянии
• Низкое энергопотребление
• Сильная защита от помех
• Низкая стоимость

В каждой стране и регионе действуют свои собственные юридические характеристики полосы частот. Общие из них: CN470 (китайский стандарт), ЕС868 (европейский стандарт), AU915 (австралийский стандарт), США915 (стандарт США), АС923 (стандарты других азиатских стран).

Области применения :

• Умные счетчики (например, счетчики электроэнергии, счетчики воды)
• Умные города и умные здания
• Умный общественный транспорт
• Производственный Интернет вещей
• Логистика и учет персонала
• Экологическое зондирование и умное сельское хозяйство

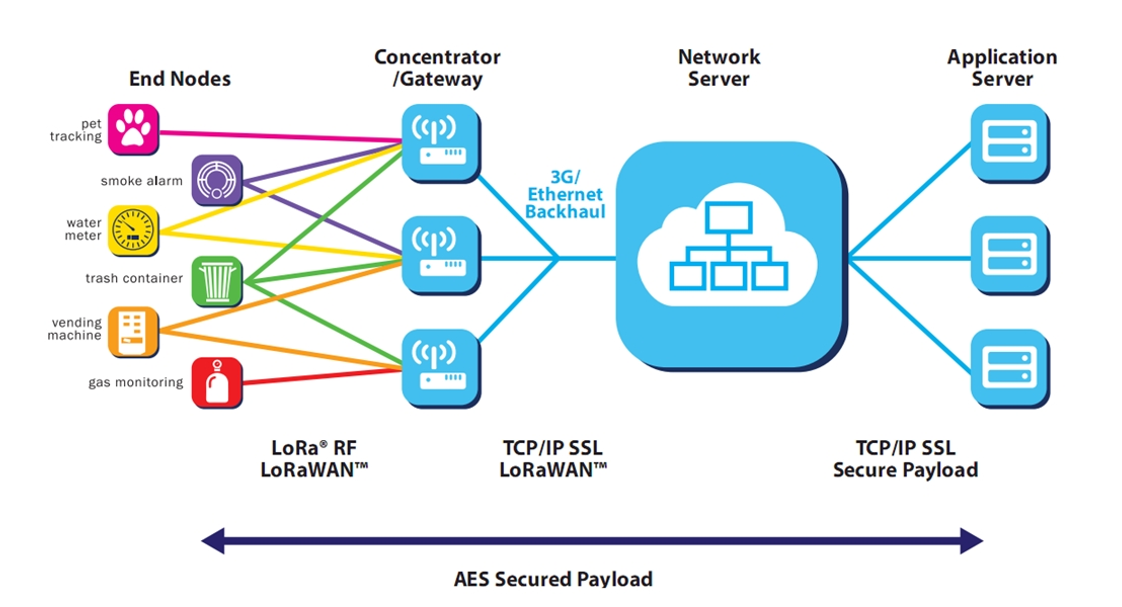

(1) Режим сети LoRaWAN

LoRaWAN использует звездообразную топологию. Терминальные устройства отправляют данные на сетевой сервер через шлюз, а затем пересылают их на платформу приложений.

(2) Сравнение устройств LoRaWAN и устройств Wi-Fi и 4G.

4. Счетчик электроэнергии LoRaWAN.

(1) Однофазный беспроводной счетчик: ADW310-HJ-D16/LW868

Подходит для однофазного учета электроэнергии, поддерживает связь LoRaWAN и может осуществлять удаленный сбор и мониторинг данных.

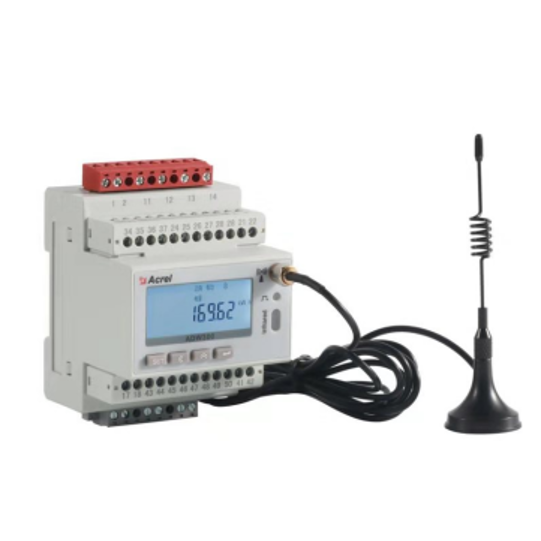

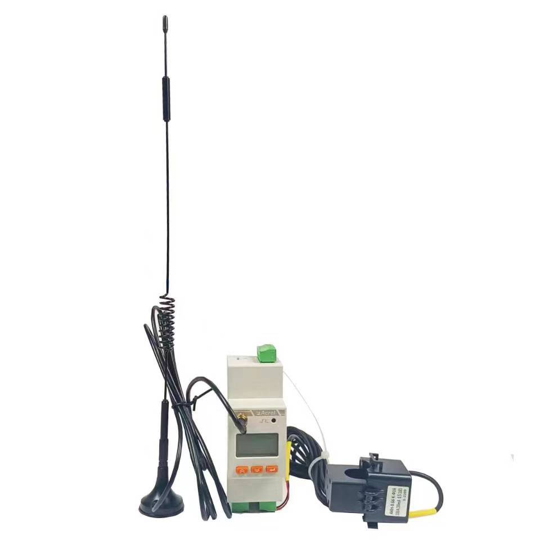

(2) Трехфазный беспроводной счетчик : Серия ADW300-LW

Разработанный для трехфазных энергосистем, он имеет высокоточные функции измерения и удаленной связи и подходит для промышленных и коммерческих сценариев.

5. Модуль преобразования данных LoRaWAN.

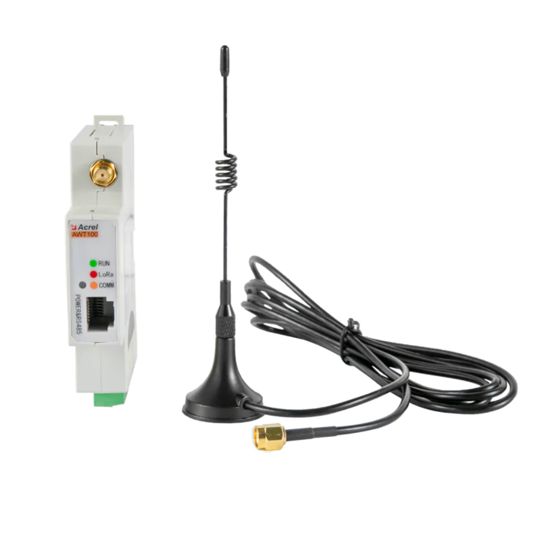

(1) Серия АВТ100-ЛВ

Этот модуль связывается с терминальными устройствами, не поддерживающими LoRaWAN, через интерфейс RS485 по протоколу Modbus. После сбора данных он отправляет их на шлюз через LoRaWAN, что позволяет модернизировать IoT для традиционных устройств.

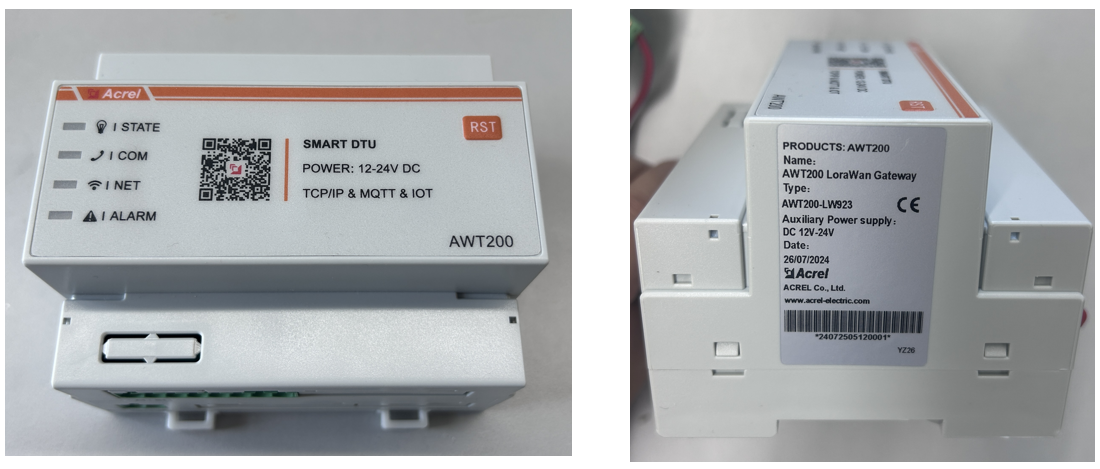

(2) Шлюз LoRaWAN: серия АВТ200-ЛВ

Шлюз отвечает за прием сигналов LoRaWAN, отправляемых терминальными устройствами, и пересылку данных на сервер через Ethernet. Это базовое устройство сети LoRaWAN.

6. Сетевое решение шлюза LoRaWAN

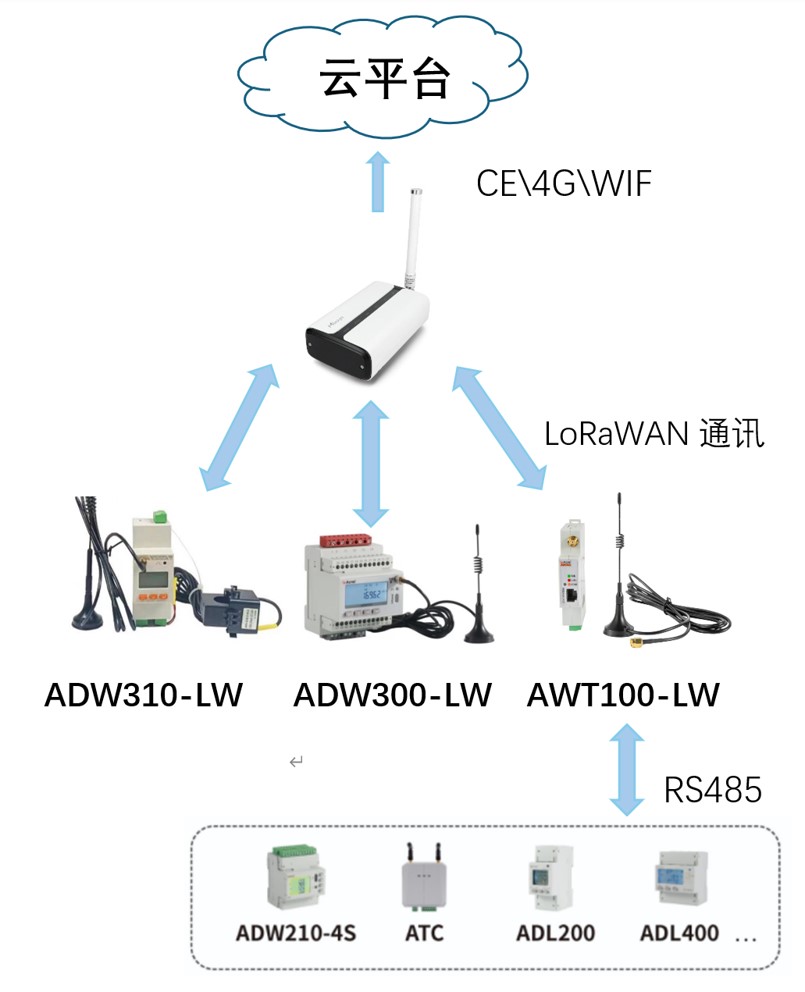

(1) Стороннее шлюзовое решение

• Терминальное устройство : Измеритель LoRaWAN или модуль преобразования данных
• Восходящий шлюз : Сторонний шлюз LoRaWAN (например, Milesight).
• Платформа : сторонняя платформа пользователя или собственная платформа.

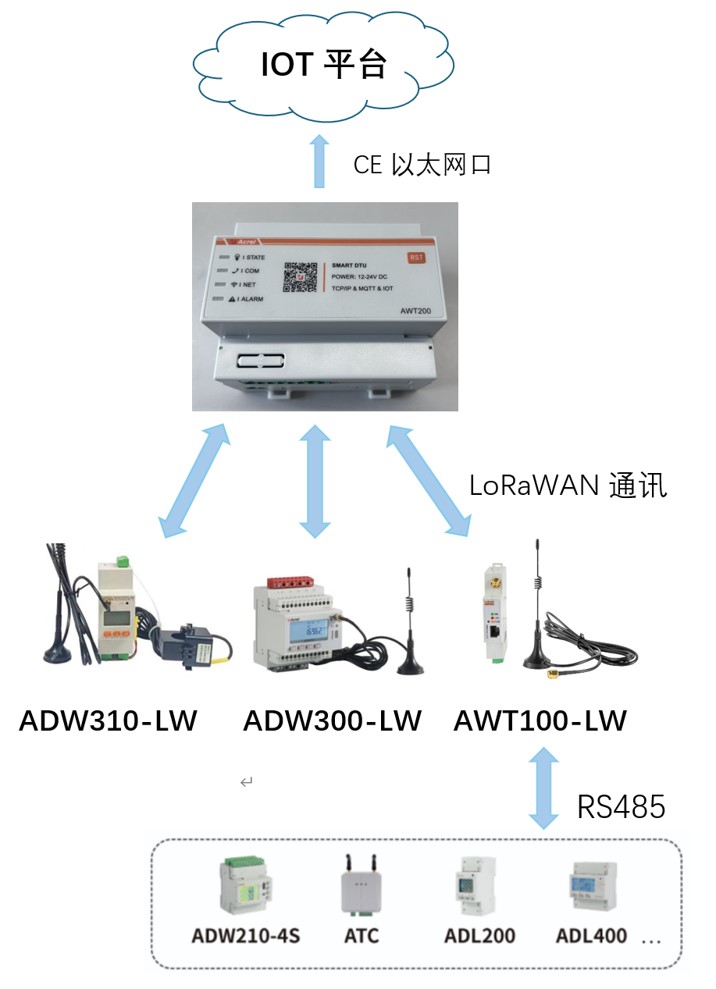

(2) Собственное шлюзовое решение

• шлюз : AWT200-LW923
• Терминальное устройство : Измеритель LoRaWAN или модуль преобразования данных
• Платформа : Собственная платформа
• Примечание : Не рекомендуется подключаться к сторонней платформе для обеспечения совместимости и стабильности системы.

7. Сравнительная таблица моделей устройств LoRaWAN и диапазонов частот
