Как выбрать между счетчиками энергии, монтируемыми на DIN-рейку, и панельными счетчиками для вашей панели управления

30 07, 2026

Почему решения о формате измерения влияют на долгосрочную производительность панели

Выбор между устройством, монтируемым на DIN-рейку, и устройством, монтируемым на панели, редко является тривиальной деталью на чертеже проекта. Решение влияет на то, сколько места остается внутри корпуса, как технические специалисты будут считывать данные во время технического обслуживания, как прокладывается проводка и насколько легко устройство в дальнейшем интегрируется с системой управления зданием. Ан счетчик энергии который выглядит идентично другому в техническом описании, может вести себя совсем по-другому, если он фактически установлен внутри переполненного шкафа или установлен заподлицо на двери распределительного устройства.

В этом руководстве рассматриваются практические различия между двумя форматами монтажа, технические характеристики, которые следует проверить перед покупкой, а также структурированный способ подбора типа счетчика для конкретного применения. Цель состоит в том, чтобы помочь инженерам, сборщикам панелей и менеджерам предприятий избежать переделок, вызванных несоответствующим форм-фактором или недостаточно определенным интерфейсом связи.

DIN-рейка или панельный монтаж: понимание двух форматов

Оба формата измеряют одни и те же электрические параметры, но созданы для разных физических контекстов. А Счетчик энергии на DIN-рейку крепится непосредственно на стандартную 35-миллиметровую рейку внутри корпуса, рядом с выключателями, контакторами и клеммными колодками. А панельный счетчик электроэнергии предназначен для врезки в дверь или переднюю панель, причем его дисплей обращен наружу, чтобы операторы могли считывать значения, не открывая корпус.

DIN rail energy meter mounted inside a control enclosure — Счетчик энергии на DIN-рейку installed on standard rail inside a distribution cabinet

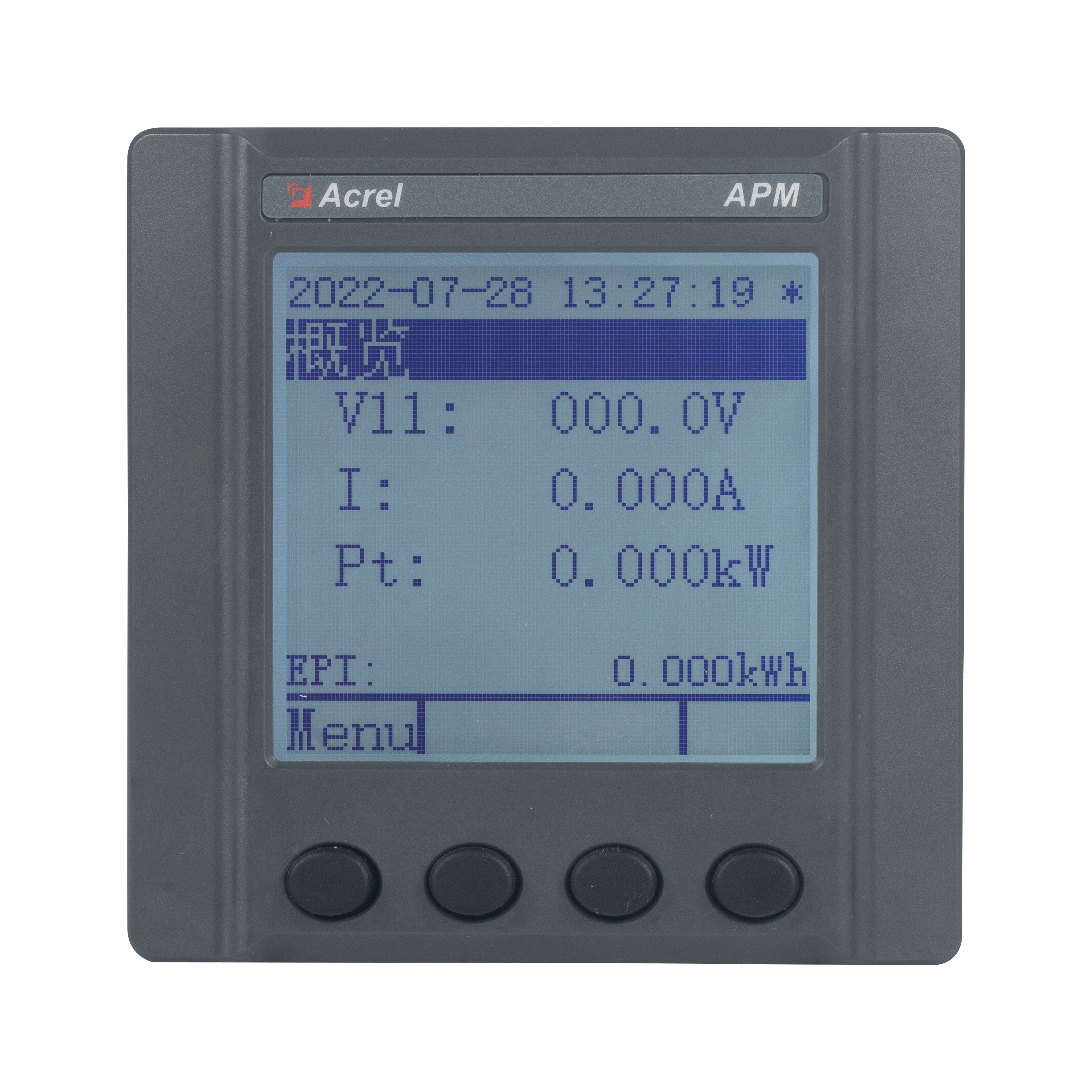

Panel mounted energy meter installed on switchgear door — Панельный счетчик энергии, установленный в дверце шкафа для прямого считывания показаний.

Атрибут	Формат DIN-рейки	Панельный формат
Место установки	Внутри корпуса, на рейке 35 мм.	Вырезаем дверь или переднюю панель
Видимость дисплея	Требует открытия шкафа	Виден, не открывая шкаф
Необходимая типичная глубина шкафа	Неглубокое, компактное основание	Зависит от длины корпуса устройства за вырезом
Общий случай использования	Подсчеты, фидерные цепи, проекты модернизации	Основное входное питание, панели операторов, диспетчерские
Доступ к проводке	Доступ к терминалу спереди или сбоку	Доступ к заднему терминалу, проводка из-за двери

На практике многие производители панелей объединяют оба формата в одном проекте. Компактное измерение на DIN-рейке обеспечивает распределенный мониторинг подсхем в условиях ограниченного пространства, а блок, монтируемый на панели, зарезервирован для основного входящего питания или для любой точки, где оператору необходимо мгновенное получение показаний. Понимание категории счетчиков и анализаторов энергии, монтируемых на DIN-рейку, также помогает при планировании многоконтурного мониторинга, поскольку несколько устройств можно закрепить рядом на одной рейке, не занимая дверное пространство.

Основные характеристики, которые следует проверить перед выбором счетчика энергии

Сравнение таблиц полезно только в том случае, если сравниваются правильные строки. Следующие характеристики, как правило, оказывают наиболее практическое влияние на то, будет ли счетчик работать правильно в предназначенном для него месте.

Класс точности измерения

Класс точности определяет, насколько точно отображаемые значения соответствуют фактической нагрузке. Суб-учет для внутреннего распределения затрат обычно допускает более широкий класс, чем учет выставления счетов или учет доходов, где ожидаются более жесткие классы.

Диапазон напряжения и тока

Убедитесь, что номинальное напряжение соответствует системе (однофазное или трехфазное, а также номинальное линейное напряжение), а также что коэффициенты трансформации трансформатора тока или диапазоны тока прямого подключения соответствуют ожидаемому профилю нагрузки, включая пиковые условия.

Способ подключения

Устройства с прямым подключением выдерживают более низкие токи без внешних трансформаторов, а устройства с подключением к трансформатору тока расширяют полезный диапазон для более крупных фидеров. Сочетание неправильного метода подключения с заданным диапазоном нагрузки является частым источником недооценки или завышения показаний.

Дисплей и читаемость

Устройства, монтируемые на панели, выигрывают от более крупных и контрастных дисплеев, поскольку они читаются на расстоянии. Во время технического обслуживания устройства на DIN-рейке обычно читаются вблизи, поэтому допускается использование дисплея меньшего размера с навигацией по меню.

Коммуникационный интерфейс

Необходимость передачи данных счетчику в систему управления зданием или на энергетическую панель определяет, какой интерфейс требуется, о чем речь пойдет ниже.

Рейтинг корпуса

Устройствам, установленным внутри герметичного шкафа, обычно требуется более низкий класс защиты, чем устройствам, установленным на открытой двери, обращенной к полу мастерской или к наружной среде.

Для справки, в приведенной ниже таблице показано, как различные классы точности преобразуются в относительную погрешность измерения, что полезно при выборе высокоточных контрольно-измерительных приборов для критических нагрузок по сравнению с общим подучеством.

Соответствие типа счетчика приложению: система выбора

Вместо того, чтобы выбирать формат по привычке, полезно сначала проработать приложение. В таблице ниже приведены типичные пары, встречающиеся в коммерческих и промышленных проектах при планировании выбора счетчиков энергии для панелей управления.

Приложение	Рекомендуемый формат	Рассуждение
Подсчет арендаторов в общем здании	DIN-рейка	Несколько устройств закрепляются на одной направляющей, экономя пространство на дверях во многих контурах.
Основной мониторинг входящих поставок	Панельный монтаж	Операторам необходимо прямое считывание показаний без открытия шкафа.
Модернизация существующего переполненного шкафа	DIN-рейка	Компактная занимаемая площадь вписывается в оставшееся пространство направляющих без модификации двери.
Панели управления диспетчерской	Панельный монтаж	Большой дисплей обеспечивает возможность быстрого визуального контроля со стороны персонала диспетчерской.
Мониторинг уровня машины или оборудования	DIN-рейка	Интегрируется с другими компонентами управления, монтируемыми на рельсах, рядом с нагрузкой.

Полезное практическое правило: если значение нужно прочитать кому-то, стоящему снаружи шкафа, наклонитесь к панели, установленной на панели. Если значение в основном регистрируется и просматривается удаленно, DIN-рейка обычно является более экономичным выбором.

Руководство по установке счетчиков электроэнергии: от планирования до ввода в эксплуатацию

Независимо от формата качество установки напрямую влияет на надежность измерений. В приведенной ниже последовательности представлено практическое руководство по установке счетчиков энергии, используемых в большинстве проектов панелей управления.

Пошаговая последовательность

Подтвердите систему напряжения цепи, ожидаемый диапазон нагрузки и необходимость прямого подключения или трансформаторов тока.
Выберите формат монтажа в зависимости от того, где должны быть видны показания и сколько места позволяет шкаф или дверь.
Перекрестно проверьте номинальный диапазон и класс точности счетчика с учетом нагрузки и любых требований к отчетности для этой цепи.
Устанавливайте устройство, соблюдая четкое отделение от тепловыделяющих компонентов, таких как большие контакторы или трансформаторы.
Завершите подключение в соответствии со схемой клемм, дважды проверив полярность трансформатора тока перед подачей питания.
Включите питание, настройте адрес и параметры связи и сверьте показания с известной эталонной нагрузкой, если таковая имеется.

Общие соображения по проводке

Во избежание обрыва цепи вторичная проводка трансформатора тока должна быть короткой и правильно заделанной.
По возможности отделите низковольтные кабели связи от силовых кабелей, чтобы уменьшить помехи.
Четко промаркируйте каждую цепь как на клемме счетчика, так и на выключателе источника, чтобы упростить будущее обслуживание.

Протоколы связи и вопросы интеграции данных

Большинство современных цифровых счетчиков энергии предлагают ту или иную форму вывода данных за пределы локального дисплея, что имеет значение, если предприятие хочет централизовать мониторинг на нескольких панелях.

Необходимость интеграции	Типичное рассмотрение интерфейса
Только автономное локальное чтение	Коммуникационный модуль не требуется, достаточно показаний на дисплее
Центральная система энергоменеджмента	Последовательная или сетевая связь с определенной картой регистров.
Смешанное наследие и новое оборудование	Для унификации форматов данных может потребоваться шлюз или преобразователь протоколов.
Удаленная сигнализация или уведомление о пороге	Счетчик с настраиваемыми выходными реле или регистрами сигналов тревоги

При выборе панельных счетчиков энергии и анализаторов для более крупного объекта стоит заранее подтвердить, сколько устройств предполагаемая платформа мониторинга может опрашивать одновременно, поскольку это влияет на то, как адреса и настройки связи должны планироваться во время ввода в эксплуатацию, а не обнаруживаться впоследствии.

Распространенные ошибки выбора и установки, которых следует избегать

Трансформаторы тока увеличенного размера относительно фактической нагрузки, что снижает разрешающую способность измерения при типичных рабочих токах.
Выбор панельных агрегатов для модернизации в условиях ограниченного пространства там, где вырезание нового дверного проема нецелесообразно, когда блок на DIN-рейке подойдет без изменений.
Упущение из виду читаемости дисплея разместив небольшой дисплей на DIN-рейке в месте, где его действительно нужно читать на расстоянии.
Занижение класса точности для цепей, которые позже будут использоваться при выставлении счетов или распределении затрат между арендаторами или отделами.
Игнорирование источников тепла поблизости например, большие выключатели или трансформаторы, которые могут повлиять на долгосрочную надежность любого панельного счетчика энергии, расположенного слишком близко.

Часто задаваемые вопросы

Вопрос 1: В чем основное различие между счетчиком энергии на DIN-рейке и счетчиком энергии, монтируемым на панели?

Основное отличие заключается в физическом размещении. Устройство на DIN-рейке крепится к рейке внутри корпуса, и его показания обычно считываются во время технического обслуживания, тогда как устройство, монтируемое на панели, размещается на двери или передней панели, поэтому его дисплей можно увидеть, не открывая шкаф.

Вопрос 2: Можно ли использовать счетчики, монтируемые на DIN-рейку, и панельные счетчики в одном проекте?

Да, это обычное дело. Устройства, монтируемые на панели, часто используются для обеспечения видимости основного входящего источника питания, в то время как устройства на DIN-рейке обеспечивают распределенный дополнительный учет по нескольким фидерам в рамках одной установки.

В3: Как узнать, какой класс точности мне нужен?

Подумайте, для чего будут использоваться данные. Для общего мониторинга нагрузки обычно может использоваться более широкий класс допуска, в то время как схемы, связанные с выставлением счетов, распределением затрат или отчетностью по контракту, обычно требуют более жесткого класса точности.

Вопрос 4: Всегда ли для панельного счетчика энергии требуются трансформаторы тока?

Не всегда. Некоторые устройства, монтируемые на панели, поддерживают прямое подключение для более низких диапазонов тока, тогда как для фидеров более высокого тока обычно требуются внешние трансформаторы тока, соответствующие ожидаемой нагрузке.

Вопрос 5: Что следует проверить в первую очередь при планировании руководства по установке счетчиков энергии в новом проекте?

Начните с подтверждения системы напряжения, ожидаемого диапазона нагрузки и метода подключения, поскольку они определяют как правильный номинал счетчика, так и то, будет ли формат, монтируемый на DIN-рейке или панели, физически соответствовать предполагаемому месту.
