Предупреждение о перегреве электрооборудования: решение Acrel для беспроводного мониторинга температуры

25 02, 2026

1. Введение

В условиях постоянного развития мировой экономики и промышленных технологий электроэнергетические системы играют все более важную роль в современном обществе. Поэтому безопасность и надежность работы энергосистем стали критическими проблемами для отрасли. В частности, с широким распространением беспилотных подстанций традиционные методы ручного контроля постепенно заменяются технологиями интеллектуального мониторинга.

Технология беспроводного мониторинга температуры обеспечивает определение температуры в режиме реального времени в ключевых точках нагрева высоковольтного электрооборудования. Постоянно собирая и анализируя данные о температуре, эта технология помогает обеспечить безопасную и стабильную работу энергосистем, одновременно поддерживая стратегии профилактического обслуживания.

2. Предыстория исследований и технические преимущества беспроводных систем мониторинга температуры.

На электростанциях и подстанциях длительная эксплуатация высоковольтных распределительных устройств, разъединителей наружной установки и мест подключения шин может привести к локальным перегревам. В основном это вызвано повышенным контактным сопротивлением, окислением, накоплением пыли или механическим ослаблением.

Поскольку клеммы высоковольтного оборудования обычно подвергаются воздействию сильных электрических полей, традиционные контактные методы измерения температуры не могут безопасно применяться из-за рисков, связанных с изоляцией.

Технология беспроводного мониторинга температуры решает эту проблему, передавая данные о температуре посредством радиосигналов. Датчики температуры устанавливаются непосредственно в точках обогрева, при этом устройство контроля остается электрически изолированным от высоковольтного оборудования.

По сравнению с традиционными методами измерения беспроводные системы мониторинга температуры имеют ряд преимуществ:

1. Высокая безопасность
Между датчиками и системами мониторинга отсутствует прямое электрическое соединение, что снижает риски поражения электрическим током.

2. Возможность мониторинга в реальном времени.
Система обеспечивает непрерывный сбор данных о температуре и дистанционный мониторинг.

3. Низкая стоимость обслуживания.
Беспроводной мониторинг заменяет частые проверки вручную, что снижает трудозатраты.

4. Поддержка хранения и анализа данных.
Данные о температуре могут храниться в центральных системах управления для долгосрочного анализа и принятия решений по профилактическому обслуживанию.

В настоящее время широко используемые технологии мониторинга температуры включают измерение температуры по оптоволокну, измерение термистора, инфракрасное измерение температуры и беспроводное измерение температуры. Среди этих технологий:

• Термисторные датчики сложно использовать на открытом высоковольтном оборудовании.
• Оптоволоконный контроль температуры обеспечивает высокую точность, но требует высоких затрат на установку и оборудование.
• Инфракрасные измерения обычно требуют ручного управления и не требуют непрерывного мониторинга в режиме реального времени.
• Беспроводной мониторинг температуры постепенно становится основным решением благодаря балансу между стоимостью, безопасностью и производительностью.

3. Решение для беспроводной системы онлайн-мониторинга температуры Acrel

Беспроводная система контроля температуры в основном используется для контроля изменения температуры в высоковольтных и низковольтных распределительных шкафах, кабельных муфтах, контактах выключателей, шинных соединениях и трансформаторном оборудовании.

Система обнаруживает потенциальные риски безопасности, вызванные такими факторами, как окисление, ослабление или скопление пыли, которые могут увеличить контактное сопротивление во время работы.

К основным функциям системы относятся:

• Сбор данных о температуре в режиме реального времени
• Функции сигнализации отклонения температуры
• Хранение и анализ исторических данных
• Удаленный мониторинг и автоматизированное управление работой

4. Компоненты измерения температуры

Беспроводные датчики температуры с батарейным питанием

Эти датчики устанавливаются непосредственно в точках нагрева оборудования. Они питаются от встроенных аккумуляторов и передают данные по беспроводной сети. Они подходят для контактов высоковольтных распределительных устройств и шинных соединений.

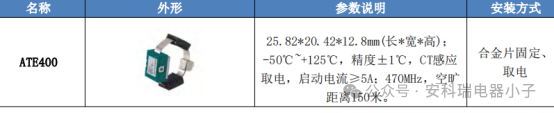

Беспроводные датчики температуры с питанием от трансформатора тока

Эти датчики в основном используются в средах с сильными токами, например, в контактах выключателей, точках подключения шин и кабельных наконечниках высокого напряжения. Датчики получают питание за счет индукции трансформатора тока, что устраняет необходимость замены батареи и продлевает срок службы.

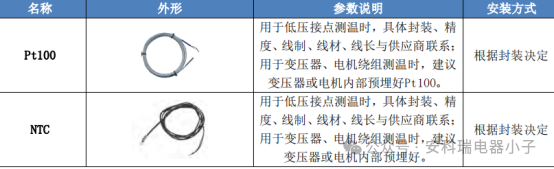

Проводные датчики температуры

Проводные датчики в основном используются в низковольтном оборудовании или в сценариях высокоточного мониторинга, таких как обмотки трансформаторов и обмотки двигателей. В качестве чувствительных элементов обычно используются резистивные датчики температуры Pt100.

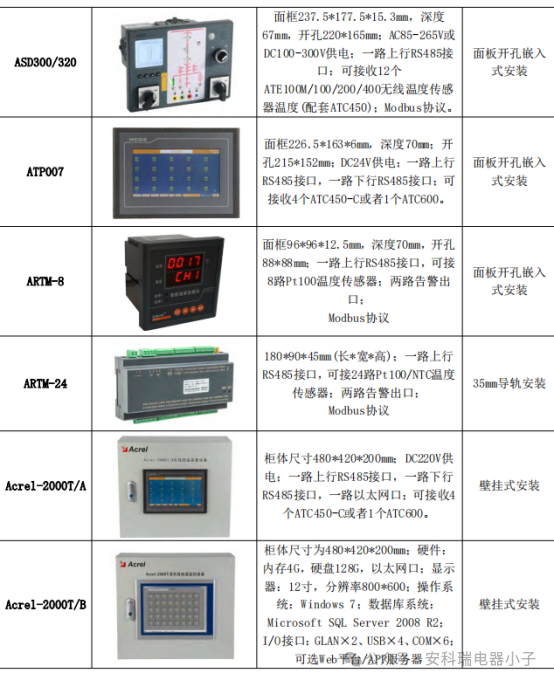

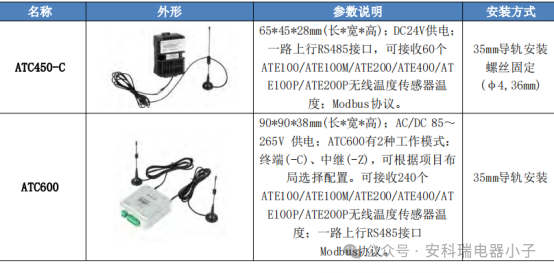

5. Единицы приема и отображения.

Беспроводные системы мониторинга температуры обычно состоят из приемных модулей и дисплейных терминалов.

• Приемный блок
  Отвечает за прием и обработку данных о температуре, передаваемых от датчиков.

• Дисплейный блок
  Используется для визуального отображения температурных кривых, состояния оборудования и аварийной информации.

Такая структура позволяет обслуживающему персоналу отслеживать состояние работы оборудования в режиме реального времени.

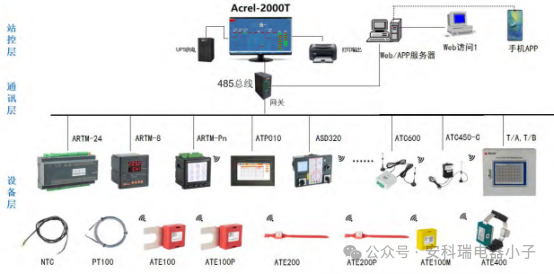

6. Архитектура решения беспроводной системы мониторинга температуры

Беспроводная система мониторинга температуры Acrel-2000/T объединяет данные о температуре со всех устройств мониторинга на подстанции в единую платформу централизованного управления.

Система сочетает в себе компьютерные технологии, технологии связи и технологии обработки данных для обеспечения централизованного мониторинга и управления информацией о температуре.

Основные функции включают в себя:

• Сбор и передача данных в режиме реального времени
• Анализ кривой температурного тренда
• Хранение и запрос исторических данных
• Сигнализация перегрева и управление записью событий

Система оснащена независимой базой данных для долговременного хранения данных и анализа работы оборудования. Анализируя температурные тенденции, инженеры могут оценить условия старения оборудования и оптимизировать решения по техническому обслуживанию.

7. Типичные сценарии применения

Технология беспроводного мониторинга температуры широко используется во многих отраслях промышленности, в том числе:

• Системы передачи и распределения электроэнергии
• Сталелитейная промышленность
• Горнодобывающая промышленность
• Нефтехимическая промышленность

Общие места мониторинга включают в себя:

• Проводники линии электропередачи
• Вводы главного трансформатора
• Отсоединить контакты переключателя
• Соединения высоковольтных распределительных устройств
• Кабельные наконечники
• Поверхности конденсаторов

Система помогает повысить надежность работы оборудования за счет мониторинга в реальном времени и функций раннего предупреждения.

8. Техническая ценность применения

Применение технологии беспроводного мониторинга температуры существенно улучшает управление работой энергосистемы.

Ключевые преимущества включают в себя:

• Повышение безопасности и надежности электросетей
• Снижение частоты отказов оборудования
• Сведение к минимуму продолжительности и объема отключений электроэнергии
• Снижение затрат на ручной контроль
• Увеличение экономических и социальных выгод энергетических систем

Традиционное плановое техническое обслуживание постепенно превращается в техническое обслуживание по состоянию, поддерживаемое интеллектуальными технологиями мониторинга.

9. Заключение

Технология беспроводного мониторинга температуры играет важную роль в обеспечении безопасной эксплуатации электроэнергетических систем. Постоянно отслеживая и анализируя данные о температуре, можно прогнозировать деградацию оборудования и предотвращать потенциальные сбои.

С развитием технологии Интернета вещей (IoT) и построения интеллектуальных сетей технология беспроводного мониторинга температуры будет играть все более важную роль в будущем управлении безопасностью энергосистемы.
