Система мониторинга ИБП Acrel: обеспечение бесперебойности и надежности электропитания

22 12, 2025

Что такое ИБП?

ИБП (источник бесперебойного питания) — это устройство аварийного электропитания, которое объединяет функции преобразования энергии, хранения энергии и управления — комплексную систему защиты электропитания, включающую выпрямители, инверторы, батареи, статические переключатели и схемы управления с.

Его основная функциональность включает в себя два ключевых аспекта:

Во-первых, когда электроснабжение в норме, оно отфильтровывает помехи в сети, такие как колебания напряжения, скачки напряжения и гармоники, обеспечивая стабильное и чистое питание для потребителей.

Во-вторых, при сбое электропитания он плавно переключается на энергию, накопленную от батареи (время переключения онлайн-ИБП <10 мс), чтобы предотвратить сбой нагрузочного оборудования и потерю данных.

Критическое разъяснение: ИБП ≠ просто аккумулятор! Аккумулятор — это всего лишь «компонент хранения энергии», отвечающий только за сохранение электрической энергии. Полная система ИБП требует скоординированной работы основных модулей, включая выпрямление, инверсию и переключение для выполнения своей задачи по защите электропитания.

Основные топологии ИБП и ключевые отличия:

• Онлайн-ИБП: непрерывно питает нагрузку через инвертор с нулевым временем переключения, обеспечивая высочайшее качество электроэнергии. Идеально подходит для критически важных приложений, таких как промышленный контроль, медицинские учреждения и центры обработки данных (основные целевые сценарии).

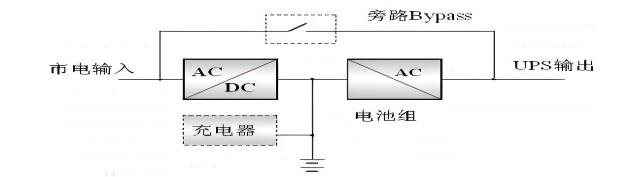

Онлайн-ИБП подает мощность переменного тока нагрузки через цепь инвертора независимо от состояния напряжения сети, обеспечивая постоянную работу инвертора. Во время сбоев в работе он немедленно преобразует накопленную энергию аккумулятора в мощность переменного тока для нагрузки, обеспечивая бесперебойную передачу.

• Резервный ИБП: напрямую подает электроэнергию от сети в нормальных условиях, активируя инвертор только во время сбоев, время переключения которых составляет десятки миллисекунд. Подходит для некритических нагрузок, таких как компьютеры и маршрутизаторы.

1. Зарядное устройство: заряжает и заряжает батарею во время нормальной работы сети.
2. Инвертор постоянного/переменного тока: остается неактивным при наличии сети; во время перебоев в работе преобразует мощность постоянного тока (от батареи) в мощность переменного тока для нагрузки, при этом выходные сигналы имеют форму прямоугольной, квазимеандровой или синусоидальной волны.
3. Переключатель резерва: подключает входную мощность к нагрузкам во время нормальной работы; отключает сеть и подключает инвертор во время перебоев в работе для продолжения питания нагрузок.
4. Автоматический регулятор напряжения: регулирует и стабилизирует выходное напряжение при наличии сети.

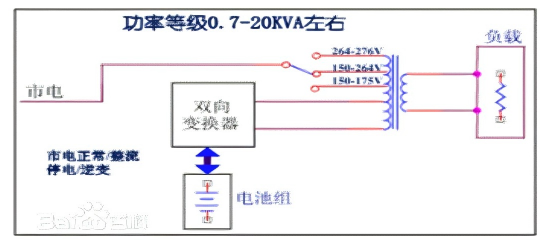

• Линейно-интерактивный ИБП: обеспечивает частичное регулирование напряжения с временем переключения между онлайн-режимом и режимом ожидания. Подходит для небольших офисов.

Во время нормальной работы сети он обеспечивает повышенную мощность сети для потребителей посредством интеллектуального регулирования трансформатора переключения ответвлений, в то время как инвертор работает в реверсивном режиме для зарядки аккумулятора. Во время отключений нагрузки полностью питаются от аккумулятора через инвертор. Этот двунаправленный преобразователь функционирует как инвертор и зарядное устройство.

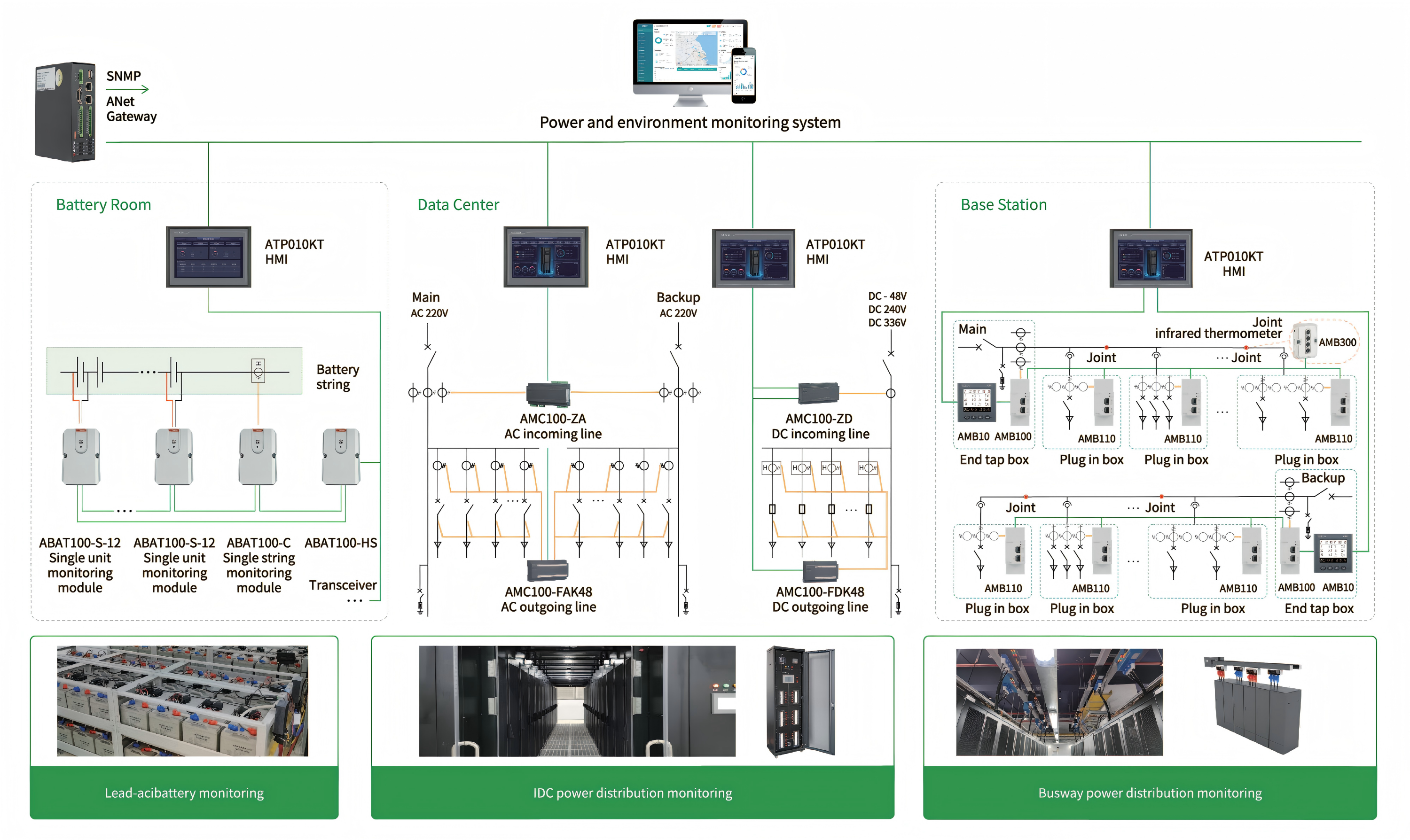

Решения Акрел:

Мониторинг батареи

• Круглосуточный онлайн-мониторинг для раннего обнаружения ячеек с ухудшенной производительностью
• Доступны три диапазона напряжения: конфигурации 2 В, 6 В, 12 В для работы с большинством типов батарей.
• Поэлементный мониторинг напряжения, внутреннего сопротивления и температуры отрицательного электрода
• Установка по принципу «включай и работай» — простая проводка между полюсами не требует специальной подготовки.

• Круглосуточный онлайн-мониторинг тока заряда/разряда и температуры окружающей среды
• Имеет оптическую изоляцию и поддержку протокола MODBUS для плавной интеграции со сторонними системами мониторинга.
• Обеспечивает высокую надежность и стабильную работу.

Измерители постоянного тока
